Топливные трубопроводы — HITACHI EX3500

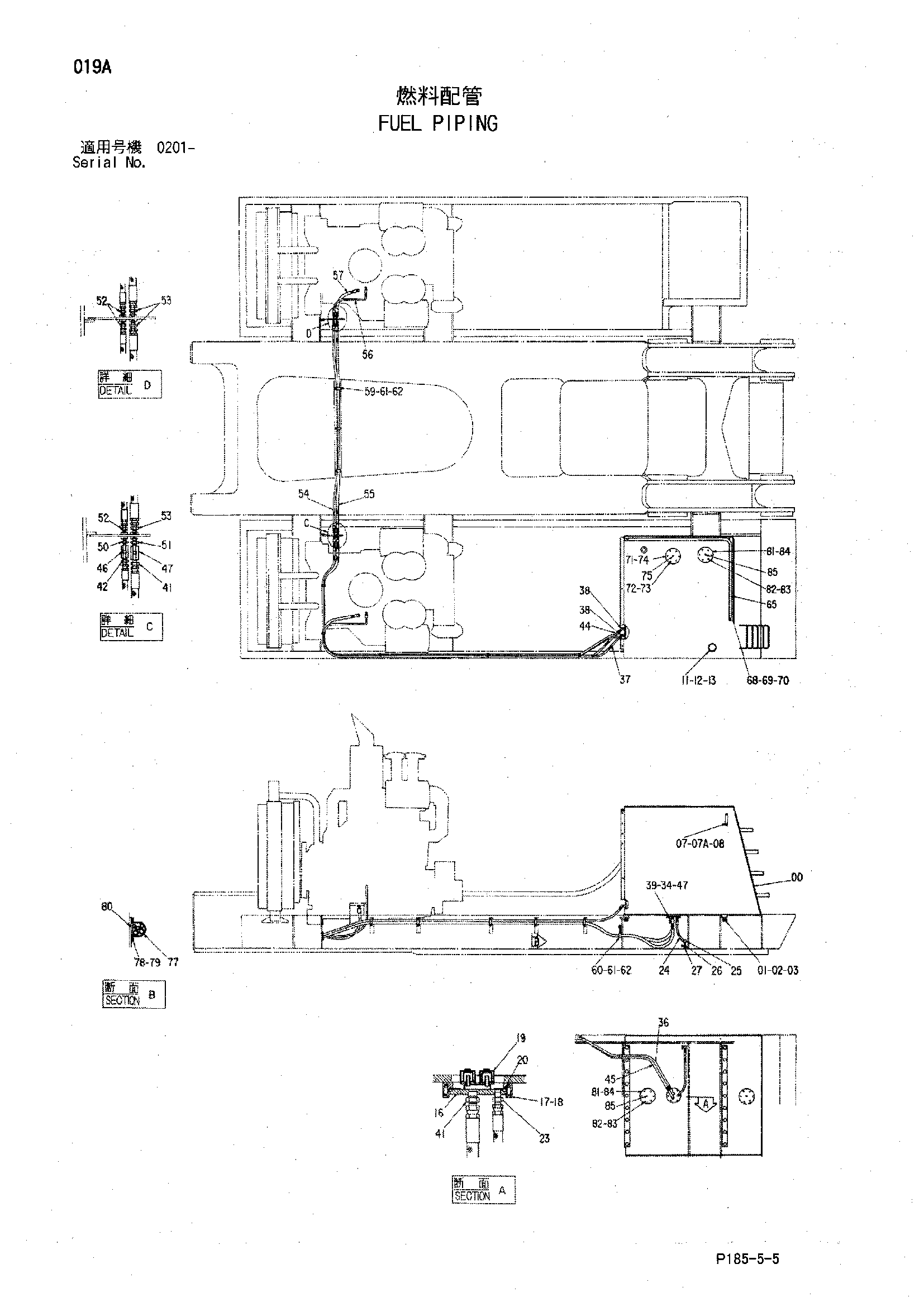

Заводская схема «Топливные трубопроводы» для HITACHI EX3500. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 5001902 замена: 5003858 | Топливный бак | 1 |
| 00 | 5003858 замена: 5004147 | Топливный бак | 1 |
| 00 | 5004147 | Топливный бак | 1 |
| 01 | J833080 | Болт | 18 |
| 02 | 4114408 | Шайба | 18 |
| 03 | A590930 | Пружинная шайба | 18 |
| 07 | 8033923 | Указатель уровня | 1 |
| 07A | 4100967 | Болт | 2 |
| 08 | 449558 | Уплотнительная шайба | 4 |
| 11 | 3502384 | Колпачок | 1 |
| 12 | 4031285 | Манжета резиновый | 1 |
| 13 | 4188368 | Сетчатый фильтр | 1 |
| 16 | 8036494 | Крышка | 1 |
| 17 | J901025 | Болт | 6 |
| 18 | A590910 | Пружинная шайба | 6 |
| 19 | 499682 | Фильтр | 4 |
| 20 | A810165 | Уплотнительное кольцо | 1 |
| 23 | 94-1303 | Адаптер | 1 |
| 24 | 4137421 | Шланг | 1 |
| 25 | 94-1403 | Угловой штуцер | 1 |
| 26 | 4184833 | Шаровой клапан | 1 |
| 27 | 94-2024 | Пробка | 1 |
| 34 | 94-1304 | Адаптер | 1 |
| 36 | 4192031 замена: 4338479 | Шланг | 1 |
| 36 | 4338479 | Шланг | 1 |
| 37 | 4192028 замена: 4338480 | Шланг | 1 |
| 37 | 4338480 | Шланг | 1 |
| 38 | 94-1503 | Угловой штуцер | 2 |
| 39 | 94-1704 | Адаптер | 1 |
| 41 | 94-1304 | Адаптер | 2 |
| 42 | 94-1303 | Адаптер | 1 |
| 44 | 4188956 замена: 4338481 | Шланг | 1 |
| 44 | 4338481 | Шланг | 1 |
| 45 | 4188957 замена: 4338482 | Шланг | 1 |
| 45 | 4338482 | Шланг | 1 |
| 46 | 4203435 | Шаровой клапан | 1 |
| 47 | 4203434 | Шаровой клапан | 2 |
| 50 | 4189320 | Адаптер | 1 |
| 51 | 4191645 | Адаптер | 1 |
| 52 | 4189318 | Адаптер | 3 |
| 53 | 4189319 | Адаптер | 3 |
| 54 | 4192049 замена: 4338483 | Шланг | 1 |
| 54 | 4338483 | Шланг | 1 |
| 55 | 4192050 замена: 4338484 | Шланг | 1 |
| 55 | 4338484 | Шланг | 1 |
| 56 | 4192029 замена: 4338485 | Шланг | 1 |
| 56 | 4338485 | Шланг | 1 |
| 57 | 4192030 замена: 4338486 | Шланг | 1 |
| 57 | 4338486 | Шланг | 1 |
| 59 | 4190265 | Зажим | 3 |
| 60 | 4192043 | Зажим | 1 |
| 61 | J901016 | Болт | 4 |
| 62 | A590910 | Пружинная шайба | 4 |
| 65 | 7017163 | Поручень | 1 |
| 68 | J901235 | Болт | 10 |
| 69 | 449490 | Шайба | 10 |
| 70 | A590912 | Пружинная шайба | 10 |
| 71 | 4056216 | Крышка | 1 |
| 72 | J901025 | Болт | 6 |
| 73 | A590910 | Пружинная шайба | 6 |
| 74 | A810165 | Уплотнительное кольцо | 1 |
| 75 | 447483 замена: 94-2012 | Пробка | 1 |
| 75 | 94-2012 | Пробка | 1 |
| 77 | 4192564 | Хомут | 7 |
| 78 | J901016 | Болт | 14 |
| 79 | A590910 | Пружинная шайба | 14 |
| 80 | 4511511 замена: 4302263 | Резиновая прокладка | 7 |
| 80 | 4302263 | Резиновая прокладка | 7 |
| 81 | 4056216 | Крышка | 3 |
| 82 | J901025 | Болт | 18 |
| 83 | A590910 | Пружинная шайба | 18 |
| 84 | A810165 | Уплотнительное кольцо | 3 |
| 85 | 447483 замена: 94-2012 | Пробка | 3 |
| 85 | 94-2012 | Пробка | 3 |
