Крыло (левый) — HITACHI EX3500

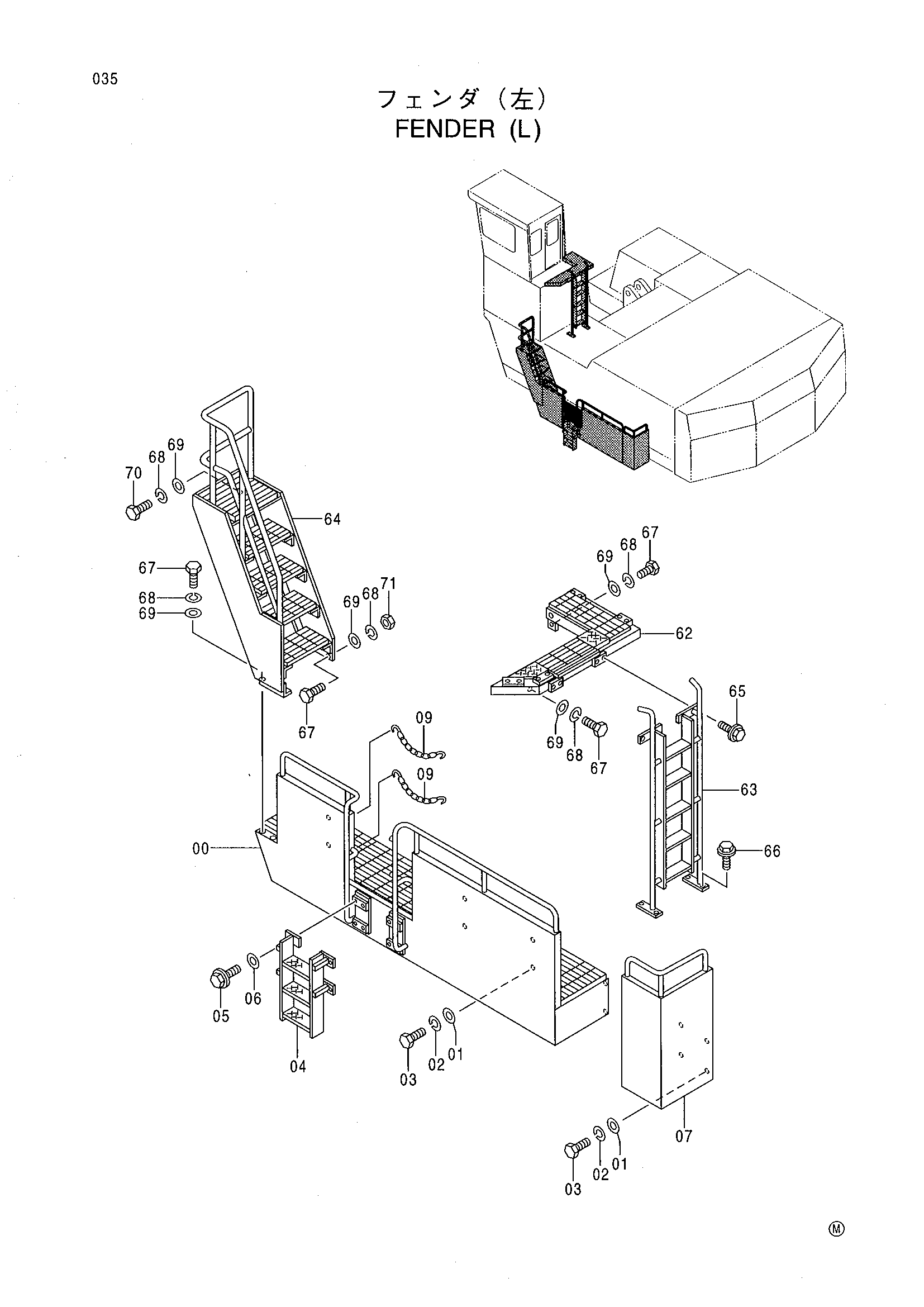

Заводская схема «Крыло (левый)» для HITACHI EX3500. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4378802 | Ступень | 1 |
| 01 | 4086891 | Шайба | 14 |
| 02 | A590912 | Пружинная шайба | 14 |
| 03 | J901230 | Болт | 14 |
| 04 | 7032739 | Ступень | 1 |
| 05 | J011235 | Болт с шайбой | 8 |
| 06 | J222012 | Шайба | 8 |
| 07 | 6016443 | Ступень | 1 |
| 09 | 4380906 | Цепь | 2 |
| 62 | 7032654 | Ступень | 1 |
| 63 | 6016342 | Ступень | 1 |
| 64 | 6016346 | Ступень | 1 |
| 65 | J031240 | Болт с шайбой | 4 |
| 66 | J031250 | Болт с шайбой | 4 |
| 67 | J901230 | Болт | 12 |
| 68 | A590912 | Пружинная шайба | 14 |
| 69 | 4086891 | Шайба | 14 |
| 70 | J901225 | Болт | 2 |
| 71 | J950012 | Гайка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3500 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
