Пилотные гидролинии (3-4) — HITACHI EX3500

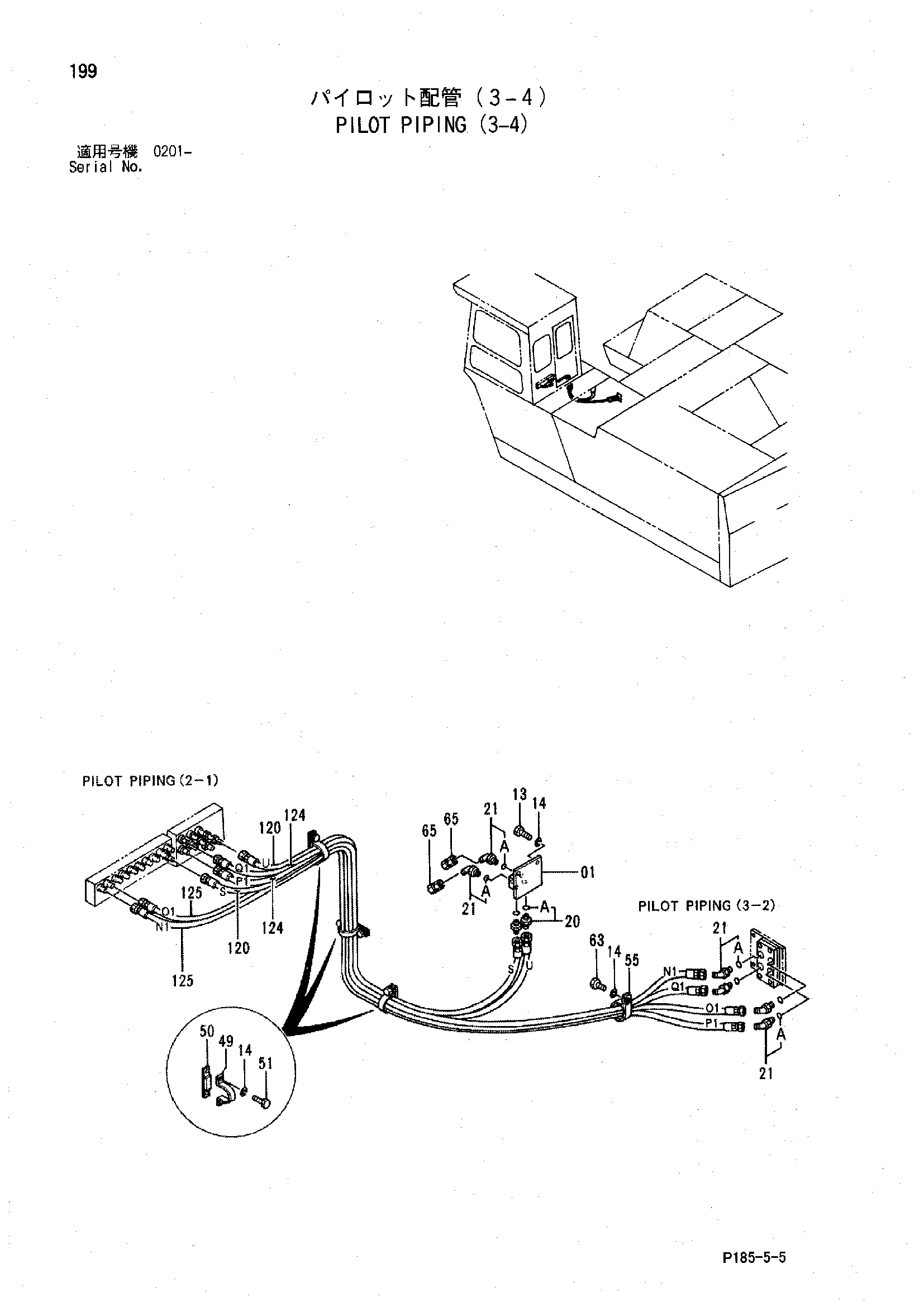

Заводская схема «Пилотные гидролинии (3-4)» для HITACHI EX3500. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 8041347 | Блок | 1 |
| 13 | J901025 | Болт | 2 |
| 14 | A590910 | Пружинная шайба | 9 |
| 20 | 4042031 | Адаптер | 2 |
| 20A | 4509180 | Уплотнительное кольцо | 1 |
| 21 | 4095133 | Угловой штуцер | 6 |
| 21A | 4509180 | Уплотнительное кольцо | 1 |
| 49 | 4089557 | Хомут | 3 |
| 50 | 4187112 | Хомут | 3 |
| 51 | J901020 | Болт | 6 |
| 55 | 4193816 | Зажим | 1 |
| 63 | J901016 | Болт | 1 |
| 65 | 9710402 | Пробка | 2 |
| 120 | 4192091 | Шланг | 2 |
| 124 | 4116049 | Шланг | 2 |
| 125 | 4192090 | Шланг | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3500 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
