Лестница — HITACHI EX3500

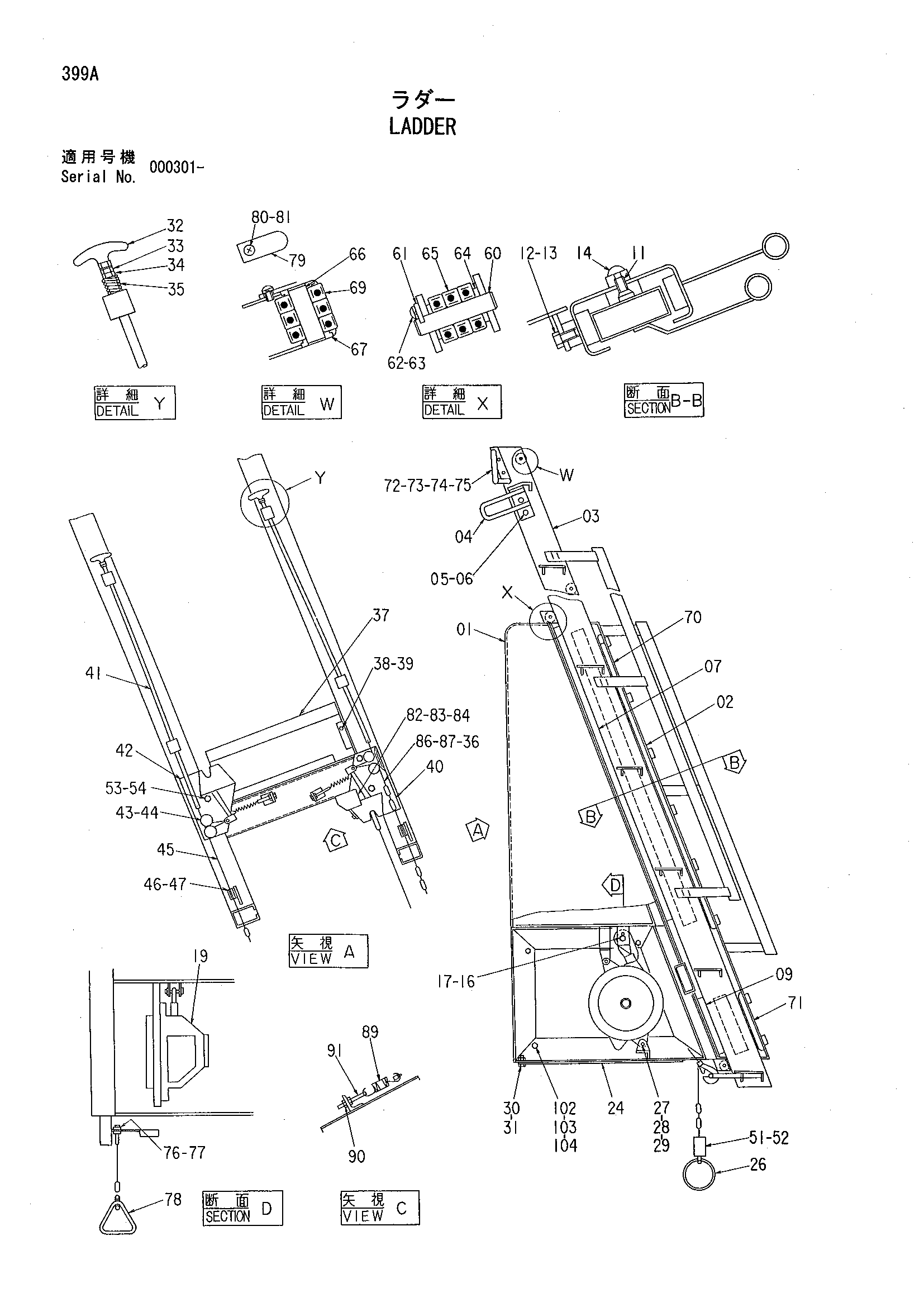

Заводская схема «Лестница» для HITACHI EX3500. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01-91	4338511	Лестница в сборе	1
01	4339315	Рама	1
02	4209044	Направляющая лестница	1
03	4339316	Лестница	1
04	4209046	Ответная планка	2
05	J901230	Болт	4
06	A590912	Пружинная шайба	4
07	4209047	Упорная пластина	4
09	4209048	Упорная пластина	4
11	M311025	Винт	48
12	J901025	Болт	12
13	A590910	Пружинная шайба	12
14	4385792	Гайка колпачок	48
16	A764028	Шплинт	1
17	4209049	Палец	1
19	4339317	Баланкер	1
24	4339318	Крышка	1
26	4261522	Кольцо	2
27	J901225	Болт	2
28	J950012	Гайка	2
29	A590912	Пружинная шайба	2
30	J901020	Болт	7
31	A590910	Пружинная шайба	7
32	4209055	Рукоятка	2
33	M500807	Гайка	4
34	4209056	Гайка	2
35	4238814	Пружина	2
36	4209058	Цепь	2
37	4209059	Крышка	1
38	J901020	Болт	4
39	A590910	Пружинная шайба	4
40	4209060	Стопорная пластина	1
41	4209061	Шток	2
42	4209062	Стопорная пластина	1
43	4238815	Направляющая	4
44	4240099	Зажим: канат	4
45	4209064	Цепь	2
46	4209065	Направляющая каната	2
47	4240099	Зажим канат	2
51	4209066	Информационная табличка	1
52	4209067	Информационная табличка	1
53	J901220	Болт	6
54	A590912	Пружинная шайба	6
60	4209070	Вал	4
61	4209071	Стопорная пластина	4
62	M430508	Винт	8
63	A590905	Пружинная шайба	8
64	A590112	Плоская шайба	8
65	4163020	Шариковый подшипник	12
66	4209072	Вал	4
67	4209073	Бобышка	8
69	4163020	Шариковый подшипник	12
70	4209074	Упорная пластина	2
71	4209075	Упорная пластина	2
72	4209076	Рукоятка R	1
73	4209077	Рукоятка L	1
74	J901020	Болт	4
75	A590910	Пружинная шайба	4
76	J950010	Гайка	1
77	A590910	Пружинная шайба	1
78	4259984	Рукоятка	2
80	M430408	Винт	4
81	A590904	Пружинная шайба	4
82	4238817	Седло винта	1
83	J900612	Болт	2
84	A590906	Пружинная шайба	2
86	4238818	Тяга	8
87	4238819	Тяга	8
89	4238821	Пружина	2
90	M500807	Гайка	4
91	4238822	Болт	2
102	4086891	Шайба	4
103	A590912	Пружинная шайба	4
104	J901225	Болт	4

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX3500 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
