Гидромотор — HITACHI EX3500

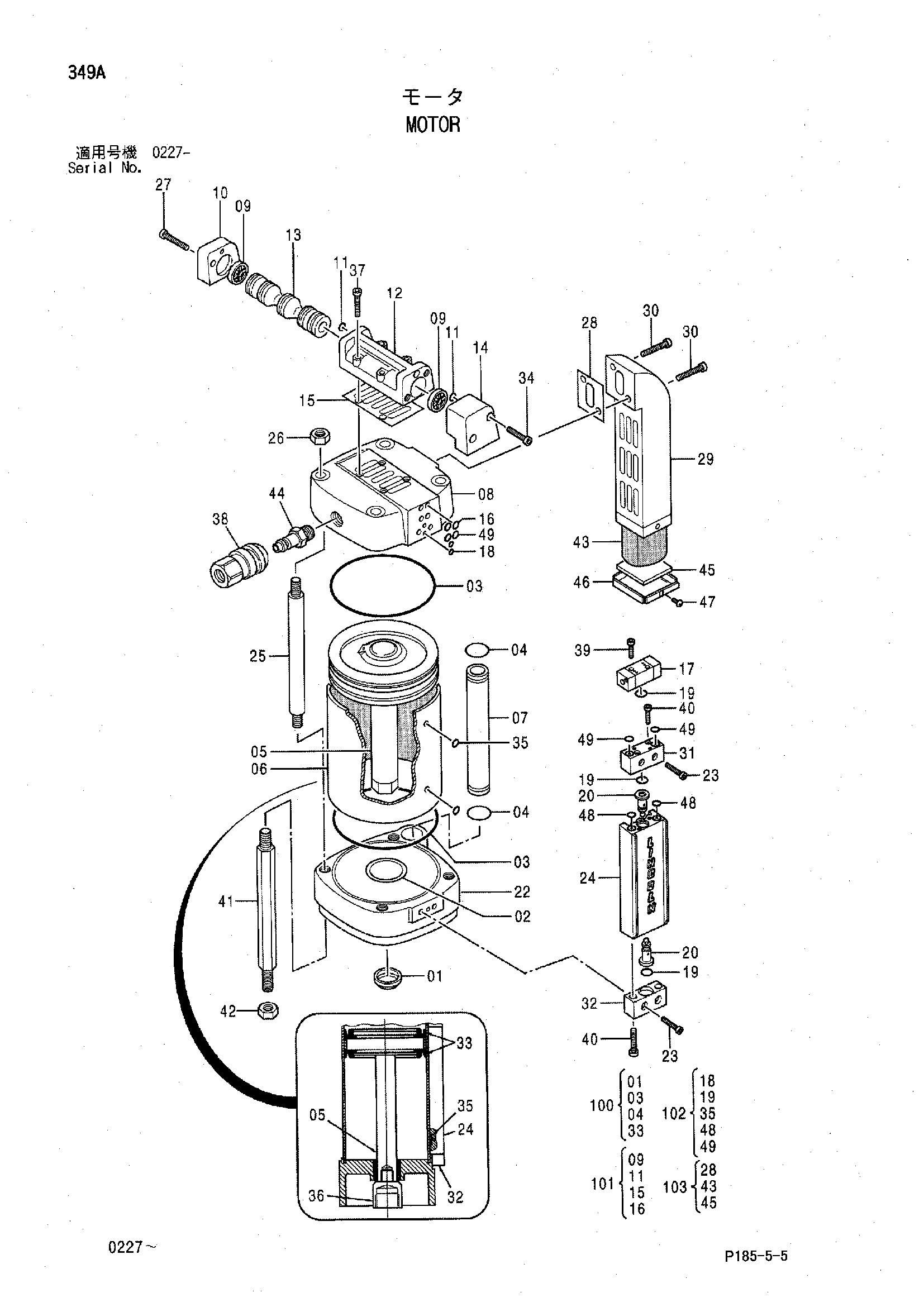

Заводская схема «Гидромотор» для HITACHI EX3500. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4346171 | Гидромотор | 1 | |
| 01 | 4346406 | Чашка | 1 |
| 02 | 4346407 | Подшипник | 1 |
| 03 | 4346408 | Уплотнение | 2 |
| 04 | 4346409 | Уплотнительное кольцо | 2 |
| 05 | 4346410 | Поршень | 1 |
| 06 | 4346411 | Трубка | 1 |
| 07 | 4346412 | Трубка | 1 |
| 08 | 4346413 | Корпус | 1 |
| 09 | 4346414 | Клапан | 2 |
| 10 | 4346415 | Чашка | 1 |
| 11 | 4346416 | Уплотнительное кольцо | 2 |
| 12 | 4346417 | Корпус | 1 |
| 13 | 4346418 | Золотник | 1 |
| 14 | 4346419 | Чашка | 1 |
| 15 | 4346420 | Прокладка | 1 |
| 16 | 4346421 | Уплотнительное кольцо | 2 |
| 17 | 4346422 | Клапан | 1 |
| 18 | 4346423 | Уплотнительное кольцо | 3 |
| 19 | 4346424 | Уплотнительное кольцо | 3 |
| 20 | 4346425 | Клапан | 2 |
| 22 | 4346426 | Корпус | 1 |
| 23 | 4346427 | Винт | 4 |
| 24 | 4346428 | Штанга | 1 |
| 25 | 4346429 | Шток | 4 |
| 26 | 4346430 | Гайка | 4 |
| 27 | 4346431 | Винт | 2 |
| 28 | 4346432 | Прокладка | 1 |
| 29 | 4346433 | Корпус | 1 |
| 30 | 4346434 | Винт | 3 |
| 31 | 4346435 | Кронштейн | 1 |
| 32 | 4346436 | Кронштейн | 1 |
| 33 | 4346437 | Уплотнение | 2 |
| 34 | 4346438 | Винт | 2 |
| 35 | 4346439 | Уплотнительное кольцо | 2 |
| 36 | 4346440 | Адаптер | 1 |
| 37 | 4346441 | Винт | 4 |
| 38 | 4346442 | Быстросъёмное устройство | 1 |
| 39 | 4346443 | Винт | 2 |
| 40 | 4346444 | Винт | 4 |
| 41 | 4346445 | Шток | 4 |
| 42 | 4346446 | Гайка | 4 |
| 43 | 4346447 | Элемент | 1 |
| 44 | 4346448 | Ниппель | 1 |
| 45 | 4346449 | Концевой | 1 |
| 46 | 4346450 | Пластина | 1 |
| 47 | 4346451 | Винт | 2 |
| 48 | 4346452 | Уплотнительное кольцо | 2 |
| 49 | 4346453 | Уплотнительное кольцо | 4 |
| 100 | 4346174 | Комплект уплотнений | 1 |
| 101 | 4346175 | Комплект уплотнений | 1 |
| 102 | 4346176 | Комплект уплотнений | 1 |
| 103 | 4346177 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3500 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
