Клапан — HITACHI EX3500

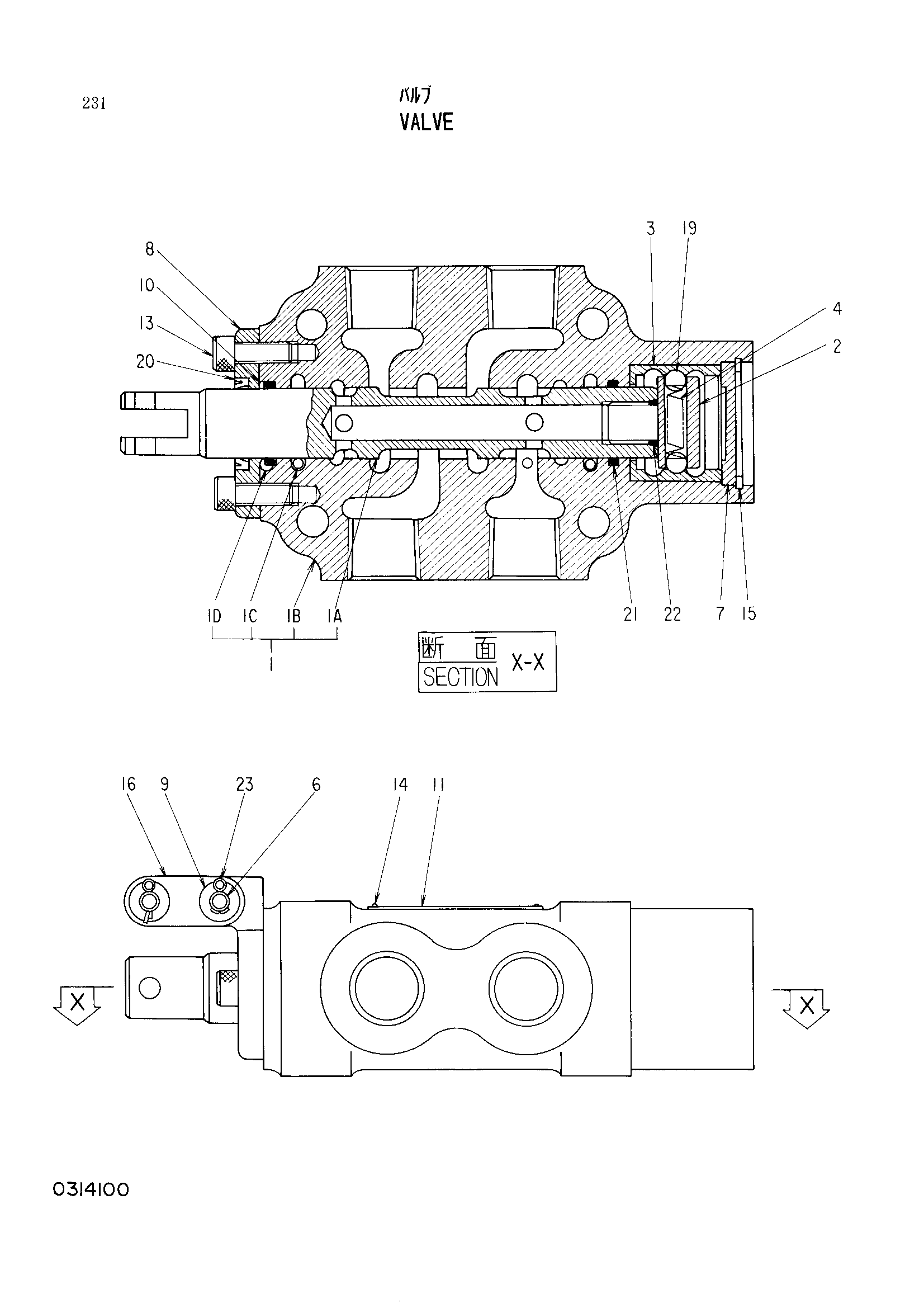

Заводская схема «Клапан» для HITACHI EX3500. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4161829 | Клапан | 1 | |
| 1 | 0259901 | Корпус в сборе | 1 |
| 2 | 0259902 | Ограничитель | 1 |
| 3 | 0259903 | Втулка | 1 |
| 4 | 0314101 | Пружина | 1 |
| 6 | 0259905 | Палец | 2 |
| 7 | 0259906 | Пластина | 1 |
| 8 | 0259907 | Кронштейн | 1 |
| 9 | 0259908 | Тяга | 2 |
| 10 | 0259909 | Опорное кольцо | 1 |
| 13 | M340616 | Болт с внутренним шестигранником | 2 |
| 14 | 0208717 | Приводной винт | 2 |
| 15 | 446751 | Стопорное кольцо | 1 |
| 16 | 0228909 | Шайба | 4 |
| 19 | 0259914 | Стальной шарик | 2 |
| 20 | 0259915 | Уплотнение | 1 |
| 21 | 984338 | Уплотнительное кольцо | 2 |
| 22 | 4506320 | Уплотнительное кольцо | 1 |
| 23 | 0259916 | Шплинт | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3500 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
