Передний трубопроводы (погрузчик): 8 — HITACHI EX3500

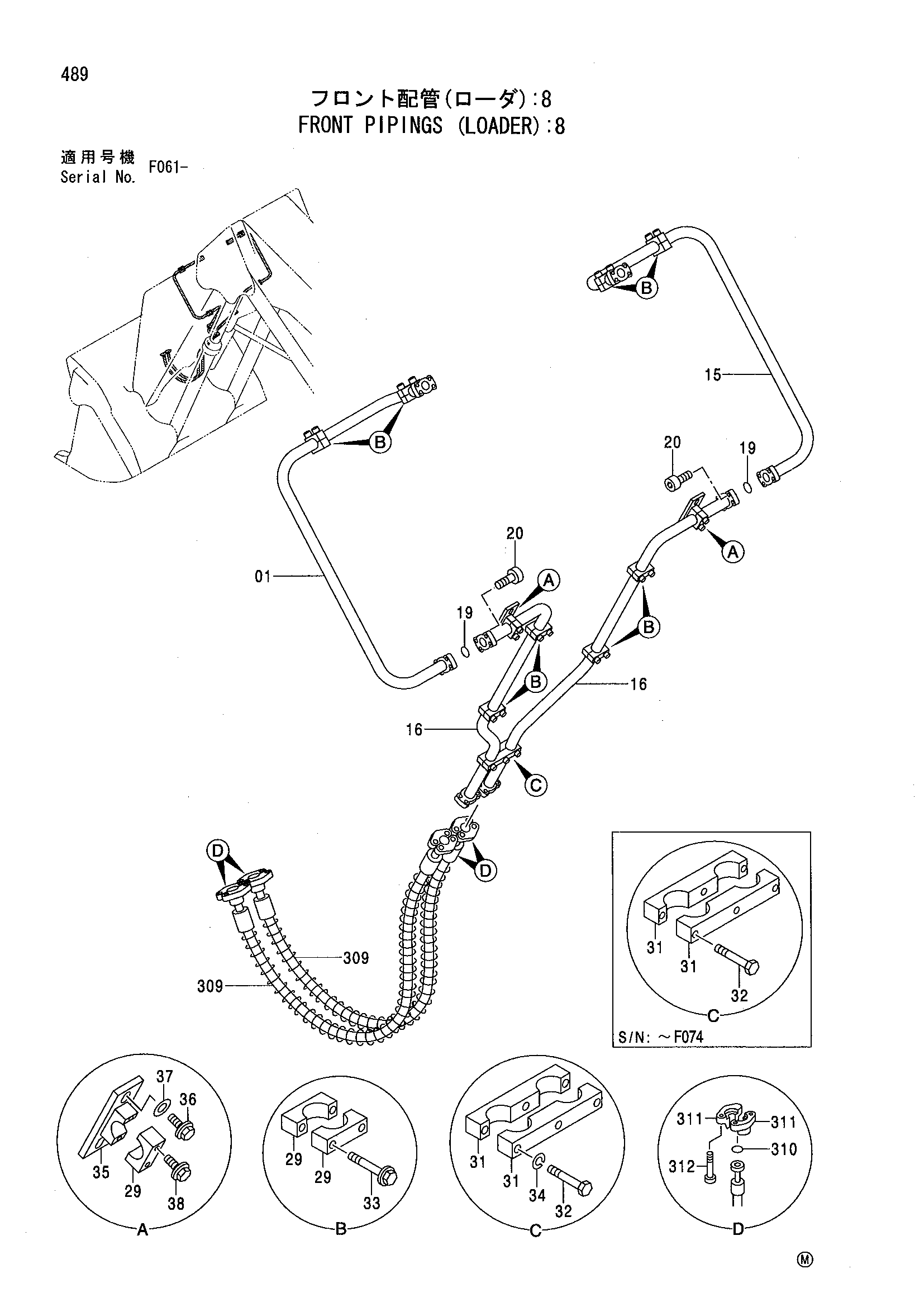

Заводская схема «Передний трубопроводы (погрузчик): 8» для HITACHI EX3500. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 8064982 | Трубка | 1 |
| 15 | 8064983 | Трубка | 1 |
| 16 | 8064984 | Трубка | 2 |
| 19 | 4510169 | Уплотнительное кольцо | 2 |
| 20 | M341650 | Болт с внутренним шестигранником | 8 |
| 29 | 4342723 | Хомут трубки | 18 |
| 31 | 4362367 | Хомут трубки | 2 |
| 31 | 4402720 | Хомут трубки | 2 |
| 32 | J901295 | Болт | 3 |
| 32 | J901495 | Болт | 3 |
| 33 | J011295 | Болт с шайбой | 16 |
| 34 | A590914 | Пружинная шайба | 3 |
| 35 | 8067535 | Хомут трубки | 2 |
| 36 | J011235 | Болт с шайбой | 4 |
| 37 | 449490 | Шайба | 4 |
| 38 | J011265 | Болт с шайбой | 4 |
| 309 | 4347825 | Шланг | 2 |
| 310 | 4510169 | Уплотнительное кольцо | 4 |
| 311 | 4075854 | Разъёмный фланец | 8 |
| 312 | M341650 | Болт с внутренним шестигранником | 16 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3500 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
