Клапан редукинг — HITACHI EX3500

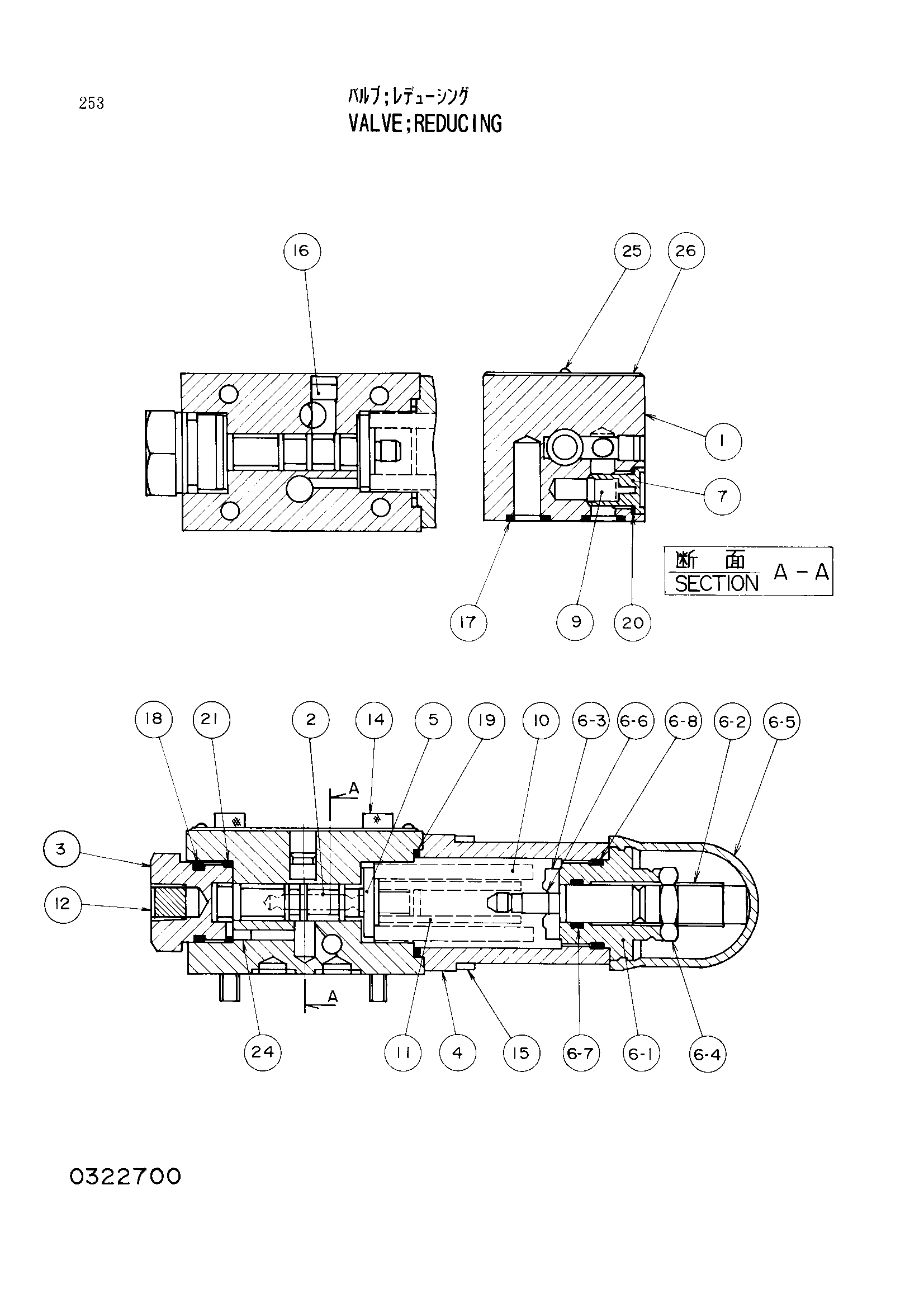

Заводская схема «Клапан редукинг» для HITACHI EX3500. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4211241 | Клапан редукинг | 1 | |
| 3 | 0322701 | Пробка | 1 |
| 4 | 0322702 | Крышка | 1 |
| 5 | 0322703 | Фиксатор | 1 |
| 6-1 | 0322704 | Направляющая | 1 |
| 6-2 | 0322705 | Винт регулировочный | 1 |
| 6-3 | 0322706 | Фиксатор | 1 |
| 6-4 | 0322707 | Гайка | 1 |
| 6-5 | 0322708 | Гайка колпачок | 1 |
| 6-6 | 0322709 | Кольцо | 1 |
| 6-7 | 0322710 | Уплотнительное кольцо | 1 |
| 6-8 | 0322711 | Уплотнительное кольцо | 1 |
| 7 | 0322712 | Пробка | 1 |
| 9 | 0322713 | Пробка | 1 |
| 10 | 0322714 | Пружина | 1 |
| 11 | 0322715 | Пружина | 1 |
| 12 | 0264224 | Пробка | 1 |
| 14 | 0215310 | Болт с внутренним шестигранником | 4 |
| 15 | 0322716 | Болт с внутренним шестигранником | 4 |
| 16 | 0322717 | Пробка | 2 |
| 17 | 0215215 | Уплотнительное кольцо | 4 |
| 18 | 0322718 | Уплотнительное кольцо | 1 |
| 19 | 0322719 | Уплотнительное кольцо | 1 |
| 20 | 0322720 | Уплотнительное кольцо | 1 |
| 21 | 0322721 | Уплотнительное кольцо | 1 |
| 24 | 0322722 | Дроссель | 1 |
| 25 | 0242006 | Винт | 2 |
| 26 | 0322723 | Информационная табличка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3500 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
