Погрузчик навесное оборудование детали (верхняя платформа) — HITACHI EX3500

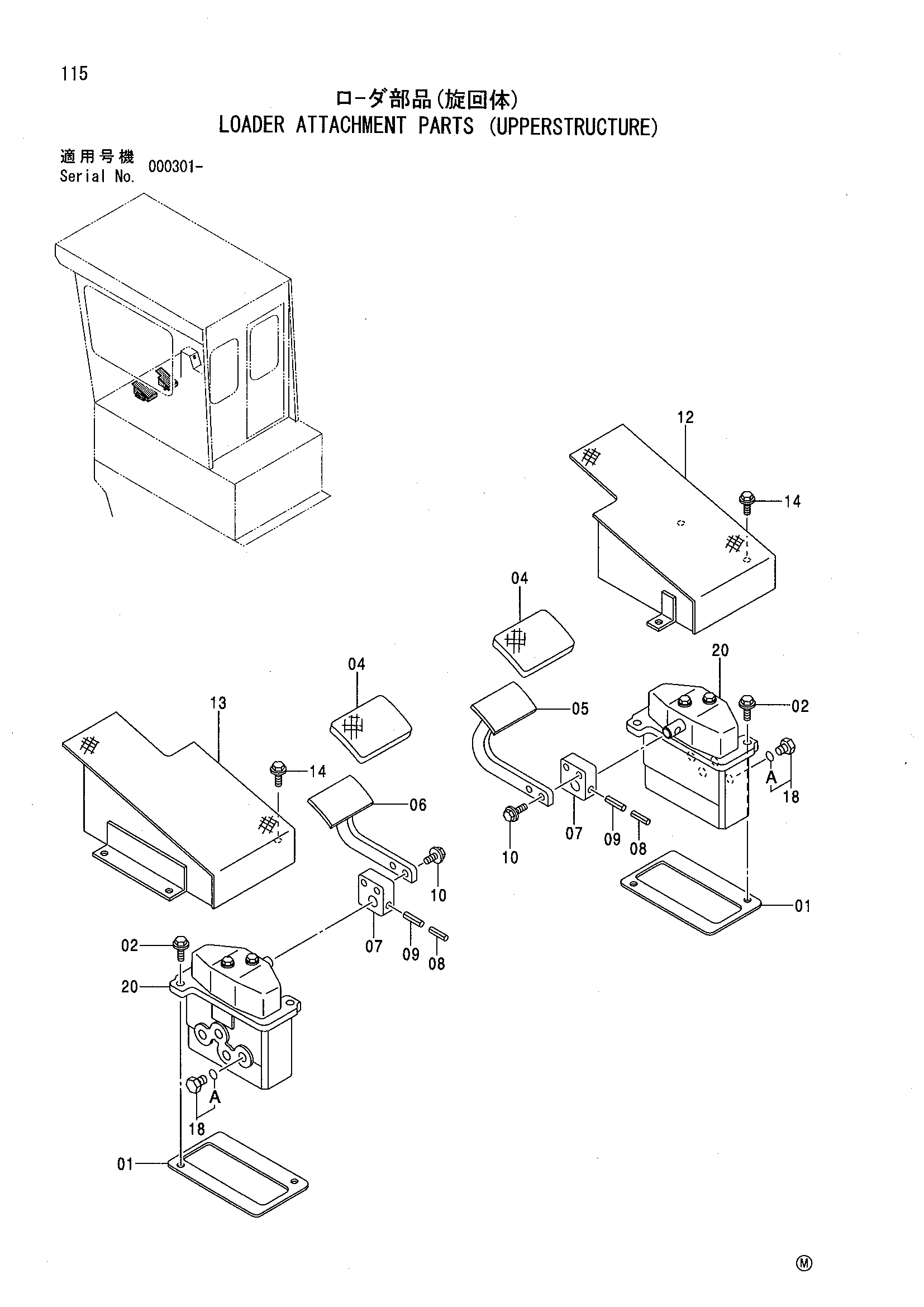

Заводская схема «Погрузчик навесное оборудование детали (верхняя платформа)» для HITACHI EX3500. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4369162 | Манжета | 2 |
| 02 | J011030 | Болт с шайбой | 4 |
| 04 | 972898 | Крышка | 2 |
| 05 | 8048225 | Педаль | 1 |
| 06 | 8048224 | Педаль | 1 |
| 07 | 4246835 | Кронштейн | 2 |
| 08 | 4205317 | Пружинный штифт | 2 |
| 09 | 4205318 | Пружинный штифт | 2 |
| 10 | J011030 | Болт с шайбой | 4 |
| 12 | 8065953 | Крышка | 1 |
| 13 | 8065952 | Крышка | 1 |
| 14 | J011025 | Болт с шайбой | 6 |
| 18 | 4093624 | Пробка | 2 |
| 18A | 957366 | Уплотнительное кольцо | 1 |
| 20 | 9072923 | Пилотный клапан | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3500 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
