Обратные трубопроводы (4) — HITACHI EX3500

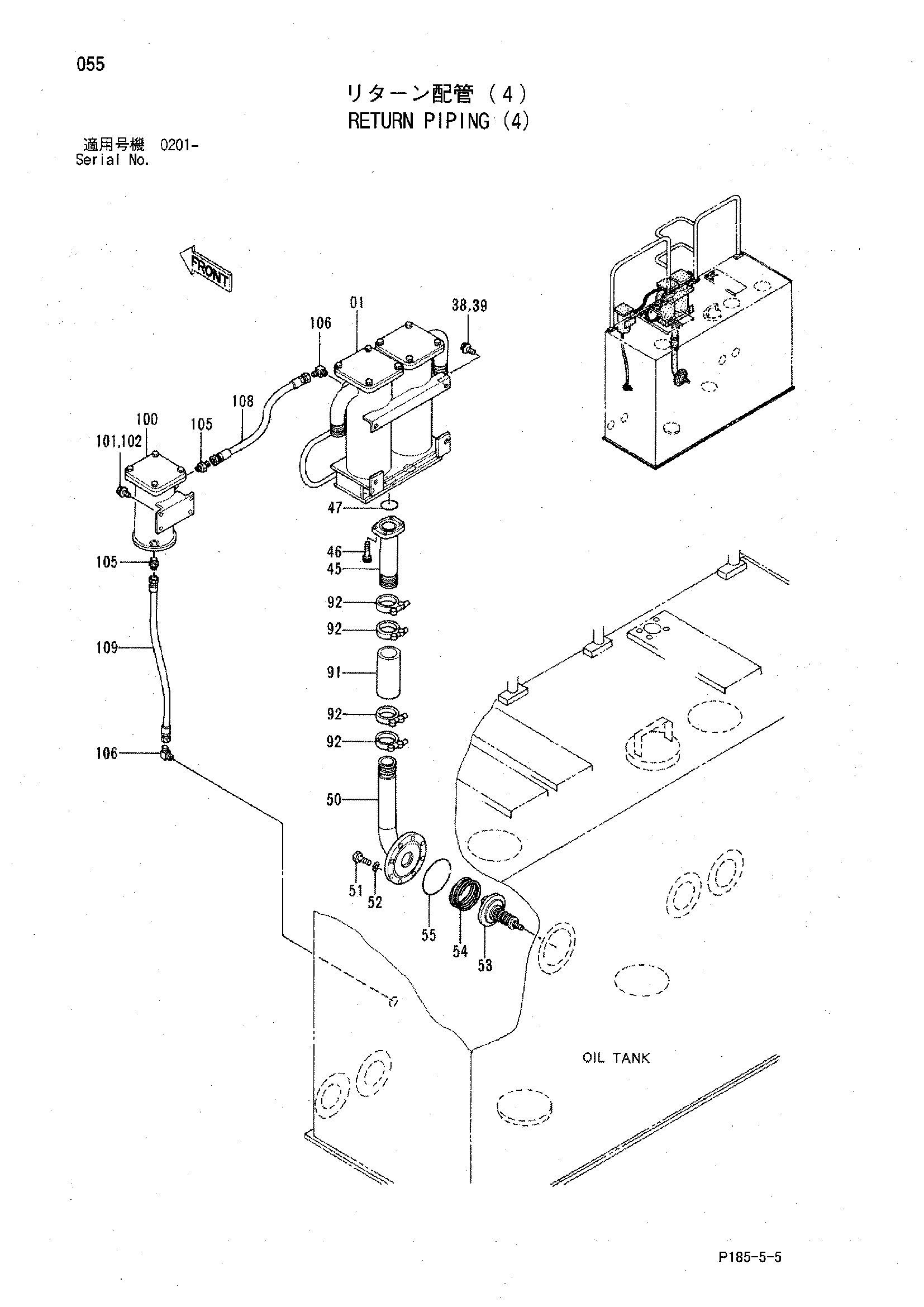

Заводская схема «Обратные трубопроводы (4)» для HITACHI EX3500. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 9069603 | Фулл-флов фильтр | 1 |
| 38 | J901235 замена: J011235 | Болт | 4 |
| 38 | J011235 | Болт с шайбой | 4 |
| 39 | A590912 | Пружинная шайба | 4 |
| 45 | 8036571 | Трубка | 1 |
| 46 | M341240 | Болт с внутренним шестигранником | 4 |
| 47 | 4153541 | Уплотнительное кольцо | 1 |
| 50 | 8036572 | Трубка | 1 |
| 51 | J901645 | Болт | 8 |
| 52 | A590916 | Пружинная шайба | 8 |
| 53 | 4192756 | Клапан | 1 |
| 54 | 4193678 | Пружина сжатия | 1 |
| 55 | 4153558 | Уплотнительное кольцо | 1 |
| 91 | 4099119 | Резиновый шланг | 1 |
| 92 | 4285233 | Хомут шланга | 4 |
| 100 | 9066143 | Бйпасс фильтр | 1 |
| 101 | J901225 замена: J011225 | Болт | 4 |
| 101 | J011225 | Болт с шайбой | 4 |
| 102 | A590912 | Пружинная шайба | 4 |
| 105 | 94-1303 | Адаптер | 2 |
| 106 | 94-1403 | Угловой штуцер | 2 |
| 108 | 4102060 | Шланг | 1 |
| 109 | 4054357 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3500 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
