Воздушный фильтр — HITACHI EX3500

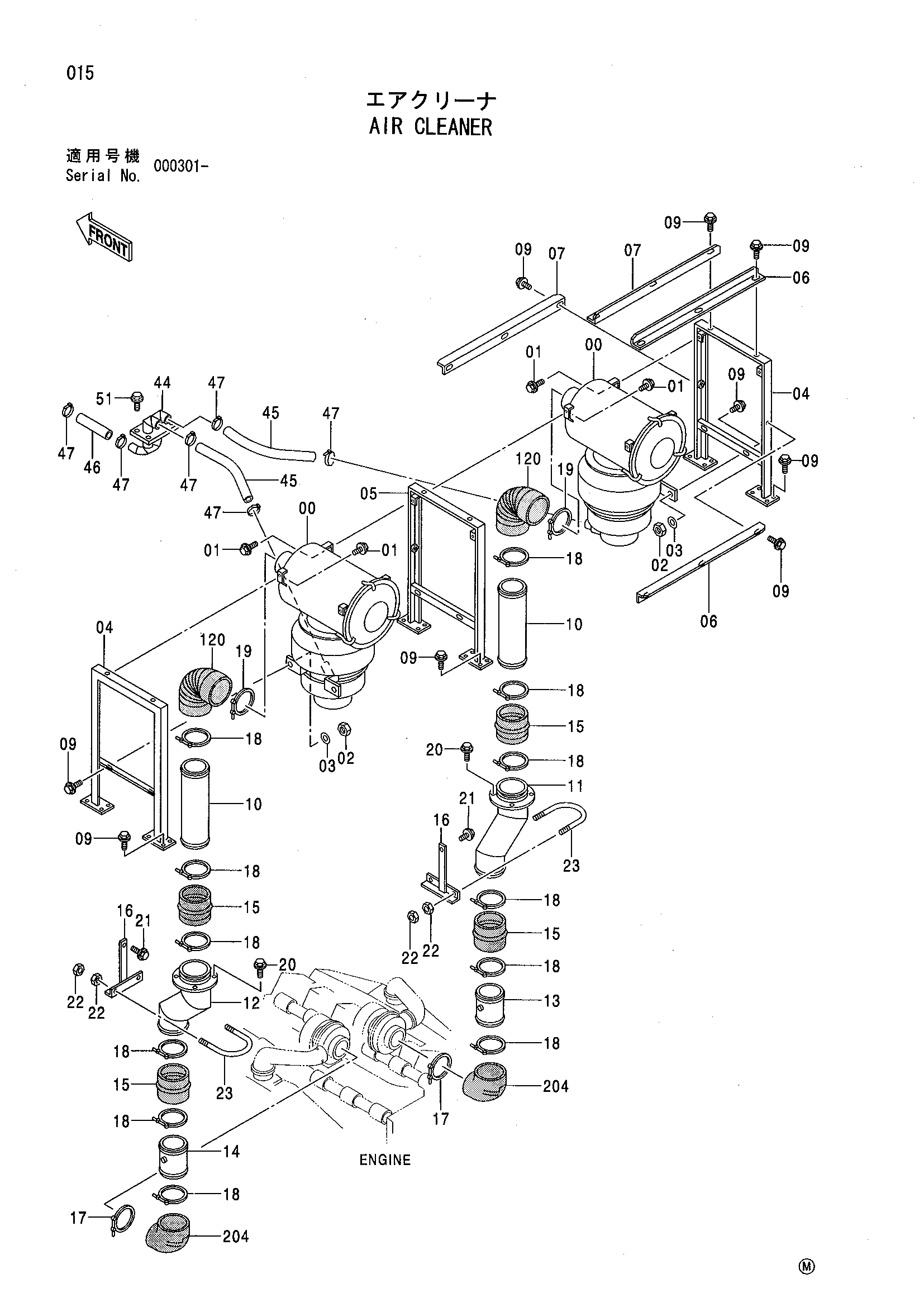

Заводская схема «Воздушный фильтр» для HITACHI EX3500. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4371530 | Фильтр воздушный | 2 |
| 01 | J021025 | Болт с шайбой | 8 |
| 02 | J950010 | Гайка | 4 |
| 03 | A590110 | Плоская шайба | 4 |
| 04 | 8066473 | Опора | 2 |
| 05 | 8066475 | Опора | 1 |
| 06 | 4371794 | Опора | 2 |
| 07 | 4371910 | Опора | 2 |
| 09 | J031030 | Болт с шайбой | 40 |
| 10 | 4371536 | Трубка | 2 |
| 11 | 8066467 | Трубка | 1 |
| 12 | 8066472 | Трубка | 1 |
| 13 | 8051378 | Трубка | 1 |
| 14 | 8051379 | Трубка | 1 |
| 15 | 4106891 | Резиновый шланг | 4 |
| 16 | 9746889 | Кронштейн | 2 |
| 17 | 4282494 | Хомут шланга | 2 |
| 18 | 4282499 | Хомут шланга | 12 |
| 19 | 4282501 | Хомут шланга | 2 |
| 20 | J021225 | Болт с шайбой | 8 |
| 21 | J021025 | Болт с шайбой | 2 |
| 22 | J950012 | Гайка | 8 |
| 23 | 4275837 | U-образный болт | 2 |
| 44 | 8066510 | Трубка | 1 |
| 45 | 4371896 | Шланг | 2 |
| 46 | 4371898 | Шланг | 1 |
| 47 | 4504199 | Хомут шланга | 6 |
| 51 | J021230 | Болт с шайбой | 4 |
| 120 | 4342883 | Резиновый шланг | 2 |
| 204 | 4295233 | Резиновый шланг | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3500 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
