Гидроцилиндр. разгрузка (левый)<погрузчик> — HITACHI EX3500

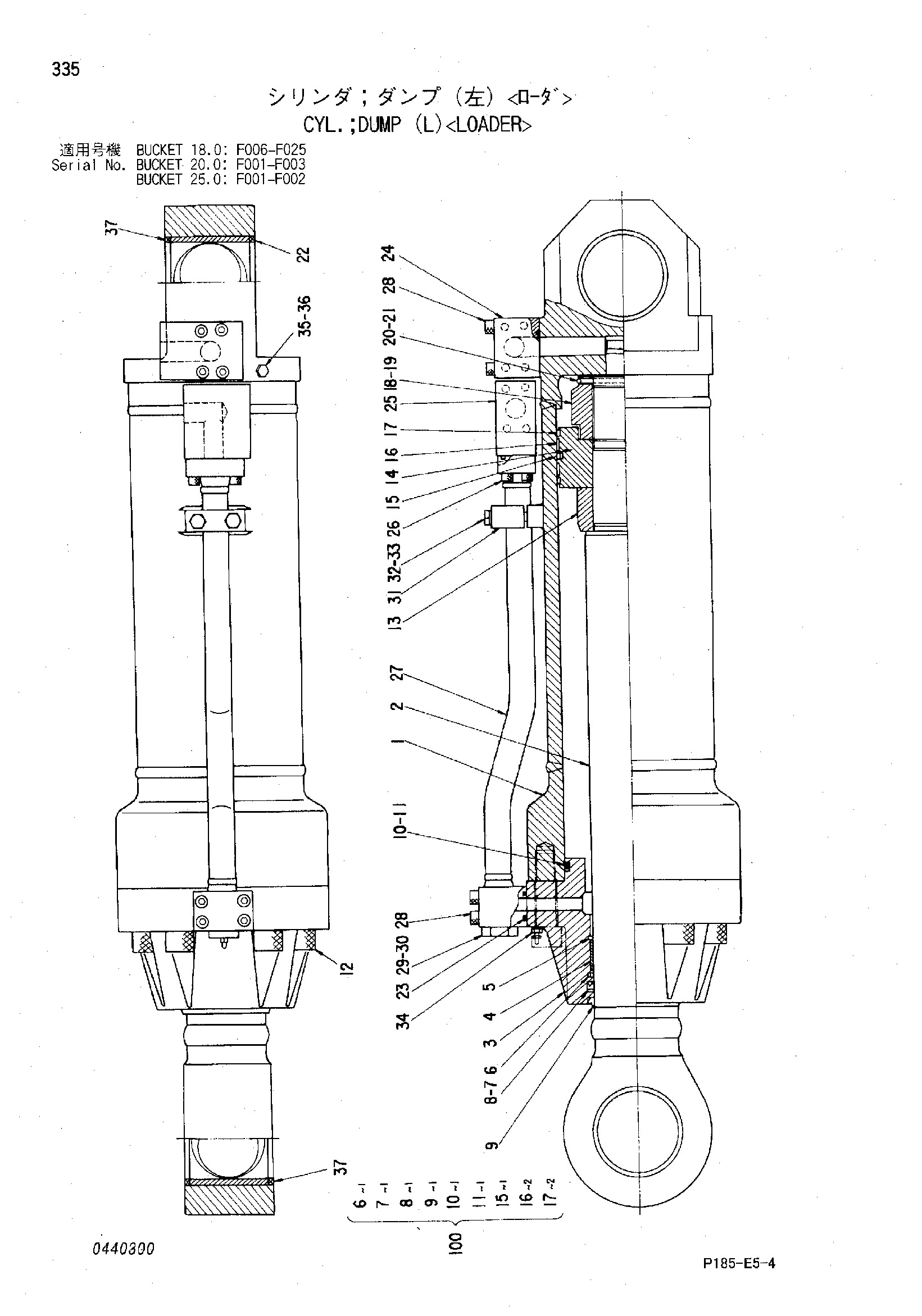

Заводская схема «Гидроцилиндр. разгрузка (левый)<погрузчик>» для HITACHI EX3500. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4248570 | Гидроцилиндр. разгрузка (левый) | 1 | |
| 1 | 0317401 | Труба гидроцилиндра | 1 |
| 2 | 0317414 | Шток поршня | 1 |
| 3 | 0317403 | Головка гидроцилиндра | 1 |
| 4 | 0317404 | Втулка | 1 |
| 5 | 0161203 | Стопорное кольцо | 1 |
| 6 | 0353005 | Уплотнительное кольцо | 1 |
| 7 | 0206104 | U-образная манжета | 1 |
| 8 | 0257005 | Опорное кольцо | 1 |
| 9 | 0257006 | Грязесъёмное кольцо | 1 |
| 10 | 0317406 | Уплотнительное кольцо | 1 |
| 11 | 0242708 | Опорное кольцо | 1 |
| 12 | 0336609 | Болт с внутренним шестигранником | 8 |
| 13 | 0317415 | Подшипник амортизатор | 1 |
| 14 | 0317408 | Поршень | 1 |
| 15 | 0242712 | Уплотнительное кольцо | 1 |
| 16 | 0317409 | Кольцо | 2 |
| 17 | 0242714 | Кольцо | 2 |
| 18 | 0259105 | Гайка | 1 |
| 19 | 0242514 | Регулировочная шайба | 1 |
| 20 | 0242515 | Палец | 1 |
| 21 | 0242516 | Стопорное кольцо | 1 |
| 22 | 0187312 | Втулка | 2 |
| 23 | 955612 | Уплотнительное кольцо | 3 |
| 24 | 0317410 | Соединение | 1 |
| 25 | 0317411 | Соединение | 1 |
| 26 | 0158883 | Болт с внутренним шестигранником | 4 |
| 27 | 0317412 | Трубка | 1 |
| 28 | 0191428 | Болт с внутренним шестигранником | 4 |
| 29 | 0144909 | Пулг | 1 |
| 30 | 4123516 | Уплотнительное кольцо | 1 |
| 31 | 0242520 | Держатель | 1 |
| 32 | 0242521 | Болт | 2 |
| 33 | 0163408 | Пружинная шайба | 2 |
| 34 | 0237418 | Воздушный клапан | 1 |
| 35 | 0242508 | Пробка | 1 |
| 36 | 0317413 | Уплотнительное кольцо | 1 |
| 37 | 4205000 | Пылезащитное уплотнение | 4 |
| 100 | 4210676 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3500 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
