Центральный коллектор — HITACHI EX3500

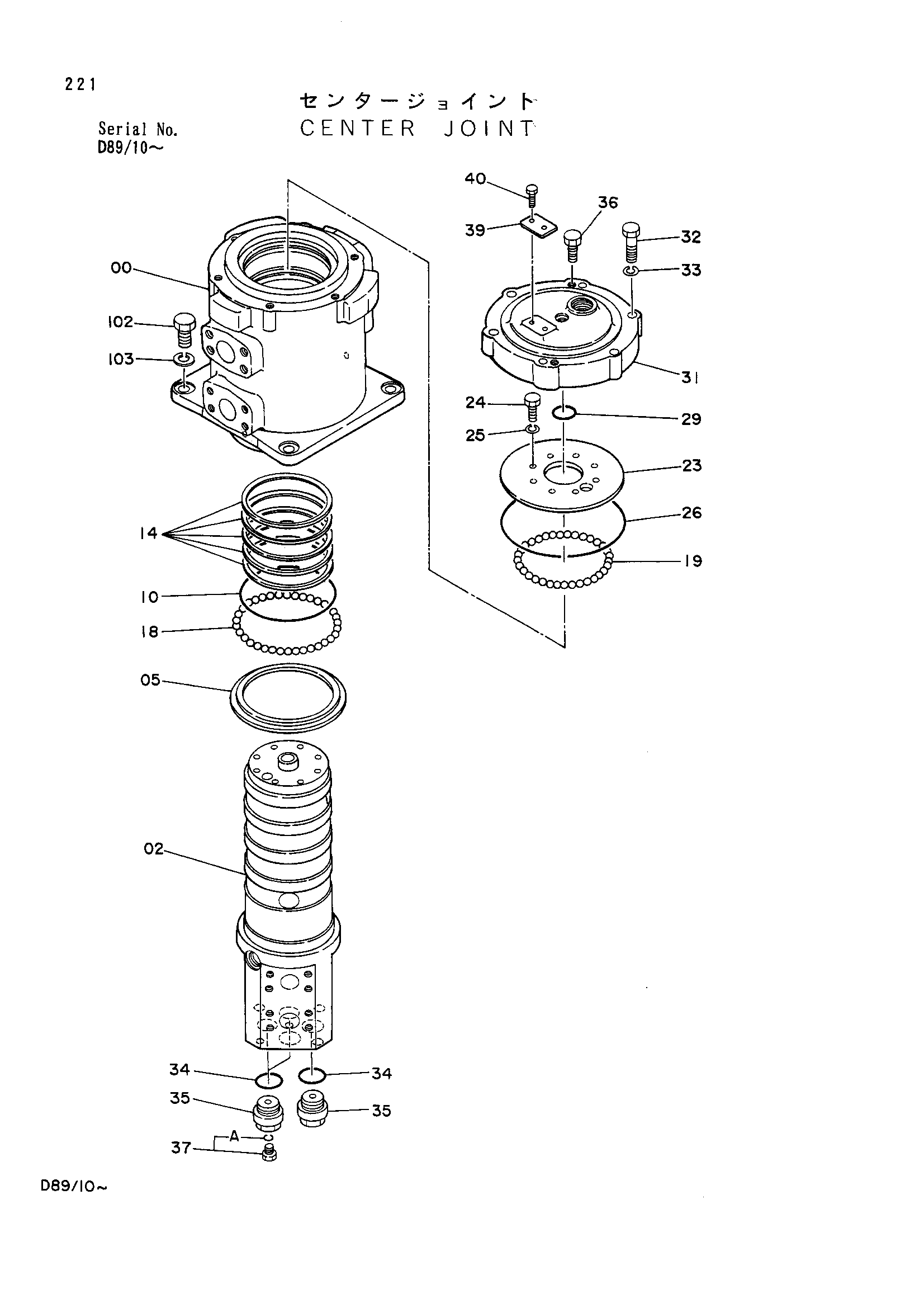

Заводская схема «Центральный коллектор» для HITACHI EX3500. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00-40 | 9097157 | Центральный коллектор | 1 |
| 00 | 1009109 | Корпус | 1 |
| 02 | 1009632 | Шпиндель | 1 |
| 05 | 4180963 | Пластина | 1 |
| 10 | 4113164 | Уплотнительное кольцо | 1 |
| 14 | 4252695 | Уплотнение | 5 |
| 18 | 972658 | Шарик | 39 |
| 19 | 972658 | Шарик | 36 |
| 23 | 3032544 | Пластина | 1 |
| 24 | J901232 | Болт | 8 |
| 25 | A590912 | Пружинная шайба | 8 |
| 26 | A810250 | Уплотнительное кольцо | 1 |
| 29 | 992444 | Уплотнительное кольцо | 1 |
| 31 | 2021241 | Крышка | 1 |
| 32 | J901685 | Болт | 6 |
| 33 | A590916 | Пружинная шайба | 6 |
| 34 | 4037888 | Уплотнительное кольцо | 4 |
| 35 | 4181977 | Пробка | 4 |
| 36 | J901650 | Болт | 2 |
| 37 | 4092534 | Пробка | 3 |
| 37A | 4509180 | Уплотнительное кольцо | 1 |
| 39 | 3006874 | Информационная табличка | 1 |
| 40 | M491832 | Приводной винт | 2 |
| 102 | J912060 | Болт | 4 |
| 103 | A590920 | Пружинная шайба | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3500 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
