Кабина группа — HITACHI EX3500

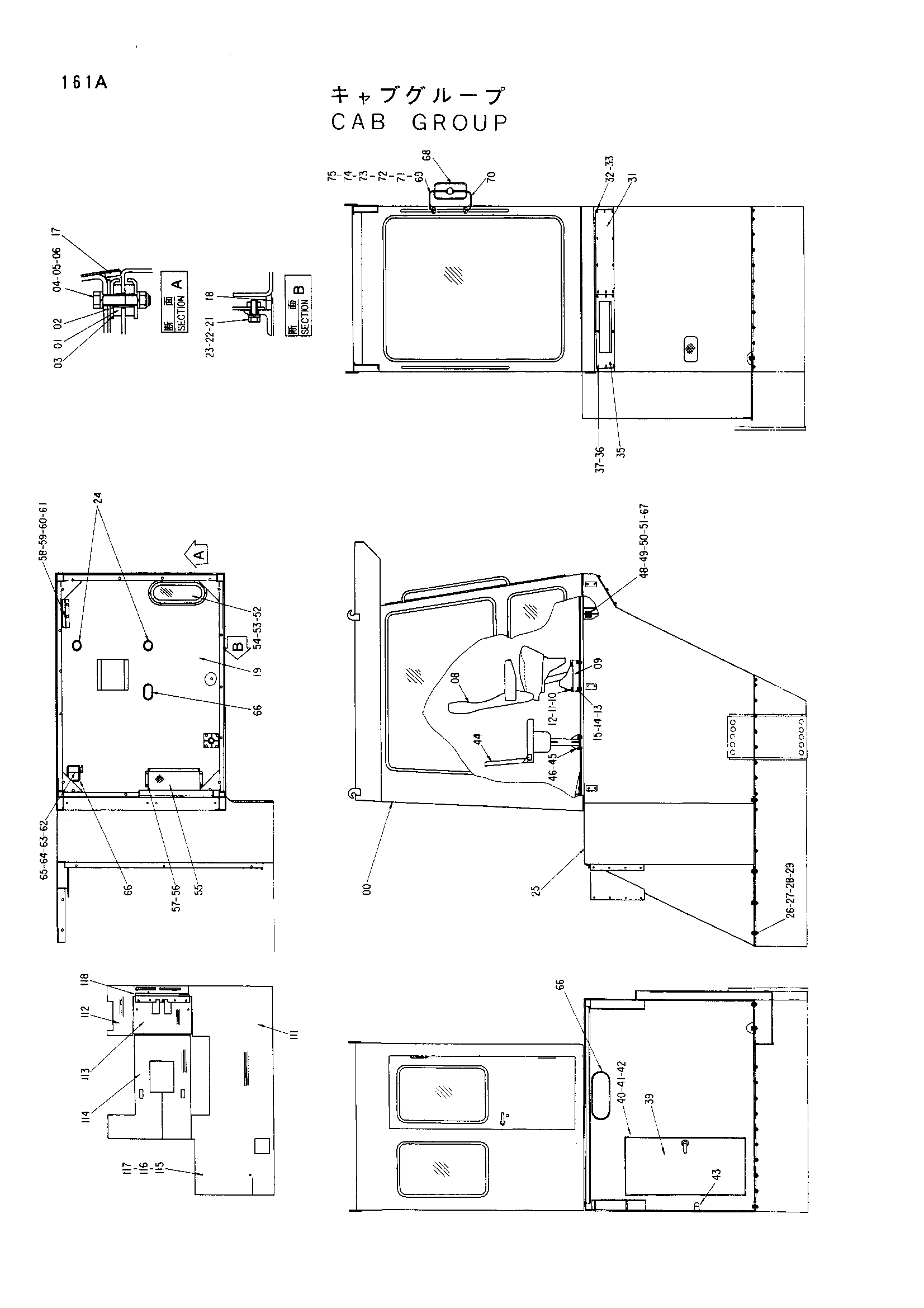

Заводская схема «Кабина группа» для HITACHI EX3500. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	4193456	Кабина<для детали см. сепатате паге>	1
01	4186203	Резиновая подушка	16
02	4198636	Проставка	8
03	4187140	Ограничитель	16
04	J931800	Болт	8
05	A590118	Шайба	16
06	M660018	U-образная гайка	8
08	4186204	Сиденье (основной)<для детали см. сепатате pa	1
09	8040103	Опора	1
10	J870825	Болт	4
11	J251008	Пружинная шайба	4
12	J250008	Плоская шайба	4
13	J901025	Болт	4
14	A590910	Пружинная шайба	4
15	A590110	Шайба	4
17	4186256	Резиновая прокладка	2
18	4186257	Резиновая прокладка	2
19	6008541	Пластина	1
21	J901230	Болт	9
22	A590912	Пружинная шайба	9
23	A590112	Шайба	9
24	4087462	Резиновая втулка	3
25	5001960	Платформа	1
26	J901240	Болт	43
27	4086891	Шайба	86
28	A590912	Пружинная шайба	43
29	M660012	U-образная гайка	43
31	4186013	Крышка	1
32	J901025	Болт	10
33	A590910	Пружинная шайба	10
35	4187155 замена: 8055748	Крышка	1
35	8055748	Крышка	1
36	J901025	Болт	8
37	A590910	Пружинная шайба	8
39	4193974	Дверь	1
40	J901025	Болт	8
41	A590910	Пружинная шайба	8
42	J950010	Гайка	8
43	4040730	Ограничитель	1
44	4186205	Сиденье (дополнительный.)<для детали см. сепатате pa	1
45	J901230	Болт	4
46	A590912	Пружинная шайба	4
48	4201158	Пластина	1
49	J901035	Болт	4
50	A590910	Пружинная шайба	4
51	A590110	Шайба	8
52	9727934	Стекло	1
53	J870816	Болт	4
54	J251008	Пружинная шайба	4
55	3036397	Ступень	1
56	J870820	Болт	4
57	J251008	Пружинная шайба	4
58	4205881	Крышка	1
59	J870812	Болт	2
60	J251008	Пружинная шайба	2
61	J250008	Плоская шайба	2
62	4205880	Пластина	1
63	J900612	Болт	2
64	A590906	Пружинная шайба	2
65	A590106	Плоская шайба	4
66	4190595	Резиновая прокладка	5
67	J950010	Гайка	4
68	4207668	Зеркало	1
69	8039324	Кронштейн	1
70	8039325	Кронштейн	1
71	J950012	Гайка	2
72	4203394	Хомут	2
73	J900855	Болт	4
74	4030364	U-образная гайка	4
75	A590908	Пружинная шайба	4
111	2023253	Резиновая прокладка	1
112	3038637	Резиновая прокладка	1
113	3038638	Резиновая прокладка	1
114	3038639	Резиновая прокладка	1
115	J250006	Плоская шайба	16
116	J251006	Пружинная шайба	16
117	J850614	Винт	16
118	4215158	Крышка	1
