Стрела (погрузчик) — HITACHI EX3500

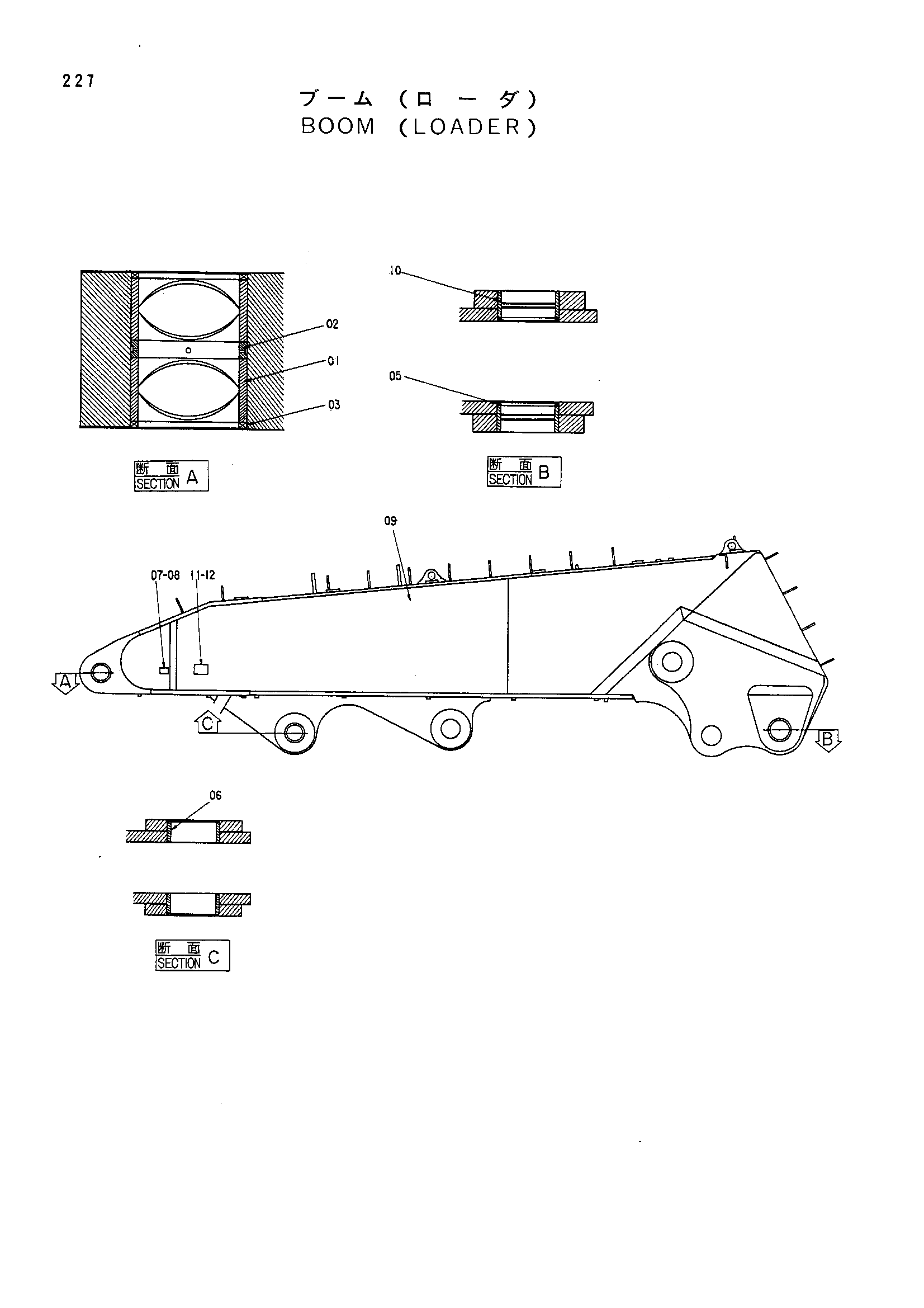

Заводская схема «Стрела (погрузчик)» для HITACHI EX3500. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9069705 | Стрела (погрузчик) | 1 | |
| 01 | 4193394 | Втулка | 4 |
| 02 | 4194051 | Проставка | 2 |
| 03 | 4194029 | Пылезащитное уплотнение | 4 |
| 05 | 4194030 | Пылезащитное уплотнение | 4 |
| 06 | 4193448 | Втулка | 2 |
| 07 | 4209535 | Информационная табличка | 1 |
| 08 | M492564 | Приводной винт | 4 |
| 09 | 5002079 | Стрела | 1 |
| 10 | 4204267 | Втулка | 4 |
| 11 | 3056125 | Информационная табличка | 1 |
| 12 | M492964 | Приводной винт | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3500 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
