Передний трубопроводы (погрузчик): 6 — HITACHI EX3500

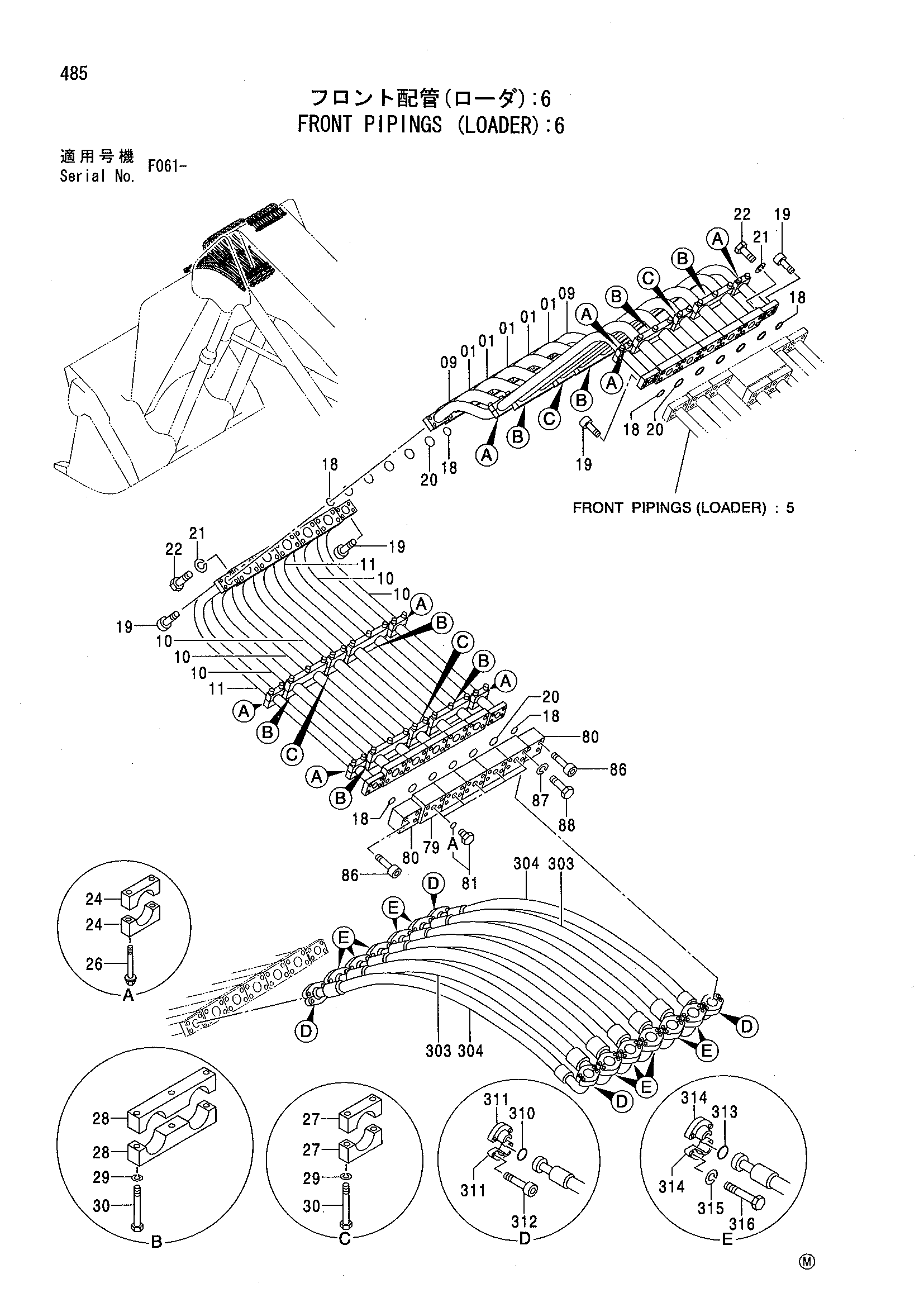

Заводская схема «Передний трубопроводы (погрузчик): 6» для HITACHI EX3500. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 8064959 | Трубка | 5 |
| 09 | 8064960 | Трубка | 2 |
| 10 | 8064961 | Трубка | 5 |
| 11 | 8064962 | Трубка | 2 |
| 18 | 4510169 | Уплотнительное кольцо | 6 |
| 19 | M341650 | Болт с внутренним шестигранником | 16 |
| 20 | 4510170 | Уплотнительное кольцо | 15 |
| 21 | A590920 | Пружинная шайба | 40 |
| 22 | J912070 | Болт | 40 |
| 24 | 4342723 | Хомут трубки | 16 |
| 26 | J011295 | Болт с шайбой | 16 |
| 27 | 4357265 | Хомут трубки | 8 |
| 28 | 4362366 | Хомут трубки | 16 |
| 29 | A590914 | Пружинная шайба | 32 |
| 30 | J901402 | Болт | 32 |
| 79 | 3032849 | Блок | 5 |
| 80 | 3037754 | Коллектор | 2 |
| 81 | 4093624 | Пробка | 5 |
| 81A | 957366 | Уплотнительное кольцо | 1 |
| 86 | M341600 | Болт с внутренним шестигранником | 8 |
| 87 | A590920 | Пружинная шайба | 20 |
| 88 | J912004 | Болт | 20 |
| 303 | 4364999 | Шланг | 5 |
| 304 | 4347843 | Шланг | 2 |
| 310 | 4510169 | Уплотнительное кольцо | 4 |
| 311 | 4075854 | Разъёмный фланец | 8 |
| 312 | M341650 | Болт с внутренним шестигранником | 16 |
| 313 | 4510170 | Уплотнительное кольцо | 10 |
| 314 | 4169565 | Разъёмный фланец | 20 |
| 315 | A590920 | Пружинная шайба | 40 |
| 316 | J912070 | Болт | 40 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3500 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
