Смазка (насос): 2 — HITACHI EX3500

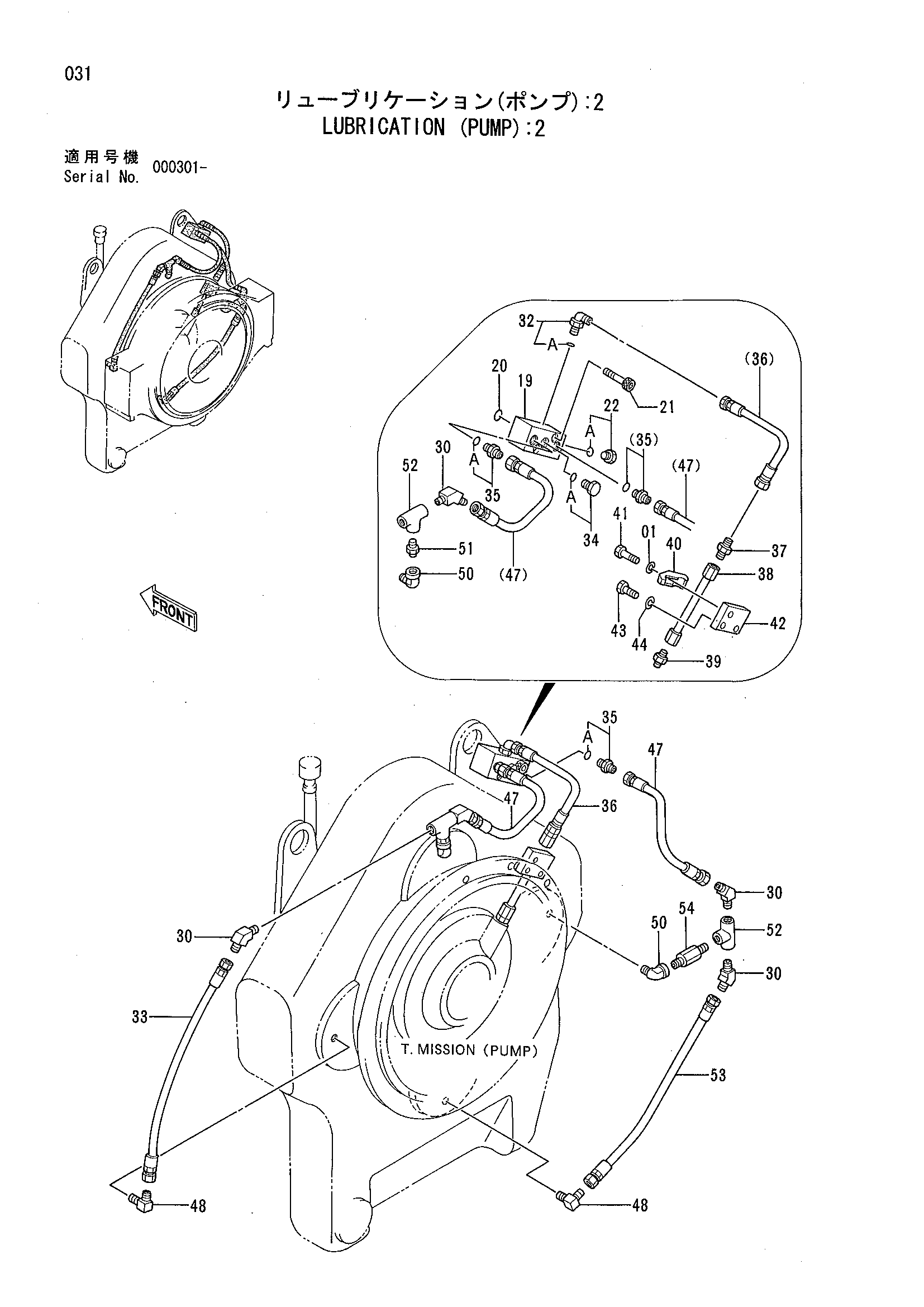

Заводская схема «Смазка (насос): 2» для HITACHI EX3500. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | A590910 | Пружинная шайба | 1 |
| 19 | 3036043 | Блок | 1 |
| 20 | 4200488 | Уплотнительное кольцо | 1 |
| 21 | M341060 | Болт с внутренним шестигранником | 2 |
| 22 | 4093624 | Пробка | 1 |
| 22A | 957366 | Уплотнительное кольцо | 1 |
| 30 | 94-1501 | Угловой штуцер | 4 |
| 32 | 4112300 | Угловой штуцер | 1 |
| 32A | 957366 | Уплотнительное кольцо | 1 |
| 33 | 4275063 | Шланг | 1 |
| 34 | 4092534 | Пробка | 1 |
| 34A | 4509180 | Уплотнительное кольцо | 1 |
| 35 | 4042030 | Адаптер | 2 |
| 35A | 957366 | Уплотнительное кольцо | 1 |
| 36 | 4275064 | Шланг | 1 |
| 37 | 94-1301 | Адаптер | 2 |
| 38 | 9725877 | Трубка | 1 |
| 39 | 94-1702 | Адаптер | 1 |
| 40 | 4138227 | Хомут трубки | 1 |
| 41 | J901040 | Болт | 1 |
| 42 | 4192183 | Пластина | 1 |
| 43 | J901235 | Болт | 2 |
| 44 | A590912 | Пружинная шайба | 2 |
| 47 | 4275065 | Шланг | 2 |
| 48 | 4186268 | Угловой штуцер | 2 |
| 50 | 94-0630 | Угловой штуцер | 2 |
| 51 | 4190281 | Адаптер | 1 |
| 52 | 94-0660 | Тройник | 2 |
| 53 | 4275059 | Шланг | 1 |
| 54 | 4027940 | Адаптер | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3500 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
