Гусеничная рама — HITACHI EX3500

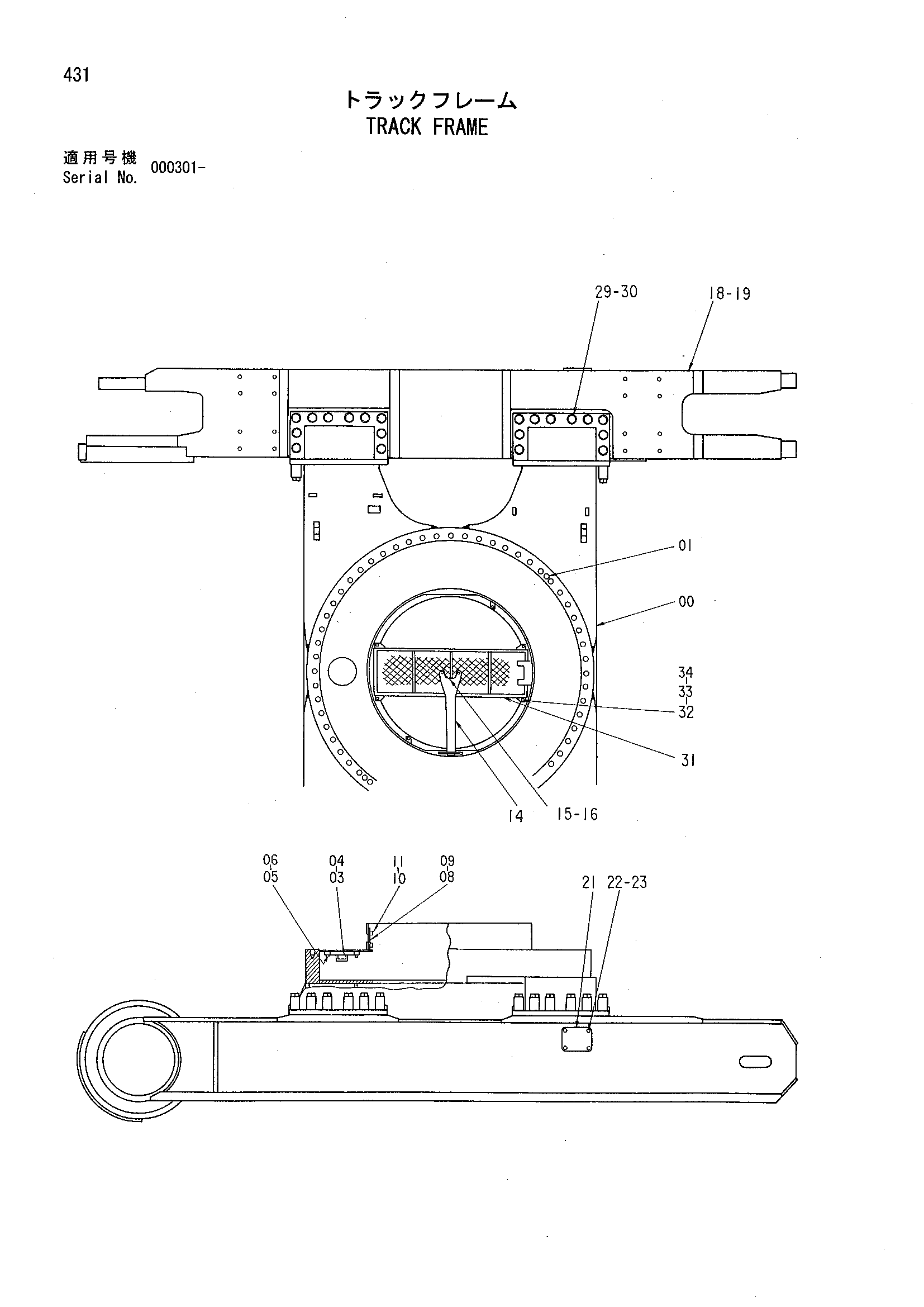

Заводская схема «Гусеничная рама» для HITACHI EX3500. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 5001925 | Гусеничная рама | 1 |
| 01 | 4185488 | Установочный штифт | 2 |
| 03 | 8035803 | Крышка | 1 |
| 04 | 4184943 | Прокладка | 1 |
| 05 | J901228 | Болт | 6 |
| 06 | A590912 | Пружинная шайба | 6 |
| 08 | 4189930 | Крышка | 1 |
| 09 | 4189931 | Прокладка | 1 |
| 10 | J901020 | Болт | 8 |
| 11 | A590910 | Пружинная шайба | 8 |
| 14 | 3036280 | Ограничитель | 1 |
| 15 | J932265 | Болт | 3 |
| 16 | 4089822 | Шайба | 3 |
| 18 | 5001928 | Рама боковой | 1 |
| 19 | 5001929 | Рама боковой | 1 |
| 21 | 4190406 | Крышка | 2 |
| 22 | J901225 | Болт | 8 |
| 23 | A590912 | Пружинная шайба | 8 |
| 29 | 4192022 | Болт | 68 |
| 30 | 4188188 | Шайба | 68 |
| 31 | 7030900 | Ступень | 1 |
| 32 | J901430 | Болт | 4 |
| 33 | A590914 | Пружинная шайба | 4 |
| 34 | A590114 | Шайба | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3500 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
