Смазка трубопроводы (ковш 21.8) — HITACHI EX3500

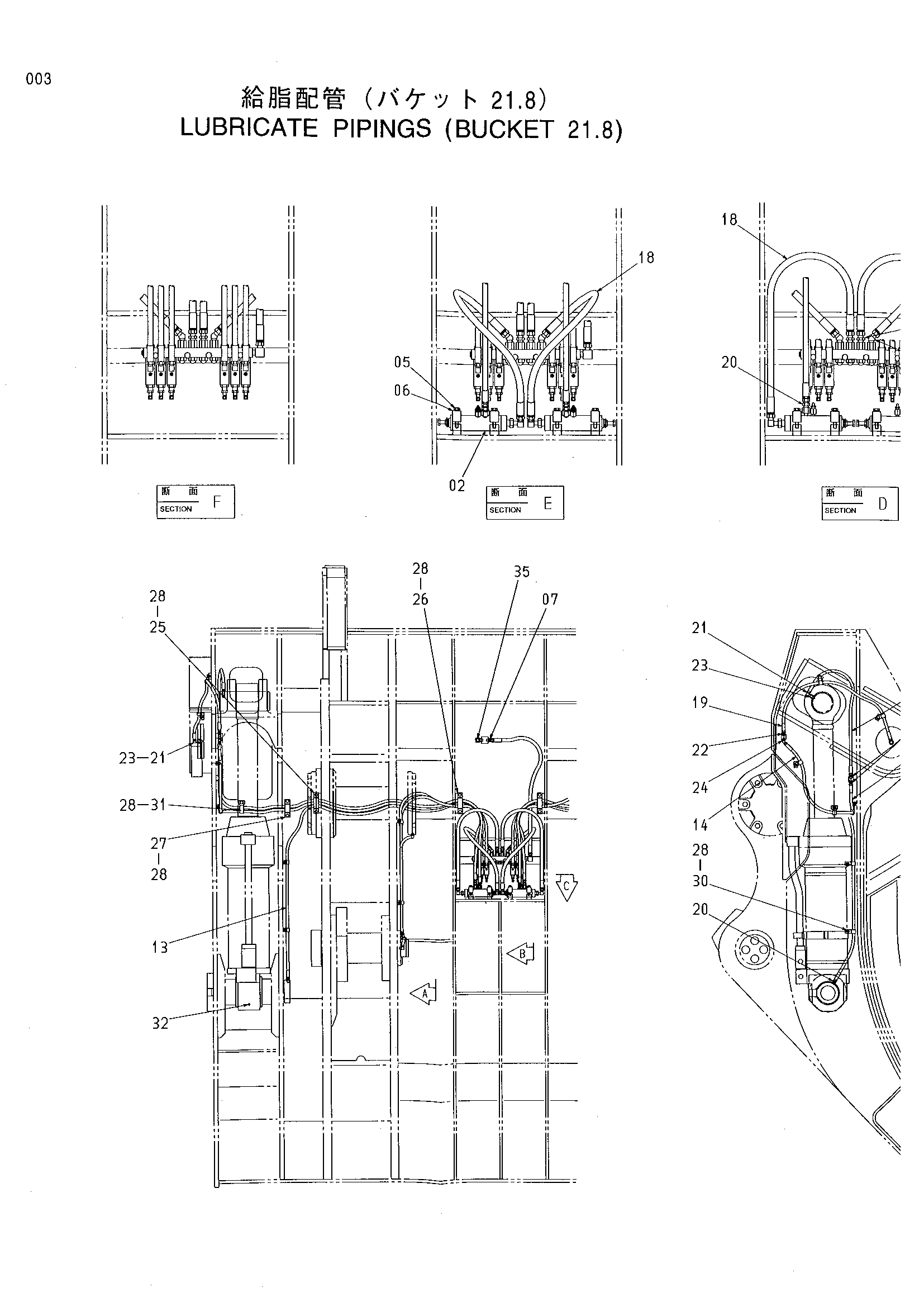

Заводская схема «Смазка трубопроводы (ковш 21.8)» для HITACHI EX3500. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4342332 | Клапан | 1 |
| 01 | J010845 | Болт с шайбой | 4 |
| 02 | 4382337 | Клапан | 4 |
| 05 | J011060 | Болт с шайбой | 16 |
| 06 | 4382281 | Хомут | 8 |
| 07 | 94-1302 | Адаптер | 1 |
| 08 | 94-1402 | Угловой штуцер | 1 |
| 09 | 4282051 | Шланг | 1 |
| 11 | 4188967 | Шланг | 2 |
| 12 | 4203153 | Шланг | 2 |
| 13 | 4192039 | Шланг | 2 |
| 14 | 4192039 | Шланг | 2 |
| 16 | 4210304 | Шланг | 2 |
| 17 | 4166305 | Шланг | 2 |
| 18 | 4321289 | Шланг | 4 |
| 19 | 4369317 | Шланг | 2 |
| 20 | 94-1301 | Адаптер | 6 |
| 21 | 94-1401 | Угловой штуцер | 14 |
| 22 | 4042030 | Адаптер | 6 |
| 22A | 957366 | Уплотнительное кольцо | 1 |
| 23 | 4015427 | Адаптер | 4 |
| 24 | 4108100 | Угловой штуцер | 2 |
| 24A | 957366 | Уплотнительное кольцо | 1 |
| 25 | 4201151 | Хомут | 2 |
| 26 | 4192406 | Хомут | 2 |
| 27 | 4192407 | Хомут | 2 |
| 28 | J011016 | Болт с шайбой | 32 |
| 30 | 4190263 | Зажим | 16 |
| 31 | 4192034 | Зажим | 4 |
| 32 | 94-2011 | Пробка | 2 |
| 35 | 94-1404 | Угловой штуцер | 1 |
| 36 | 94-1402 | Угловой штуцер | 4 |
| 37 | 94-1502 | Угловой штуцер | 2 |
| 38 | 94-1302 | Адаптер | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3500 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
