Лубрикатор блок — HITACHI EX3500

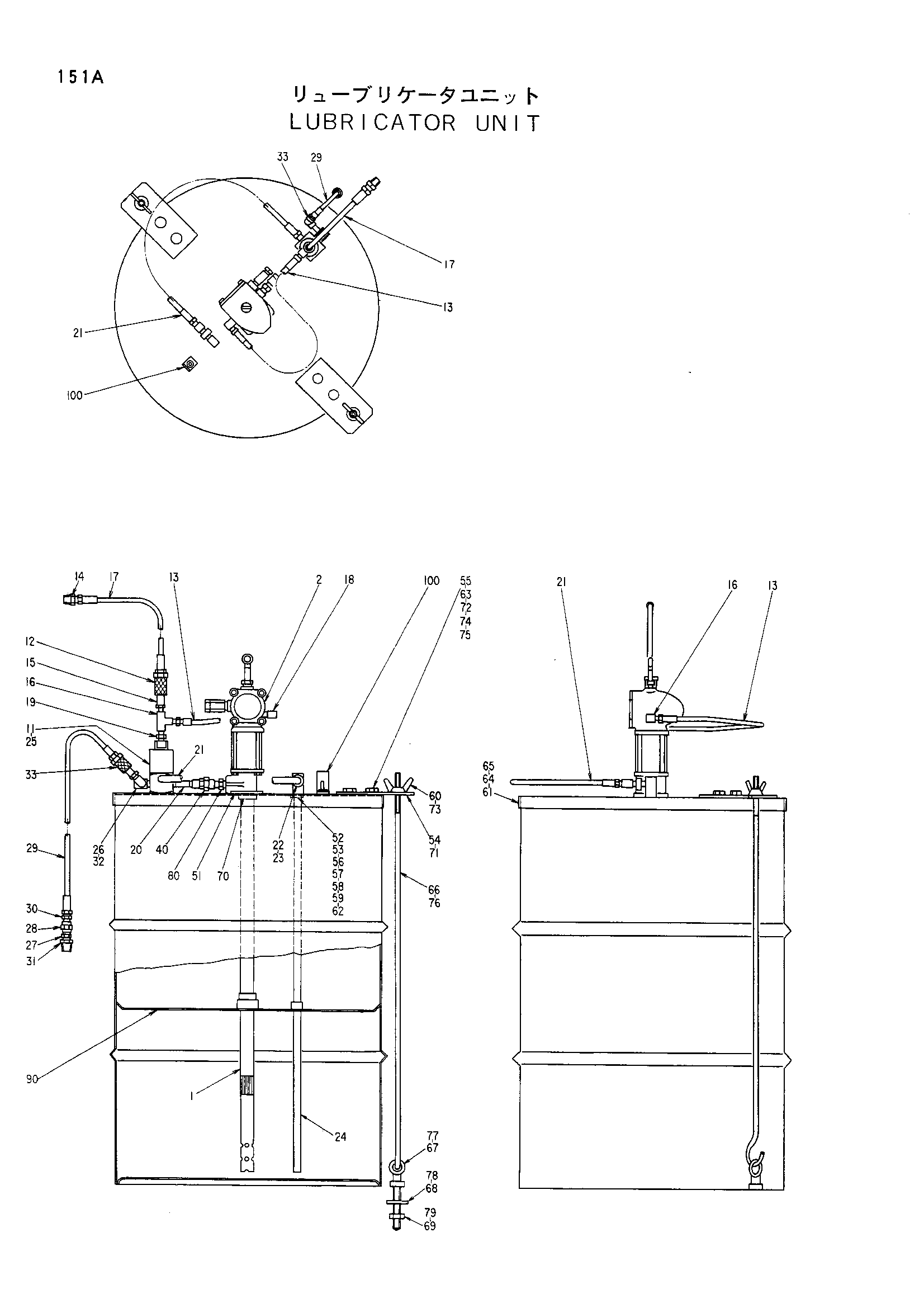

Заводская схема «Лубрикатор блок» для HITACHI EX3500. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	4189269	Лубрикатор блок	1
1-2	4210165	Насос<для детали: см. отдельный паге>	1
1	4210166	Трубка	1
2	4210167	Гидромотор	1
11-33	4210168	Клапан в сборе	1
11	4210169	Клапан	1
12	4210170	Муфта	1
12	4300634	Муфта	1
13	4210171	Воздушный шланг	1
13	4300824	Воздушный шланг	1
14	4210172	Переходник	1
15	4210173	Штуцер	1
15	4300825	Штуцер	1
16	4210174	Тройник	1
16	4300826	Тройник	1
17	4210175	Воздушный шланг	1
17	4302270	Воздушный шланг	1
18	4210176	Угловой штуцер	1
18	4300827	Угловой штуцер	1
19	4210177	Адаптер	1
19	4300828	Адаптер	1
20	4210178	Адаптер	1
21	4210179	Шланг	1
21	4300829	Шланг	1
22	4210180	Муфта	1
23	4210181	Унион	1
24	4210182	Трубка	1
25	4210183	Клапан сафтй	1
26	4210184	Угловой штуцер	1
27	4210185	Адаптер	1
28	4210186	Унион	1
28	4300830	Унион	1
29	4210187	Шланг	1
29	4300831	Шланг	1
30	4210185	Адаптер	1
31	4210188	Переходник	1
32	4210185	Адаптер	1
32	4210185	Адаптер	3
33	4210189	Муфта	1
40	4210190	Обратный клапан	1
51-80	4210191	Крышка барабан в сборе	1
51	4210192	Прокладка	1
52	4210193	Штуцер	1
53	4210194	Прокладка	1
54	4210195	Кронштейн	1
54	4210195	Кронштейн	2
55	4210196	Винт	1
55	4210196	Винт	2
56	4210197	Винт	1
56	4210197	Винт	4
57	4210198	Пластина	1
58	4210199	Гайка	1
58	4210199	Гайка	4
59	4210200	Прокладка	1
60	4210201	Гайка винг	1
60	4210201	Гайка винг	2
61	4210202	Крышка	1
62	4210203	Гайка	1
62	4210203	Гайка	4
63	4210204	Прокладка	1
63	4210204	Прокладка	2
64	4210205	Винт	1
65	4210206	Гайка	1
66	4210207	Шток TIE	1
66	4210207	Шток TIE	2
67	4210208	Болт проушина	1
67	4210208	Болт проушина	2
68	4210209	Шайба	1
68	4210209	Шайба	2
69	4210210	Гайка	1
69	4210210	Гайка	2
70	4210205	Винт	1
70	4210211	Втулка	1
71	4210195	Кронштейн	1
72	4210196	Винт	1
73	4210201	Гайка винг	1
74	4210204	Прокладка	1
75	4210206	Гайка	1
76	4210207	Шток TIE	1
77	4210208	Болт проушина	1
78	4210209	Шайба	1
79	4210210	Гайка	1
80	4210212	Адаптер	1
90	4210213	Колпачок	1
100	4210214	Указатель	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX3500 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
