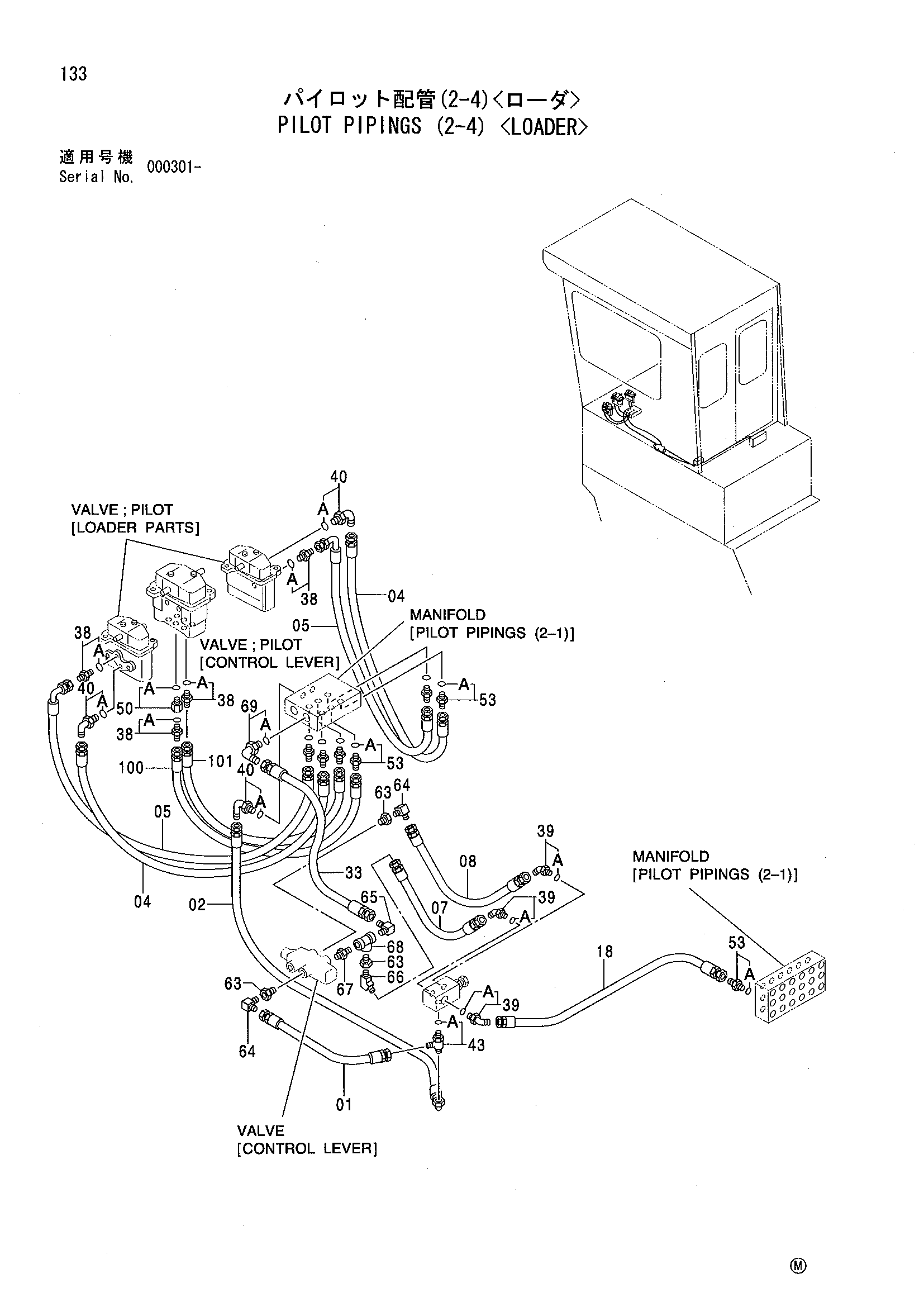

Пилотный трубопроводы (2-4) <погрузчик> — HITACHI EX3500
Заводская схема «Пилотный трубопроводы (2-4) <погрузчик>» для HITACHI EX3500. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4055144 | Шланг | 1 |
| 02 | 4369515 | Шланг | 1 |
| 04 | 4158042 замена: 4124783 | Шланг | 2 |
| 04 | 4124783 | Нейлоновый шланг | 2 |
| 05 | 4369514 замена: 4190206 | Шланг | 2 |
| 05 | 4190206 | Нейлоновый шланг | 2 |
| 07 | 4061873 | Шланг | 1 |
| 08 | 4022547 | Шланг | 1 |
| 18 | 4030804 | Шланг | 1 |
| 33 | 4078032 | Шланг | 1 |
| 38 | 4042030 | Адаптер | 4 |
| 38A | 957366 | Уплотнительное кольцо | 1 |
| 39 | 4108100 | Угловой штуцер | 3 |
| 39A | 957366 | Уплотнительное кольцо | 1 |
| 40 | 4112300 | Угловой штуцер | 3 |
| 40A | 957366 | Уплотнительное кольцо | 1 |
| 43 | 4187557 | Штуцер трубки | 1 |
| 43A | 957366 | Уплотнительное кольцо | 1 |
| 50 | 4202564 | Адаптер | 1 |
| 50A | 957366 | Уплотнительное кольцо | 1 |
| 53 | 4180350 | Адаптер | 7 |
| 53A | 4509180 | Уплотнительное кольцо | 1 |
| 63 | 94-1608 | Переходник | 3 |
| 64 | 94-1401 | Угловой штуцер | 2 |
| 65 | 94-1403 | Угловой штуцер | 1 |
| 66 | 94-1501 | Угловой штуцер | 1 |
| 67 | 94-1703 | Адаптер | 1 |
| 68 | 94-0662 | Тройник | 1 |
| 69 | 4037760 | Угловой штуцер | 1 |
| 69A | 4506418 | Уплотнительное кольцо | 1 |
| 100 | 4022544 замена: 4129748 | Шланг | 1 |
| 100 | 4129748 | Нейлоновый шланг | 1 |
| 101 | 4156499 замена: 4129748 | Шланг | 1 |
| 101 | 4129748 | Нейлоновый шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3500 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
