Крышка (левый): 4 — HITACHI EX3500

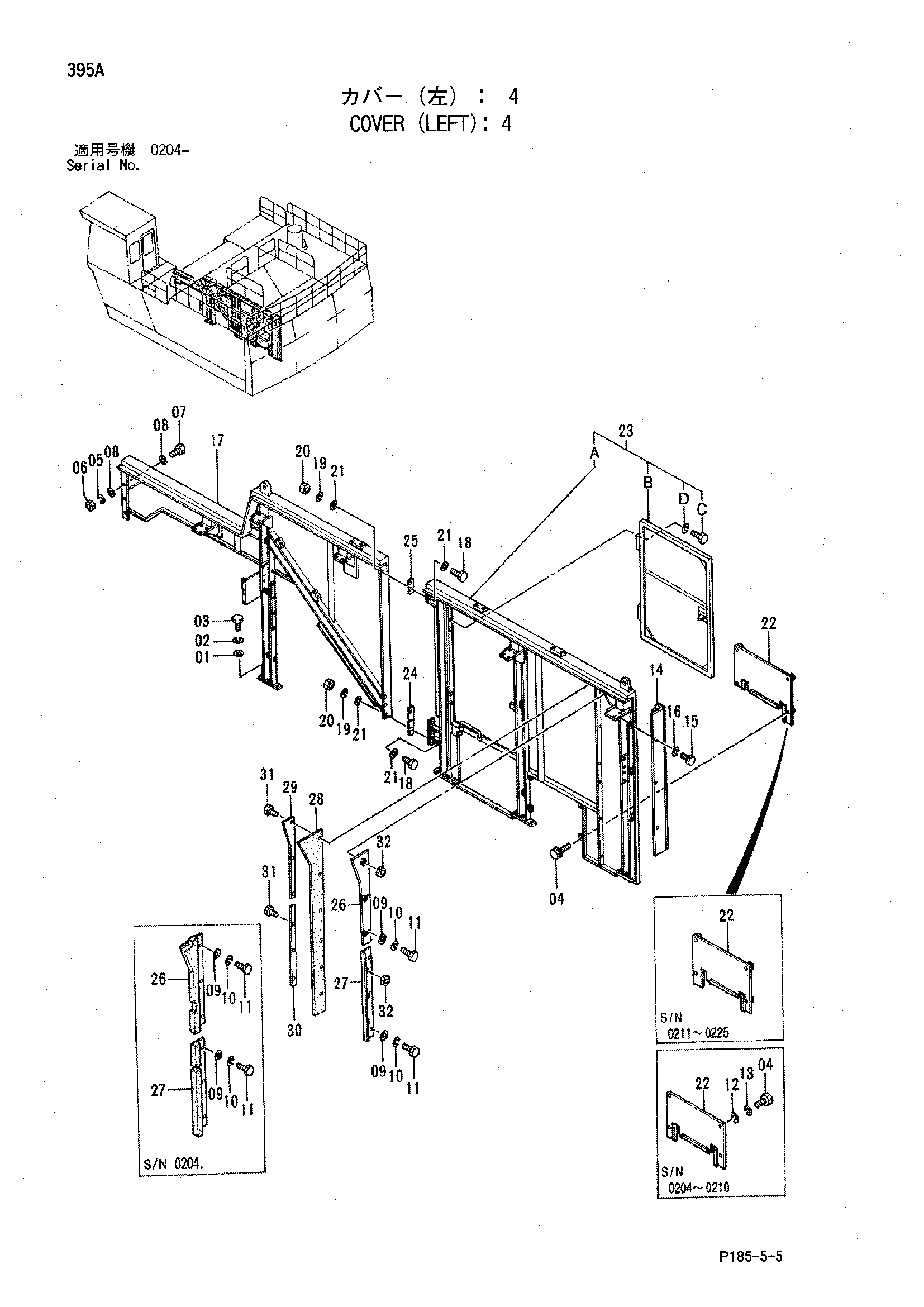

Заводская схема «Крышка (левый): 4» для HITACHI EX3500. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4114405 | Шайба | 8 |
| 02 | A590916 | Пружинная шайба | 8 |
| 03 | J931645 | Болт | 8 |
| 04 | J901225 | Болт | 4 |
| 04 | J021235 | Болт с шайбой | 4 |
| 05 | A590912 | Пружинная шайба | 4 |
| 06 | J950012 | Гайка | 4 |
| 07 | J901240 | Болт | 4 |
| 08 | 449490 | Шайба | 8 |
| 09 | 449490 | Шайба | 6 |
| 10 | A590912 | Пружинная шайба | 6 |
| 11 | J901220 | Болт | 6 |
| 12 | A590112 | Плоская шайба | 4 |
| 13 | A590912 | Пружинная шайба | 4 |
| 14 | 8048151 | Крышка | 1 |
| 15 | J901016 | Болт | 3 |
| 16 | A590910 | Пружинная шайба | 3 |
| 17 | 5003656 | Крышка | 1 |
| 18 | J901645 | Болт | 5 |
| 19 | A590916 | Пружинная шайба | 5 |
| 20 | J951016 | Гайка | 5 |
| 21 | A590116 | Плоская шайба | 10 |
| 22 | 3060814 | Крышка | 1 |
| 22 | 8056484 замена: 8060502 | Крышка | 1 |
| 22 | 8060502 | Крышка | 1 |
| 23 | 9114533 | Крышка в сборе | 1 |
| 23A | 5003656 | Крышка | 1 |
| 23B | 7025676 | Дверь | 1 |
| 23C | J900816 | Болт | 4 |
| 23D | A590908 | Пружинная шайба | 4 |
| 24 | 4301270 | Регулировочная шайба 1.0mm | 1 |
| 25 | 4301271 | Регулировочная шайба 1.0mm | 1 |
| 26 | 8053612 | Пластина | 1 |
| 26 | 8052231 | Крышка | 1 |
| 27 | 8053611 | Пластина | 1 |
| 27 | 8054643 | Крышка | 1 |
| 28 | 3058981 | Крышка резиновый | 1 |
| 29 | 4287961 | Пластина | 1 |
| 30 | 4287962 | Пластина | 1 |
| 31 | J901030 | Болт | 6 |
| 32 | J950010 | Гайка | 6 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3500 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
