Передний трубопроводы (погрузчик): 1 — HITACHI EX3500

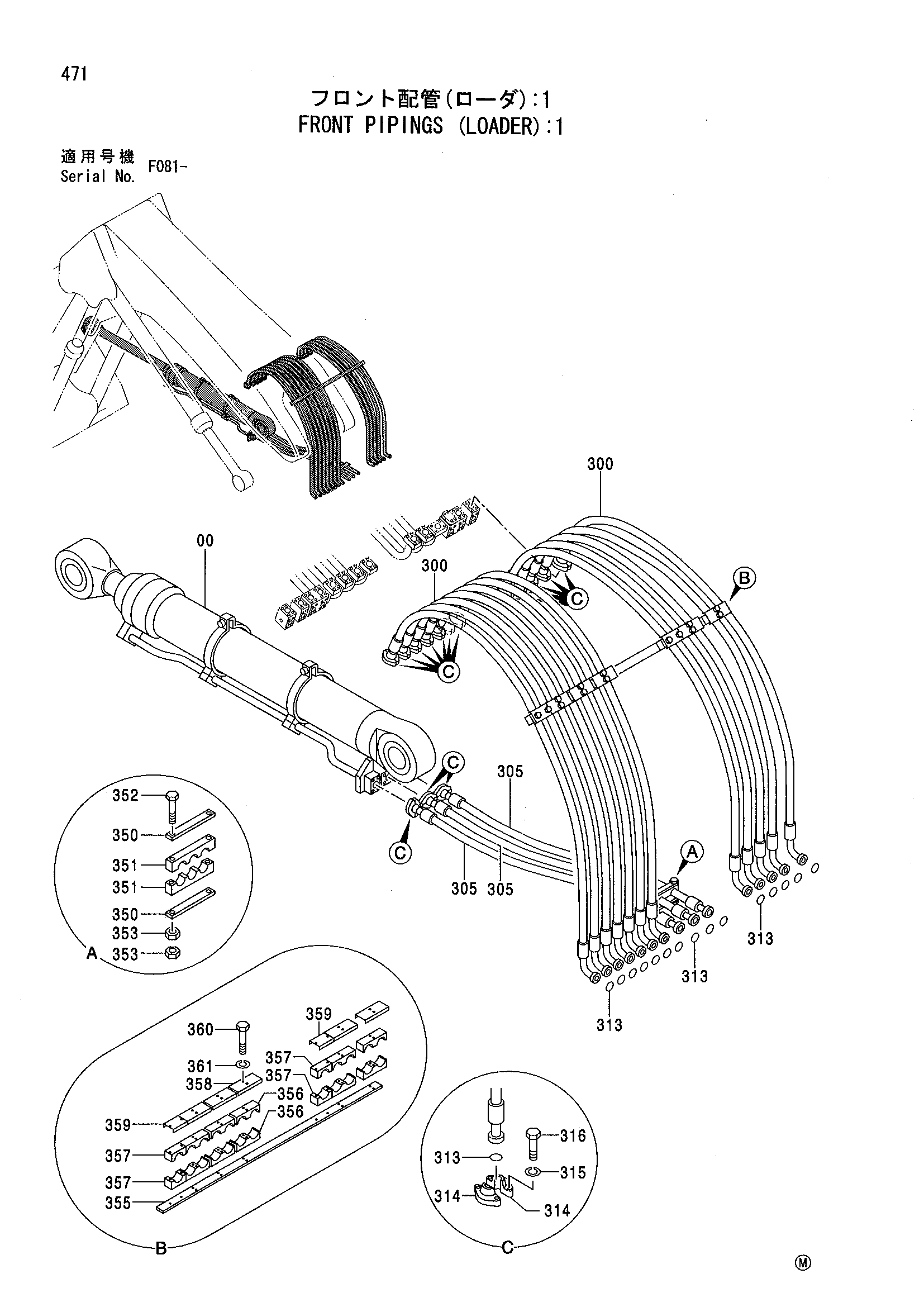

Заводская схема «Передний трубопроводы (погрузчик): 1» для HITACHI EX3500. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4354550 | Гидроцилиндр рукояти | 1 |
| 300 | 4325460 | Шланг | 12 |
| 305 | 4325461 | Шланг | 3 |
| 313 | 4510170 | Уплотнительное кольцо | 30 |
| 314 | 4169565 | Разъёмный фланец | 30 |
| 315 | A590920 | Пружинная шайба | 60 |
| 316 | J912070 | Болт | 60 |
| 350 | 4379743 | Пластина | 2 |
| 351 | 4379693 | Хомут | 2 |
| 352 | J901212 | Болт | 2 |
| 353 | J950012 | Гайка | 4 |
| 355 | 8086359 | Пластина | 1 |
| 356 | 4383223 | Хомут | 10 |
| 357 | 4383224 | Хомут | 4 |
| 358 | 4410171 | Хомут | 5 |
| 359 | 4410170 | Хомут | 2 |
| 360 | J901212 | Болт | 14 |
| 361 | A590912 | Пружинная шайба | 14 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3500 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
