Пилотный трубопроводы (4-5) — HITACHI EX3500

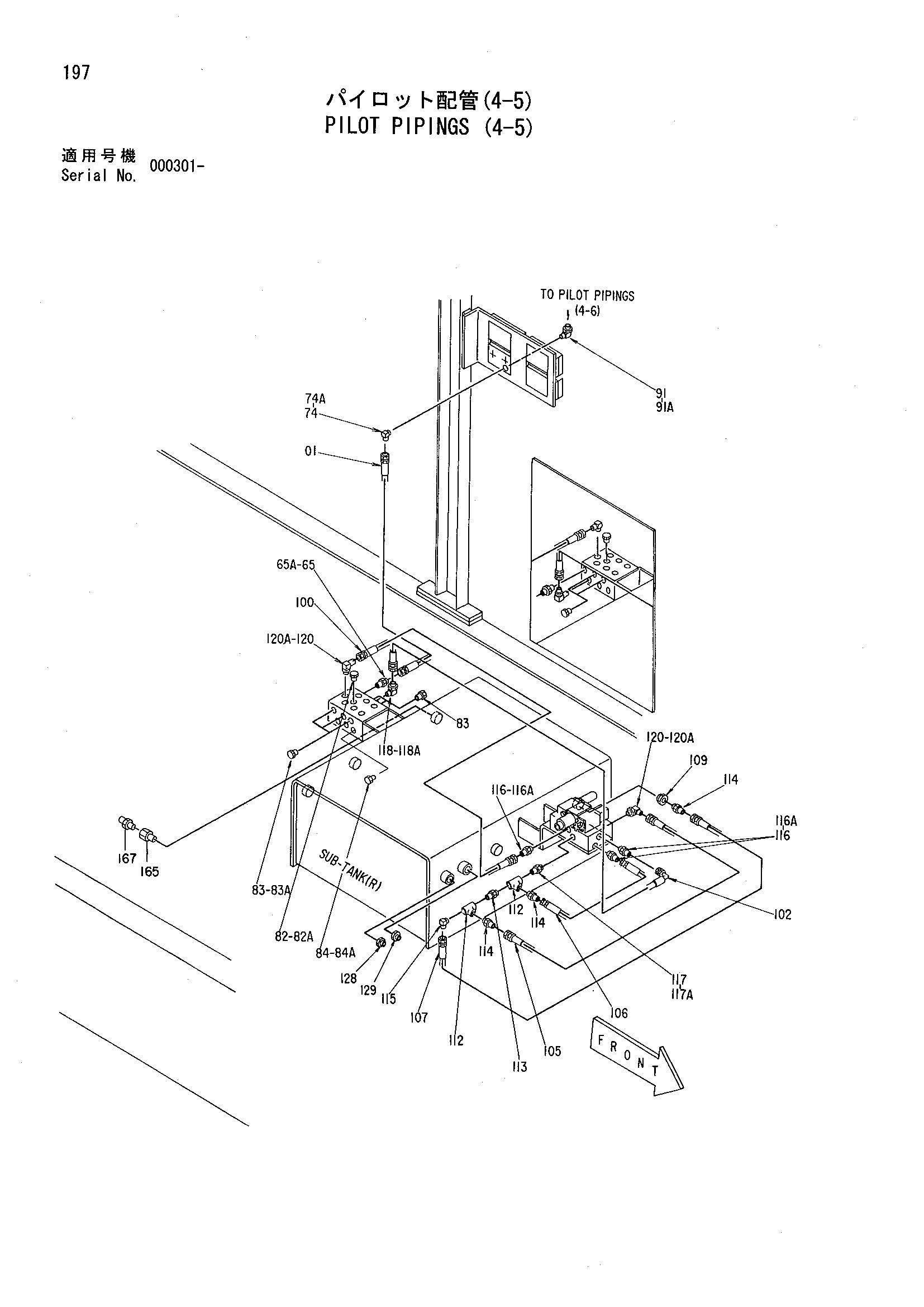

Заводская схема «Пилотный трубопроводы (4-5)» для HITACHI EX3500. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4066924 | Шланг | 1 |
| 65 | 4180350 | Адаптер | 1 |
| 65A | 4509180 | Уплотнительное кольцо | 1 |
| 74 | 4169594 | Угловой штуцер | 1 |
| 74A | 4509180 | Уплотнительное кольцо | 1 |
| 82 | 4093624 | Пробка | 1 |
| 82A | 957366 | Уплотнительное кольцо | 1 |
| 83 | 4092534 | Пробка | 5 |
| 83A | 4509180 | Уплотнительное кольцо | 1 |
| 84 | 4093624 | Пробка | 1 |
| 84A | 957366 | Уплотнительное кольцо | 1 |
| 91 | 4095133 | Угловой штуцер | 1 |
| 91A | 4509180 | Уплотнительное кольцо | 1 |
| 100 | 4066924 | Шланг | 1 |
| 102 | 4196283 | Шланг | 1 |
| 105 | 4055144 | Шланг | 1 |
| 106 | 4141973 | Шланг | 1 |
| 107 | 4098515 | Шланг | 1 |
| 109 | 4316099 | Переходник | 1 |
| 112 | 94-0660 | Тройник | 2 |
| 113 | 94-1701 | Адаптер | 1 |
| 114 | 94-1301 | Адаптер | 3 |
| 115 | 94-1401 | Угловой штуцер | 1 |
| 116 | 4042030 | Адаптер | 3 |
| 116A | 957366 | Уплотнительное кольцо | 1 |
| 117 | 4152200 | Адаптер | 1 |
| 117A | 957366 | Уплотнительное кольцо | 1 |
| 118 | 4169594 | Угловой штуцер | 1 |
| 118A | 4509180 | Уплотнительное кольцо | 1 |
| 120 | 4112300 | Угловой штуцер | 2 |
| 120A | 957366 | Уплотнительное кольцо | 1 |
| 128 | 94-2025 | Пробка | 1 |
| 129 | 94-2026 | Пробка | 1 |
| 165 | 94-1603 | Переходник | 1 |
| 167 | 94-1303 | Адаптер | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3500 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
