Смазка трубопроводы <экскаватор> — HITACHI EX3500

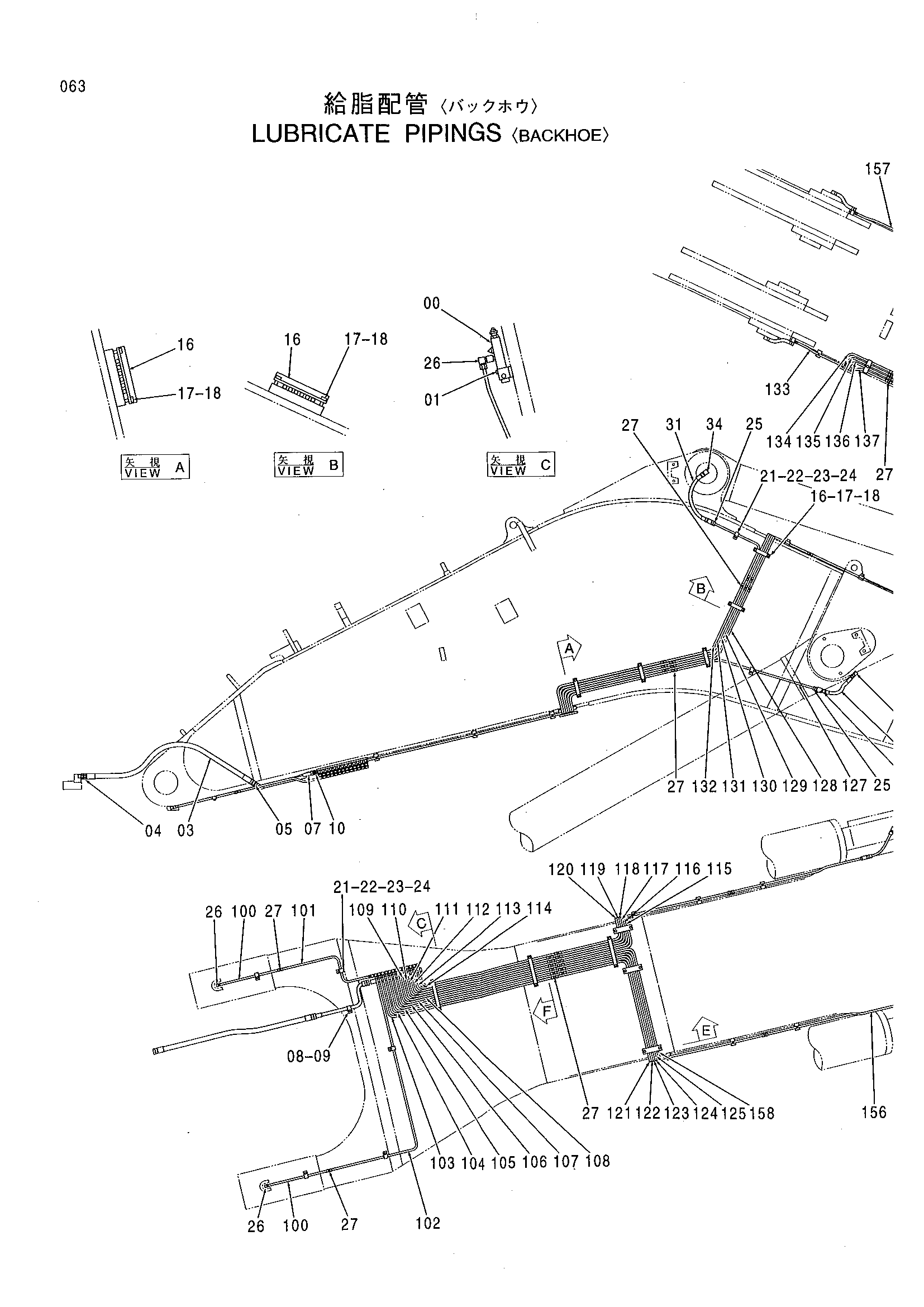

Заводская схема «Смазка трубопроводы <экскаватор>» для HITACHI EX3500. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	4253249	Клапан	1
01	J010845	Болт с шайбой	5
03	4243258	Шланг	1
04	94-1304	Адаптер	1
05	4110876	Адаптер	1
07	8042701	Трубка	1
08	4138227	Хомут трубки	1
09	J011040	Болт с шайбой	1
10	4203689	Адаптер	1
14	4054027	Хомут	3
15	4054026	Хомут	1
16	4054025	Хомут	15
17	J901028	Болт	38
18	A590910	Пружинная шайба	38
19	4032158	Хомут	10
20	4032159	Резиновая прокладка	10
21	4032160	Хомут	11
22	4032161	Резиновая прокладка	11
23	J901228	Болт	21
24	A590912	Пружинная шайба	21
25	4122125	Адаптер	10
26	4147587	Угловой штуцер	18
27	4151901	Адаптер	60
30	4229113	Шланг	2
31	4229114	Шланг	2
32	4229115	Шланг	6
33	4147585	Адаптер	8
34	4147586	Угловой штуцер	6
100	4228974	Трубка	2
101	4228975	Трубка	1
102	4228976	Трубка	1
103	4228977	Трубка	1
104	4228978	Трубка	1
105	4228979	Трубка	1
106	4228980	Трубка	1
107	4228981	Трубка	1
108	4228982	Трубка	1
109	4228983	Трубка	1
110	4228984	Трубка	1
111	4228985	Трубка	1
112	4228986	Трубка	1
113	4228987	Трубка	1
114	4228988	Трубка	1
115	4228989	Трубка	1
116	4228990	Трубка	1
117	4228991	Трубка	1
118	4228992	Трубка	1
119	4228993	Трубка	1
120	4228994	Трубка	1
121	4228995	Трубка	1
122	4228996	Трубка	1
123	4228997	Трубка	1
124	4228998	Трубка	1
125	4228999	Трубка	1
127	4229001	Трубка	1
128	4229002	Трубка	2
129	4229003	Трубка	2
130	4229004	Трубка	2
131	4229005	Трубка	2
132	4229006	Трубка	2
133	4229007	Трубка	1
134	4229008	Трубка	1
135	4229009	Трубка	1
136	4229010	Трубка	1
137	4229011	Трубка	1
138	4229012	Трубка	1
139	4229013	Трубка	1
140	4229014	Трубка	1
141	4229015	Трубка	1
142	4229016	Трубка	8
143	4229017	Трубка	2
144	4229018	Трубка	2
145	4229019	Трубка	2
146	4229020	Трубка	1
147	4229021	Трубка	1
148	4229022	Трубка	1
149	4229023	Трубка	1
150	4229024	Трубка	1
151	4229025	Трубка	1
152	4229026	Трубка	1
153	4229027	Трубка	1
154	4229028	Трубка	1
155	4229029	Трубка	1
156	4229030	Трубка	1
157	4229031	Трубка	1
158	4229000	Трубка	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX3500 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
