Крыло (правый) — HITACHI EX3500

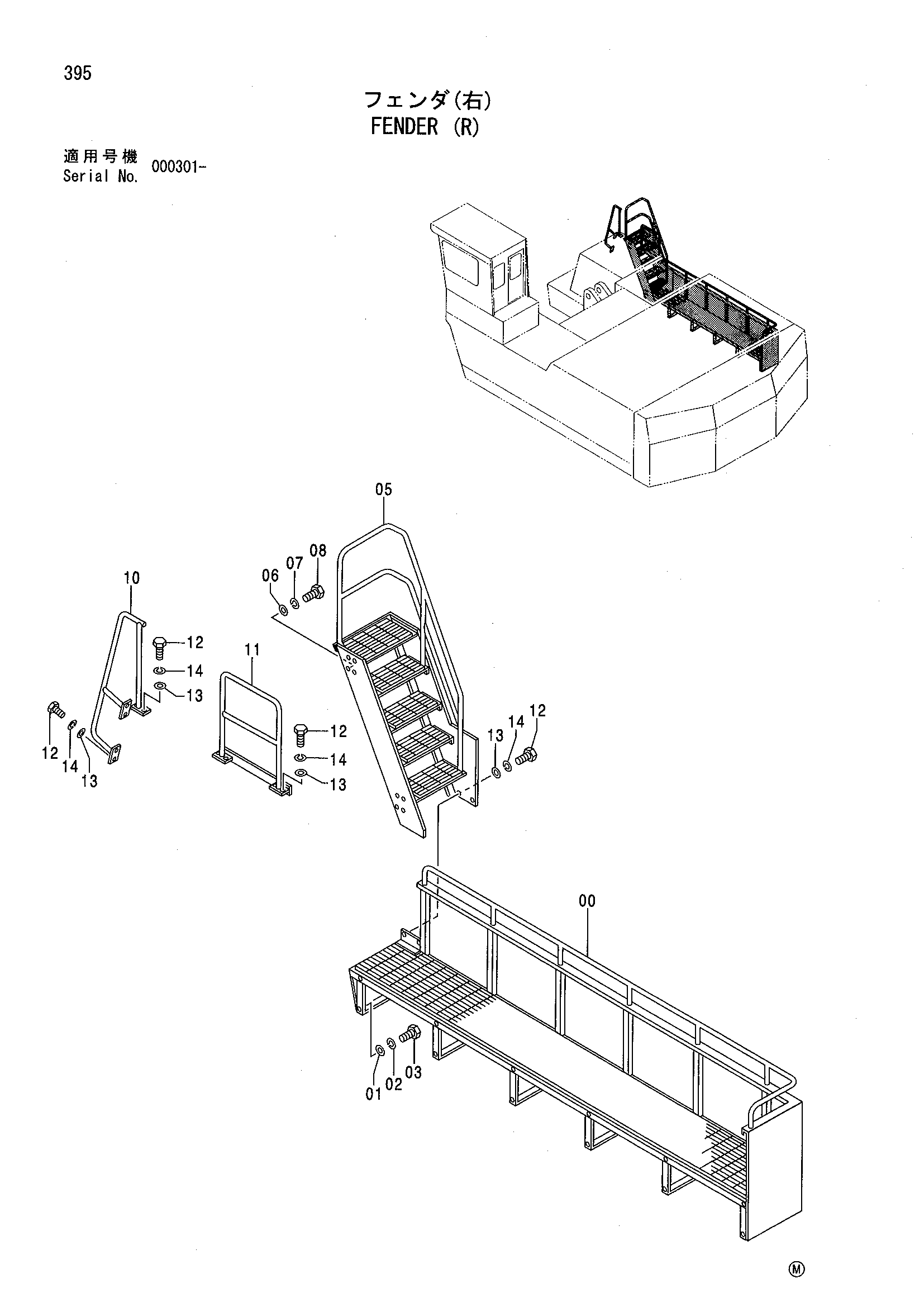

Заводская схема «Крыло (правый)» для HITACHI EX3500. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	5005128	Ступень	1
01	4086891	Шайба	12
02	A590912	Пружинная шайба	12
03	J901225	Болт	12
03	J901230	Болт	12
05	6015879	Ступень	1
06	4086891	Шайба	8
07	A590912	Пружинная шайба	8
08	J901225	Болт	8
10	8052816	Поручень	1
11	8052821	Поручень	1
12	J901235	Болт	12
13	449490	Шайба	12
14	A590912	Пружинная шайба	12

Для точного подбора сообщите каталожный номер, модель HITACHI EX3500 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
