Крышка — HITACHI EX3500

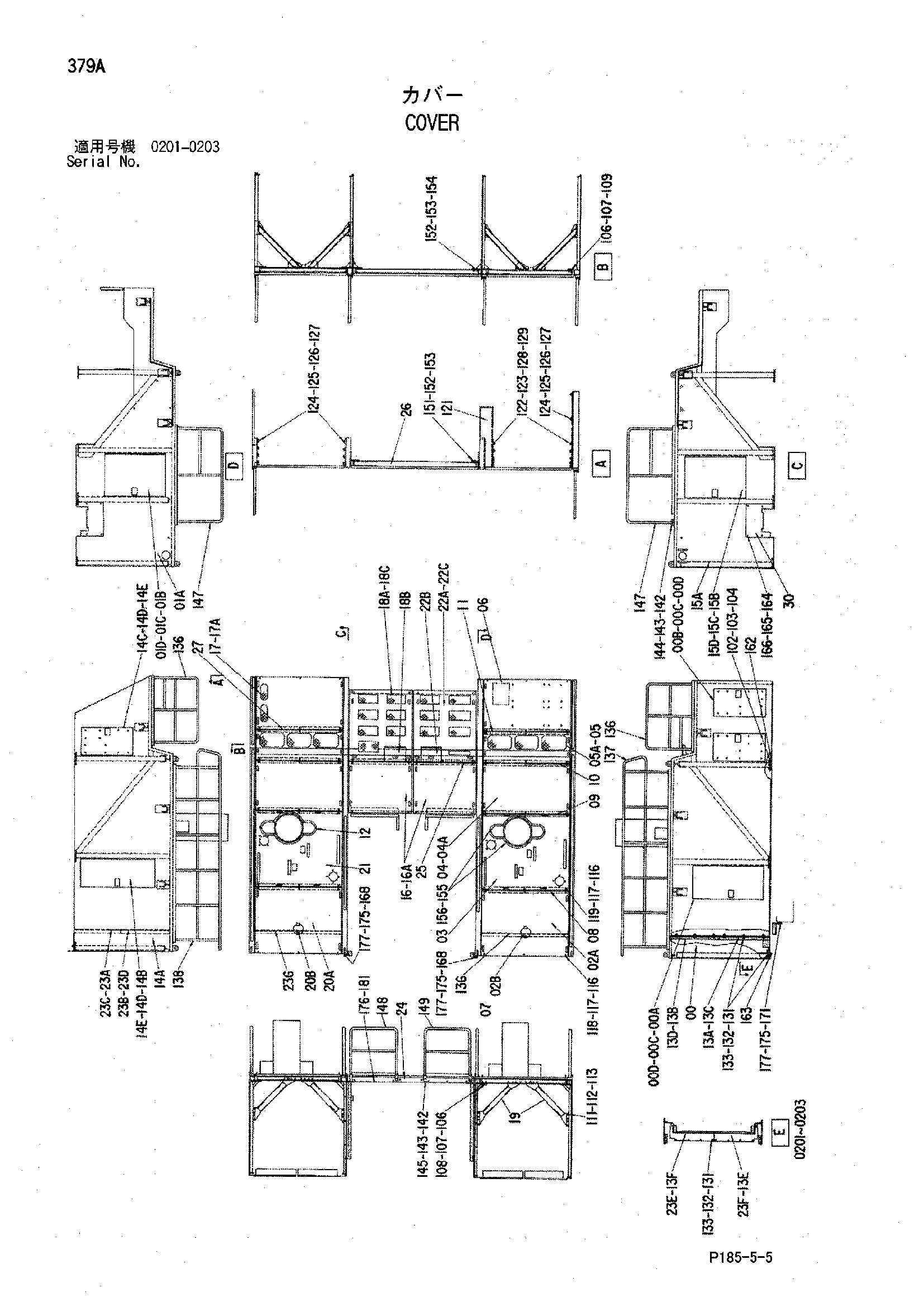

Заводская схема «Крышка» для HITACHI EX3500. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4288930 | Крышка | 1 |
| 00A | 4288933 | Дверь | 1 |
| 00B | 4288932 | Дверь | 2 |
| 00C | J900816 | Болт | 12 |
| 00D | A590908 | Шайба | 12 |
| 01A-D | 9075575 | Крышка в сборе | 1 |
| 01A | 4288931 | Крышка | 1 |
| 01B | 4208793 | Дверь | 1 |
| 01C | J900816 | Болт | 4 |
| 01D | A590908 | Пружинная шайба | 4 |
| 02A-B | 9075576 | Панель в сборе | 1 |
| 02A | 4208781 | Панель | 1 |
| 02B | 4208786 | Крышка | 1 |
| 03 | 4275838 | Крышка | 1 |
| 04 | 4208783 | Панель | 2 |
| 04A | 4232190 | Рукоятка | 1 |
| 05 | 4262568 | Панель | 2 |
| 05A | 4232190 | Рукоятка | 1 |
| 06 | 4288934 | Панель | 1 |
| 07 | 4208787 | Балка | 2 |
| 08 | 4208788 | Балка | 2 |
| 09 | 4208789 | Балка | 2 |
| 10 | 4208790 | Балка | 2 |
| 11 | 4208791 | Балка | 1 |
| 12 | 4277665 | Крышка | 2 |
| 13A-G | 9075578 | Крышка в сборе | 1 |
| 13A | 4208796 | Пластина | 1 |
| 13B | 4208797 | Пластина | 1 |
| 13C | 4208798 | Пластина | 1 |
| 13D | 4208799 | Пластина | 1 |
| 13E | 4208800 | Пластина | 1 |
| 13F | 4208801 | Пластина | 1 |
| 13G | 4208802 | Резиновая прокладка | 1 |
| 14A-E | 9075579 | Крышка в сборе | 1 |
| 14A | 4208803 | Крышка | 1 |
| 14B | 4208807 | Дверь | 1 |
| 14C | 4272717 | Дверь | 1 |
| 14D | J900816 | Болт | 8 |
| 14E | A590908 | Пружинная шайба | 8 |
| 15A-D | 9075580 | Крышка в сборе | 1 |
| 15A | 4208804 | Крышка | 1 |
| 15B | 4208812 | Дверь | 1 |
| 15C | J900816 | Болт | 4 |
| 15D | A590908 | Пружинная шайба | 4 |
| 16 | 4208805 | Панель | 2 |
| 16A | 4232190 | Рукоятка | 1 |
| 17 | 4208806 | Панель | 1 |
| 17A | 4232190 | Рукоятка | 1 |
| 18A-C | 9098458 | Панель в сборе | 1 |
| 18A | 4264663 | Панель | 1 |
| 18B | 4208818 | Дверь | 1 |
| 18C | 4297140 | Рукоятка | 1 |
| 19 | 8028344 | Стойка | 8 |
| 20A-B | 9075582 | Панель в сборе | 1 |
| 20A | 4208809 | Панель | 1 |
| 20B | 4208786 | Крышка | 1 |
| 21 | 4275839 | Крышка | 1 |
| 22A-C | 9098459 | Панель в сборе | 1 |
| 22A | 4264664 | Панель | 1 |
| 22B | 4208818 | Дверь | 1 |
| 22C | 4297140 | Рукоятка | 1 |
| 23A-G | 9075584 | Крышка в сборе | 1 |
| 23A | 4208813 | Пластина | 1 |
| 23B | 4208814 | Пластина | 1 |
| 23C | 4208815 | Пластина | 1 |
| 23D | 4208816 | Пластина | 1 |
| 23E | 4208800 | Пластина | 1 |
| 23F | 4208801 | Пластина | 1 |
| 23G | 4208817 | Резиновая прокладка | 1 |
| 24 | 4266011 | Балка | 1 |
| 25 | 4208820 | Балка | 1 |
| 26 | 4208821 | Балка | 1 |
| 27 | 4208822 | Балка | 1 |
| 30 | 4264662 | Крышка | 2 |
| 102 | 4114405 | Шайба | 38 |
| 103 | A590916 | Пружинная шайба | 38 |
| 104 | J931645 | Болт | 38 |
| 106 | A590112 | Шайба | 64 |
| 107 | A590912 | Пружинная шайба | 64 |
| 108 | J901235 | Болт | 8 |
| 109 | J901240 | Болт | 56 |
| 111 | A590112 | Шайба | 64 |
| 112 | A590912 | Пружинная шайба | 64 |
| 113 | J901235 | Болт | 64 |
| 116 | 449490 | Шайба | 78 |
| 117 | A590912 | Пружинная шайба | 78 |
| 118 | J901260 | Болт | 20 |
| 119 | J901270 | Болт | 58 |
| 121 | 7016912 | Кронштейн | 1 |
| 122 | 4114405 | Шайба | 30 |
| 123 | A590916 | Пружинная шайба | 15 |
| 124 | A590112 | Шайба | 20 |
| 125 | A590912 | Пружинная шайба | 10 |
| 126 | J950012 | Гайка | 10 |
| 127 | J901240 | Болт | 10 |
| 128 | M660016 | U-образная гайка | 15 |
| 129 | J901650 | Болт | 15 |
| 131 | 449490 | Шайба | 40 |
| 132 | A590912 | Пружинная шайба | 40 |
| 133 | J901220 | Болт | 40 |
| 136 | 8036032 | Поручень | 2 |
| 137 | 7017102 | Поручень | 1 |
| 138 | 7017103 | Поручень | 1 |
| 142 | 449490 | Шайба | 56 |
| 143 | A590912 | Пружинная шайба | 56 |
| 144 | J901235 | Болт | 48 |
| 145 | J901270 | Болт | 8 |
| 147 | 8036529 | Поручень | 2 |
| 148 | 8036530 | Поручень | 1 |
| 149 | 8036349 | Поручень | 1 |
| 151 | 4086891 | Шайба | 20 |
| 152 | A590912 | Пружинная шайба | 20 |
| 153 | J901235 | Болт | 12 |
| 154 | J901240 | Болт | 8 |
| 155 | A590912 | Пружинная шайба | 12 |
| 156 | J901225 замена: J901230 | Болт | 12 |
| 156 | J901230 | Болт | 12 |
| 162 | 4203520 | Регулировочная шайба | 5 |
| 163 | 4203521 | Регулировочная шайба | 4 |
| 164 | A590912 | Пружинная шайба | 8 |
| 165 | A590112 | Шайба | 8 |
| 166 | J901225 | Болт | 8 |
| 168 | 8048151 | Крышка | 2 |
| 171 | 7023552 | Крышка | 2 |
| 175 | J901016 | Болт | 18 |
| 176 | J901216 | Болт | 8 |
| 177 | A590910 | Пружинная шайба | 64 |
| 181 | A590912 | Пружинная шайба | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3500 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
