Глушитель — HITACHI EX3500

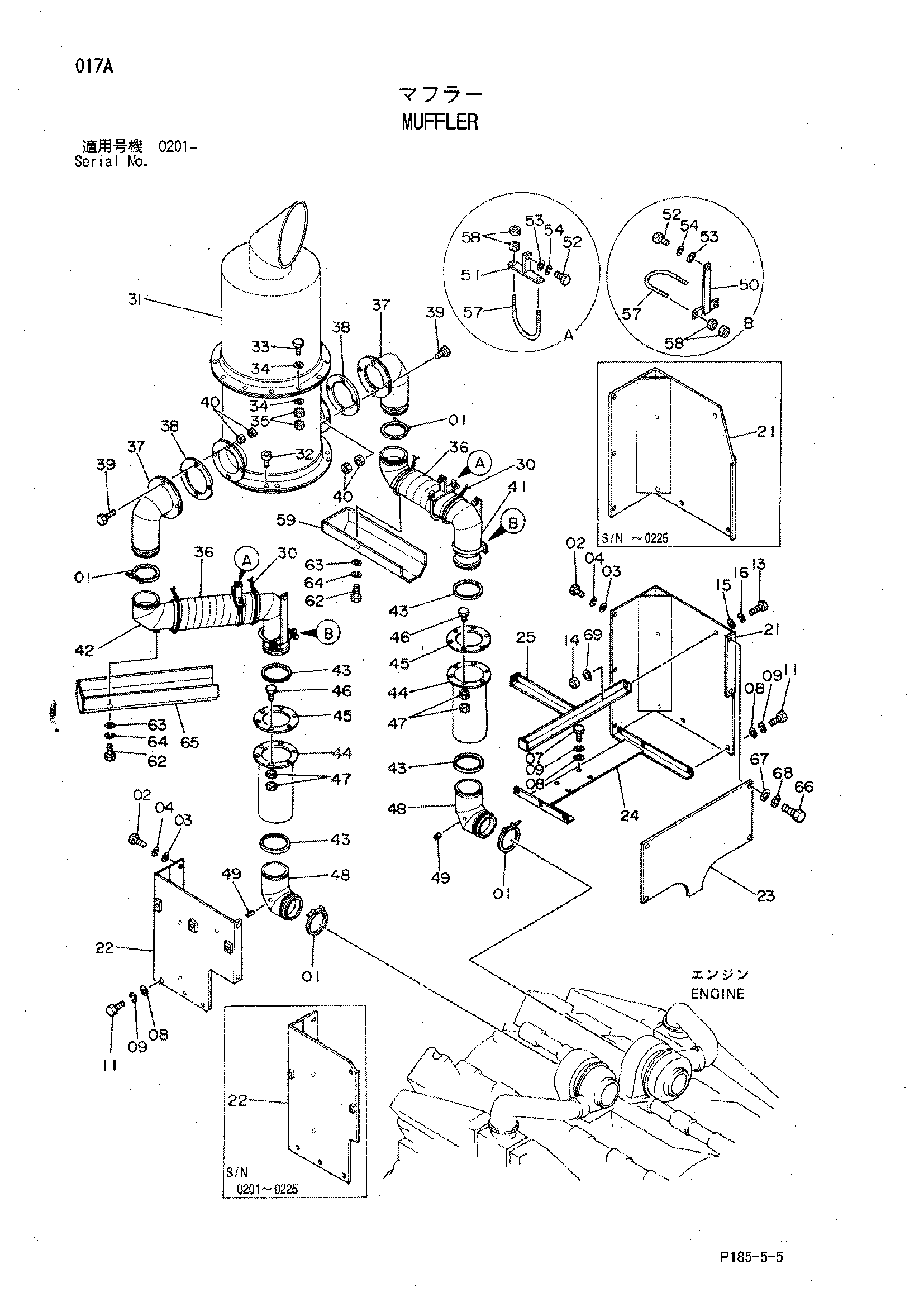

Заводская схема «Глушитель» для HITACHI EX3500. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4085071 | Лента | 4 |
| 02 | J901030 | Болт | 6 |
| 02 | J901025 | Болт | 6 |
| 03 | J217083 | Шайба | 6 |
| 04 | A590910 | Пружинная шайба | 6 |
| 07 | J901030 | Болт | 4 |
| 08 | J217083 | Шайба | 10 |
| 09 | A590910 | Пружинная шайба | 10 |
| 11 | J901030 | Болт | 6 |
| 11 | J901025 | Болт | 6 |
| 13 | J901030 | Болт | 3 |
| 14 | J950010 | Гайка | 3 |
| 15 | J217083 | Шайба | 3 |
| 16 | A590910 | Пружинная шайба | 3 |
| 21 | 7025006 | Крышка | 1 |
| 21 | 7028458 | Крышка | 1 |
| 22 | 7025007 | Крышка | 1 |
| 22 | 7028459 | Крышка | 1 |
| 23 | 3068918 | Крышка | 1 |
| 24 | 8052194 | Кронштейн | 1 |
| 24 | 8060695 | Кронштейн | 1 |
| 25 | 8052195 | Кронштейн | 1 |
| 25 | 8060696 | Кронштейн | 1 |
| 30 | 4279177 | Провод | 4 |
| 31 | 4267322 | Глушитель | 1 |
| 32 | M341436 | Болт с внутренним шестигранником | 8 |
| 33 | J901240 | Болт | 12 |
| 34 | 4086891 | Шайба | 24 |
| 35 | J950012 | Гайка | 24 |
| 36 | 4199263 | Клотх | 2 |
| 37 | 8047255 | Трубка | 2 |
| 38 | 4085068 | Прокладка | 2 |
| 38 | 4368844 | Прокладка | 2 |
| 39 | J901250 | Болт | 8 |
| 40 | M520012 | Гайка | 16 |
| 41 | 7022009 | Трубка | 1 |
| 42 | 7022010 | Трубка | 1 |
| 43 | 3013864 | Уплотнительное кольцо | 4 |
| 44 | 8041218 | Трубка | 2 |
| 45 | 4218317 | Пластина | 4 |
| 46 | J901040 | Болт | 12 |
| 47 | M520010 | Гайка | 24 |
| 48 | 8041217 | Трубка | 2 |
| 49 | 94-2022 | Пробка | 2 |
| 50 | 9737201 | Кронштейн | 2 |
| 51 | 9737048 | Кронштейн | 2 |
| 52 | J901025 | Болт | 4 |
| 53 | A590110 | Плоская шайба | 4 |
| 54 | A590910 | Пружинная шайба | 4 |
| 57 | 4262594 | U-образный болт | 4 |
| 58 | M520012 | Гайка | 16 |
| 59 | 9738055 | Крышка | 1 |
| 62 | J901020 | Болт | 4 |
| 63 | J217083 | Шайба | 4 |
| 64 | A590910 | Пружинная шайба | 4 |
| 65 | 9738054 | Крышка | 1 |
| 66 | J901030 | Болт | 4 |
| 66 | J901025 | Болт | 4 |
| 67 | J217083 | Шайба | 4 |
| 68 | A590910 | Пружинная шайба | 4 |
| 69 | J217083 | Шайба | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3500 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
