Передний трубопроводы (стрела 9.6M): 3 — HITACHI EX3500

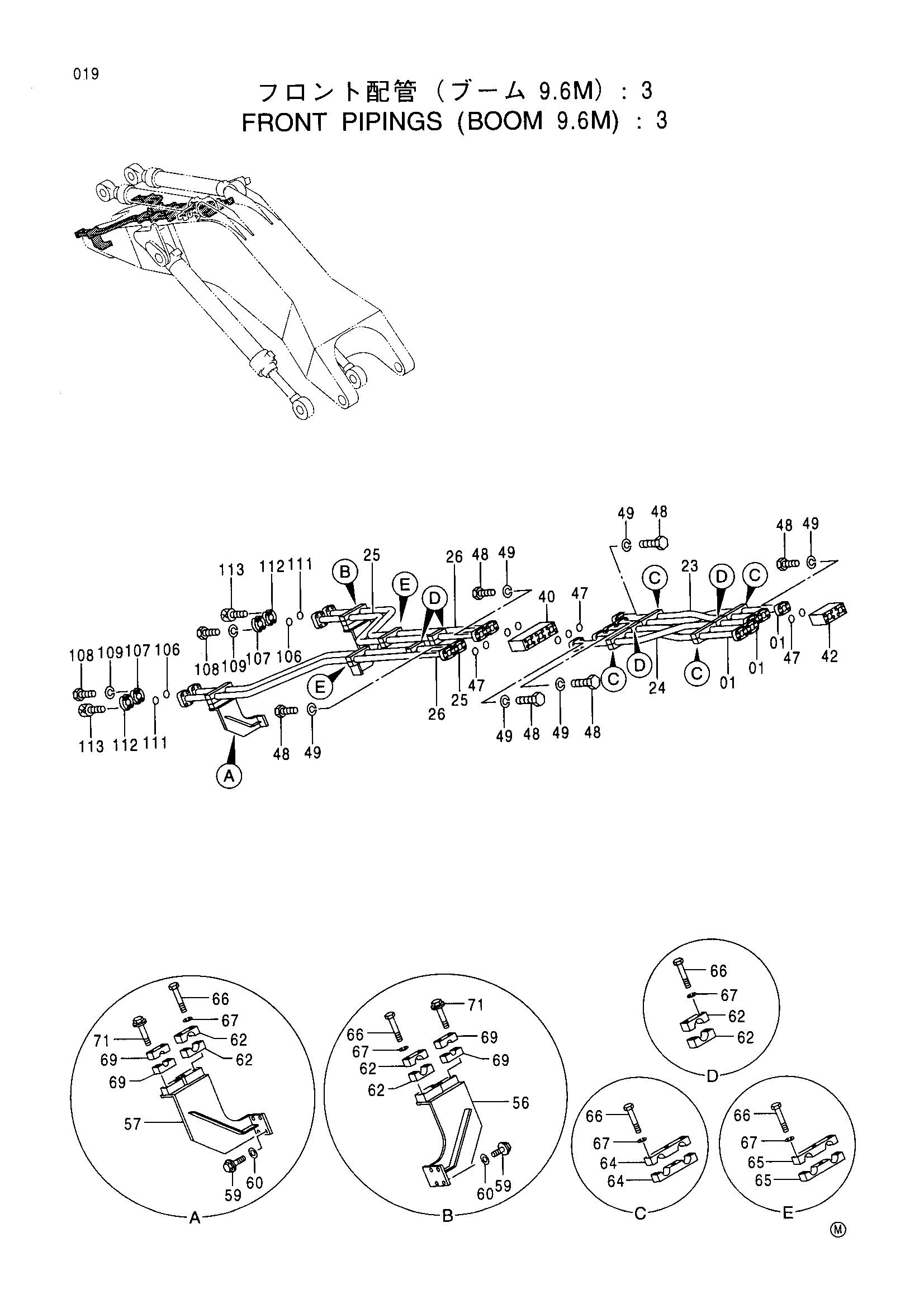

Заводская схема «Передний трубопроводы (стрела 9.6M): 3» для HITACHI EX3500. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 8071862 | Трубка | 3 |
| 23 | 8071818 | Трубка | 1 |
| 24 | 8071864 | Трубка | 1 |
| 25 | 8071867 | Трубка | 2 |
| 26 | 8071866 | Трубка | 2 |
| 40 | 4226931 | Коллектор | 1 |
| 42 | 4226930 | Коллектор | 1 |
| 47 | 4510170 | Уплотнительное кольцо | 9 |
| 48 | J932070 | Болт | 36 |
| 49 | A590920 | Пружинная шайба | 36 |
| 56 | 8057482 | Кронштейн | 1 |
| 57 | 8057483 | Кронштейн | 1 |
| 59 | J011250 | Болт с шайбой | 8 |
| 60 | J222012 | Шайба | 8 |
| 62 | 4357265 | Хомут трубки | 12 |
| 64 | 4362366 | Хомут трубки | 8 |
| 65 | 4362447 | Хомут трубки | 4 |
| 66 | J901403 | Болт | 30 |
| 67 | A590914 | Пружинная шайба | 30 |
| 69 | 4342723 | Хомут трубки | 4 |
| 71 | J011200 | Болт с шайбой | 4 |
| 106 | 4510170 | Уплотнительное кольцо | 2 |
| 107 | 4169565 | Разъёмный фланец | 4 |
| 108 | J932070 | Болт | 8 |
| 109 | A590920 | Пружинная шайба | 8 |
| 111 | 4510169 | Уплотнительное кольцо | 2 |
| 112 | 4075854 | Разъёмный фланец | 4 |
| 113 | M341650 | Болт с внутренним шестигранником | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3500 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
