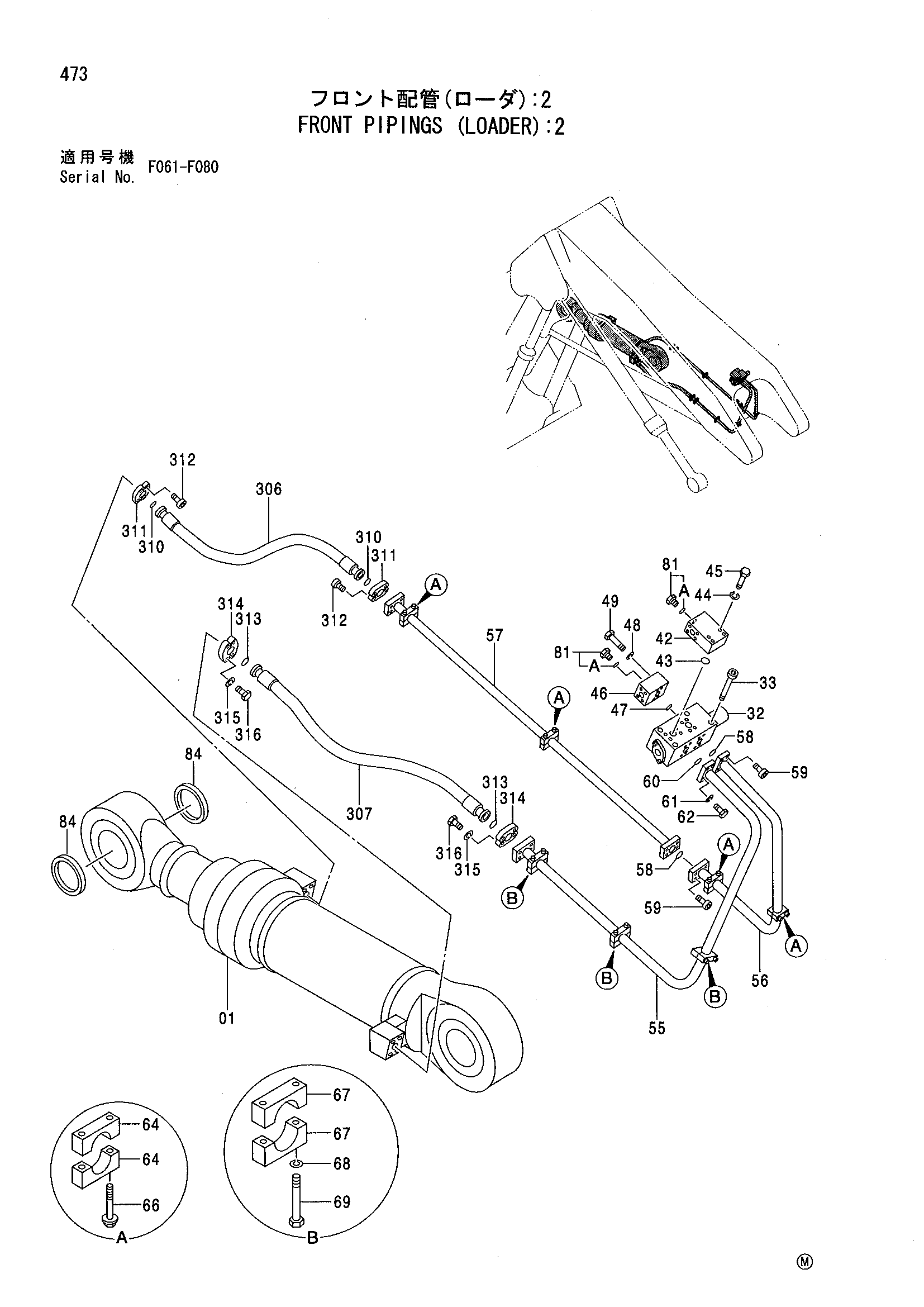

Передний трубопроводы (погрузчик): 2 — HITACHI EX3500
Заводская схема «Передний трубопроводы (погрузчик): 2» для HITACHI EX3500. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4289731 | Гидроцилиндр. уровень | 1 |
| 32 | 4182282 | Клапан | 1 |
| 33 | M341604 | Болт с внутренним шестигранником | 4 |
| 42 | 4182279 | Коллектор | 1 |
| 43 | 4510170 | Уплотнительное кольцо | 1 |
| 44 | A590920 | Пружинная шайба | 4 |
| 45 | J912000 | Болт | 4 |
| 46 | 3033082 | Блок | 1 |
| 47 | 4510169 | Уплотнительное кольцо | 1 |
| 48 | A590916 | Пружинная шайба | 4 |
| 49 | J901603 | Болт | 4 |
| 55 | 7031197 | Трубка | 1 |
| 56 | 7031198 | Трубка | 1 |
| 57 | 8064972 | Трубка | 1 |
| 58 | 4510169 | Уплотнительное кольцо | 2 |
| 59 | M341650 | Болт с внутренним шестигранником | 8 |
| 60 | 4510170 | Уплотнительное кольцо | 1 |
| 61 | A590920 | Пружинная шайба | 4 |
| 62 | J912070 | Болт | 4 |
| 64 | 4342723 | Хомут трубки | 8 |
| 66 | J011295 | Болт с шайбой | 8 |
| 67 | 4357265 | Хомут трубки | 6 |
| 68 | A590914 | Пружинная шайба | 6 |
| 69 | J901402 | Болт | 6 |
| 81 | 4093624 | Пробка | 2 |
| 81A | 957366 | Уплотнительное кольцо | 1 |
| 84 | 4244029 | Пылезащитное уплотнение | 2 |
| 306 | 4347836 | Шланг | 1 |
| 307 | 4325452 | Шланг | 1 |
| 310 | 4510169 | Уплотнительное кольцо | 2 |
| 311 | 4075854 | Разъёмный фланец | 4 |
| 312 | M341650 | Болт с внутренним шестигранником | 8 |
| 313 | 4510170 | Уплотнительное кольцо | 2 |
| 314 | 4169565 | Разъёмный фланец | 4 |
| 315 | A590920 | Пружинная шайба | 8 |
| 316 | J912070 | Болт | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3500 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
