Крышка (гусеница) — HITACHI EX3500

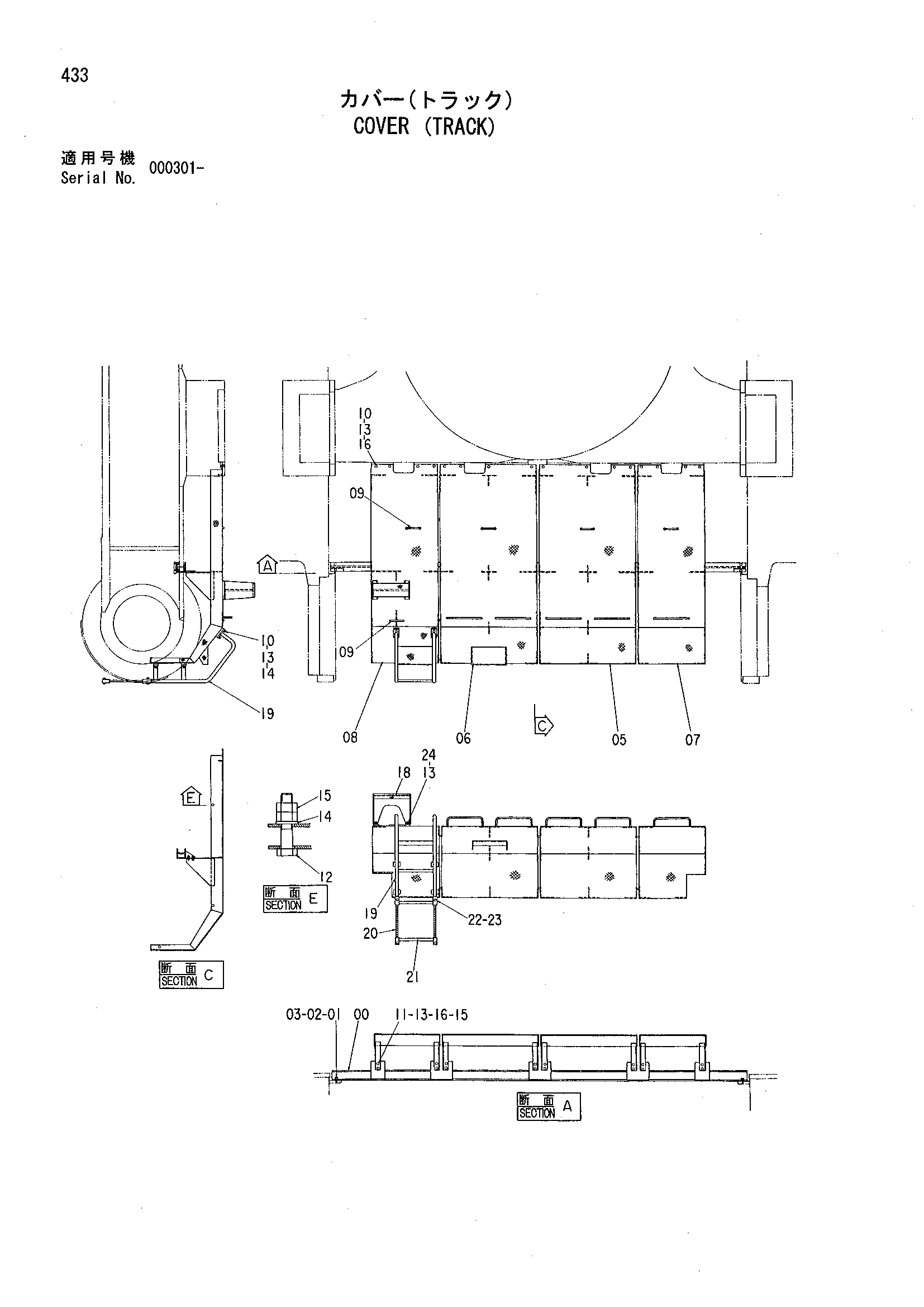

Заводская схема «Крышка (гусеница)» для HITACHI EX3500. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8037967 | Опора | 1 |
| 01 | J901635 | Болт | 4 |
| 02 | A590916 | Пружинная шайба | 4 |
| 03 | 4114405 | Шайба | 4 |
| 05 | 6007981 | Крышка R | 1 |
| 06 | 6007982 | Крышка L | 1 |
| 07 | 6007984 | Крышка R | 1 |
| 08 | 6007983 | Крышка L | 1 |
| 09 | 4189865 | Рукоятка | 5 |
| 10 | J901230 | Болт | 28 |
| 11 | J901240 | Болт | 16 |
| 12 | J901260 | Болт | 9 |
| 13 | A590912 | Пружинная шайба | 48 |
| 14 | A590112 | Шайба | 21 |
| 15 | J950012 | Гайка | 34 |
| 16 | 449490 | Шайба | 48 |
| 18 | 8036350 | Ступень | 1 |
| 19 | 8037968 | Ступень | 1 |
| 20 | 4200559 | Канат провод | 2 |
| 21 | 9727401 | Ступень | 1 |
| 22 | 4200558 | Палец | 4 |
| 23 | A764020 | Шплинт | 4 |
| 24 | J901225 | Болт | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3500 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
