Поворот ограничитель — HITACHI EX3500

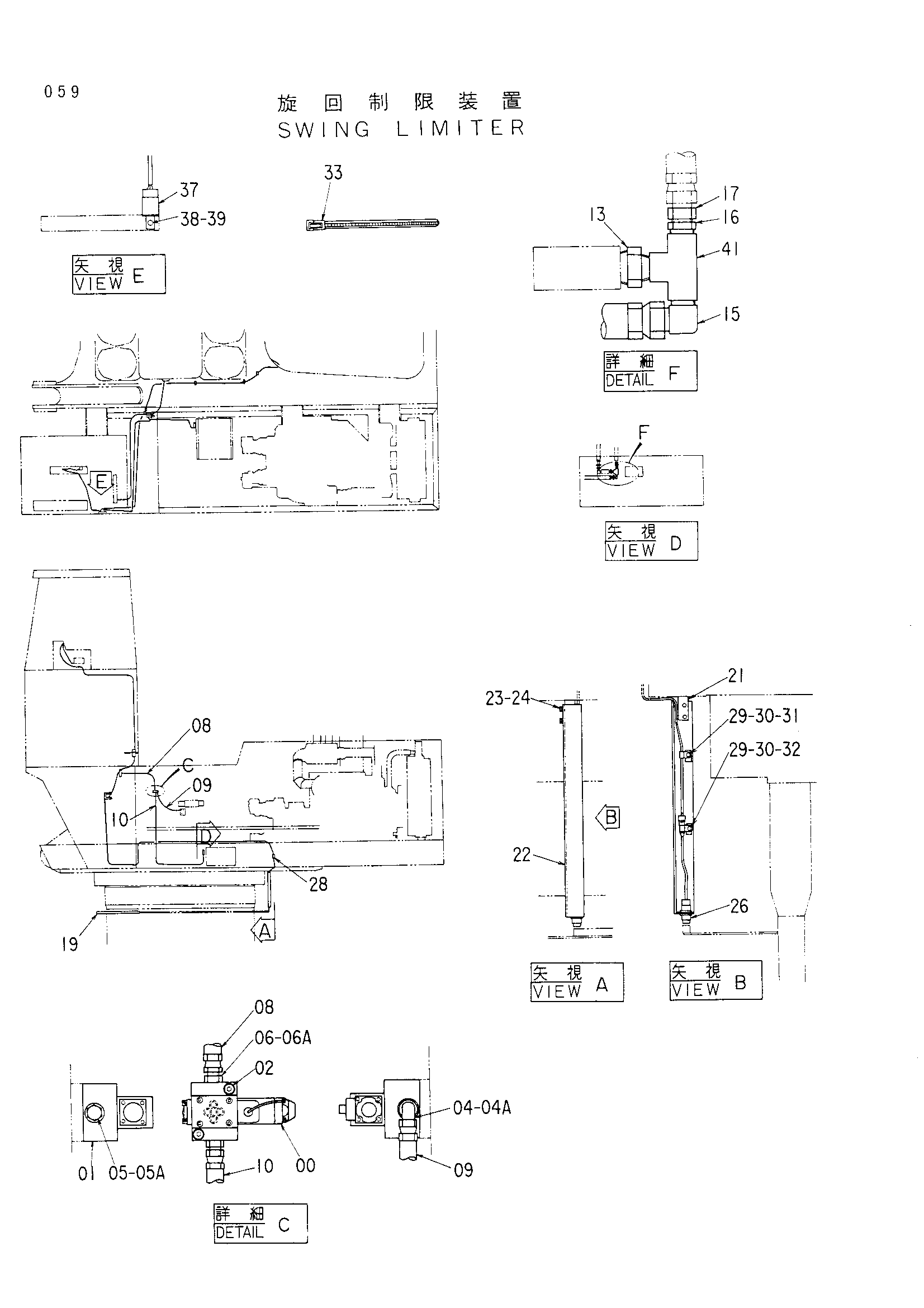

Заводская схема «Поворот ограничитель» для HITACHI EX3500. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4247001 | Электромагнитный клапан | 1 |
| 01 | 3047527 | Блок | 1 |
| 02 | M341050 | Болт с внутренним шестигранником | 2 |
| 04 | 4037761 | Угловой штуцер | 1 |
| 04A | 4509180 | Уплотнительное кольцо | 1 |
| 05 | 4092534 | Пробка | 1 |
| 05A | 4509180 | Уплотнительное кольцо | 1 |
| 06 | 4042031 | Адаптер | 2 |
| 06A | 4509180 | Уплотнительное кольцо | 1 |
| 08 | 4192092 | Шланг | 1 |
| 09 | 4151419 | Шланг | 1 |
| 10 | 4129348 | Шланг | 1 |
| 13 | 94-1909 | Адаптер | 1 |
| 15 | 94-1402 | Угловой штуцер | 1 |
| 16 | J728382 | Переходник | 1 |
| 17 | 94-1301 | Адаптер | 1 |
| 19 | 4248190 | Штанга | 1 |
| 21 | 4239885 | Седло винта | 1 |
| 22 | 8046068 | Кронштейн | 1 |
| 23 | J901225 | Болт | 2 |
| 24 | A590912 | Пружинная шайба | 2 |
| 26 | 4248189 | Выключатель | 1 |
| 28 | 4191435 | Седло винта | 4 |
| 29 | J901016 | Болт | 11 |
| 30 | A590910 | Пружинная шайба | 11 |
| 31 | 4190261 | Зажим | 15 |
| 32 | 4190273 | Зажим | 1 |
| 33 | 4055312 | Ленточный зажим | 20 |
| 37 | 4189566 | Реле | 1 |
| 38 | M430610 | Винт | 1 |
| 39 | A590906 | Пружинная шайба | 1 |
| 41 | J70483 | Тройник | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3500 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
