Передний трубопроводы (погрузчик): 7 — HITACHI EX3500

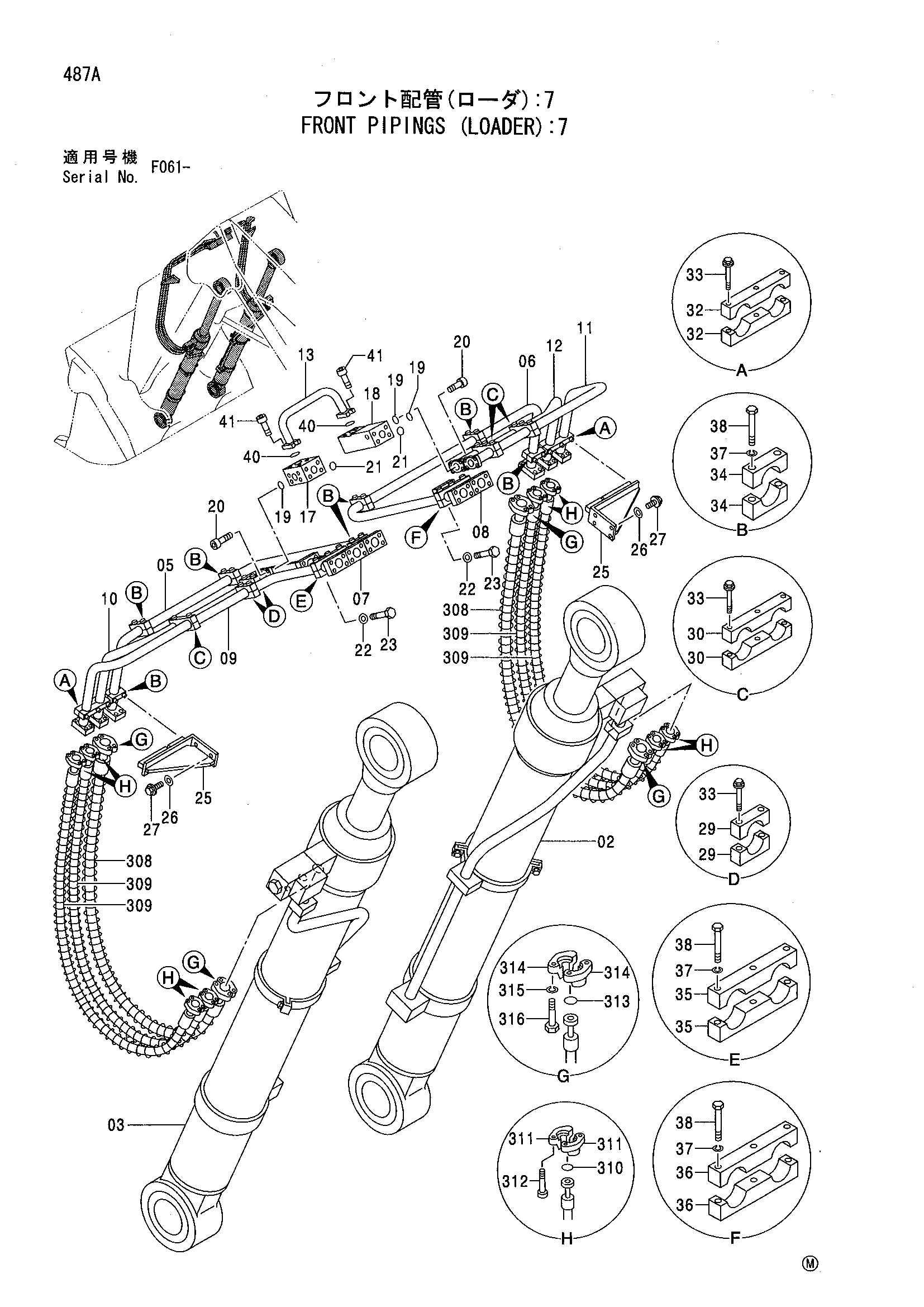

Заводская схема «Передний трубопроводы (погрузчик): 7» для HITACHI EX3500. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 4287114 | Гидроцилиндр ковша | 1 |
| 03 | 4287115 | Гидроцилиндр ковша | 1 |
| 05 | 7031199 | Трубка | 1 |
| 06 | 7031200 | Трубка | 1 |
| 07 | 8064975 | Трубка | 1 |
| 08 | 8064976 | Трубка | 1 |
| 09 | 7031201 | Трубка | 1 |
| 10 | 8064978 | Трубка | 1 |
| 11 | 8064979 | Трубка | 1 |
| 12 | 8064980 | Трубка | 1 |
| 13 | 9746055 | Трубка | 1 |
| 17 | 3036062 | Блок | 1 |
| 18 | 4192969 | Коллектор | 1 |
| 19 | 4510169 | Уплотнительное кольцо | 3 |
| 20 | M341650 | Болт с внутренним шестигранником | 12 |
| 21 | 4510170 | Уплотнительное кольцо | 2 |
| 22 | A590920 | Пружинная шайба | 8 |
| 23 | J912070 | Болт | 8 |
| 25 | 8064888 | Кронштейн | 2 |
| 26 | J222012 | Шайба | 8 |
| 27 | J011235 | Болт с шайбой | 8 |
| 29 | 4342723 | Хомут трубки | 4 |
| 30 | 4357284 | Хомут трубки | 6 |
| 32 | 4362368 | Хомут трубки | 4 |
| 33 | J011295 | Болт с шайбой | 19 |
| 34 | 4357265 | Хомут трубки | 14 |
| 35 | 4362447 | Хомут трубки | 2 |
| 36 | 4362366 | Хомут трубки | 2 |
| 37 | A590914 | Пружинная шайба | 20 |
| 38 | J901402 | Болт | 20 |
| 40 | 4508805 | Уплотнительное кольцо | 2 |
| 41 | M341450 | Болт с внутренним шестигранником | 8 |
| 308 | 4347822 | Шланг | 2 |
| 309 | 4347825 | Шланг | 4 |
| 310 | 4510169 | Уплотнительное кольцо | 8 |
| 311 | 4075854 | Разъёмный фланец | 16 |
| 312 | M341650 | Болт с внутренним шестигранником | 32 |
| 313 | 4510170 | Уплотнительное кольцо | 4 |
| 314 | 4169565 | Разъёмный фланец | 8 |
| 315 | A590920 | Пружинная шайба | 16 |
| 316 | J912070 | Болт | 16 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3500 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
