Обратные трубопроводы (1) — HITACHI EX3500

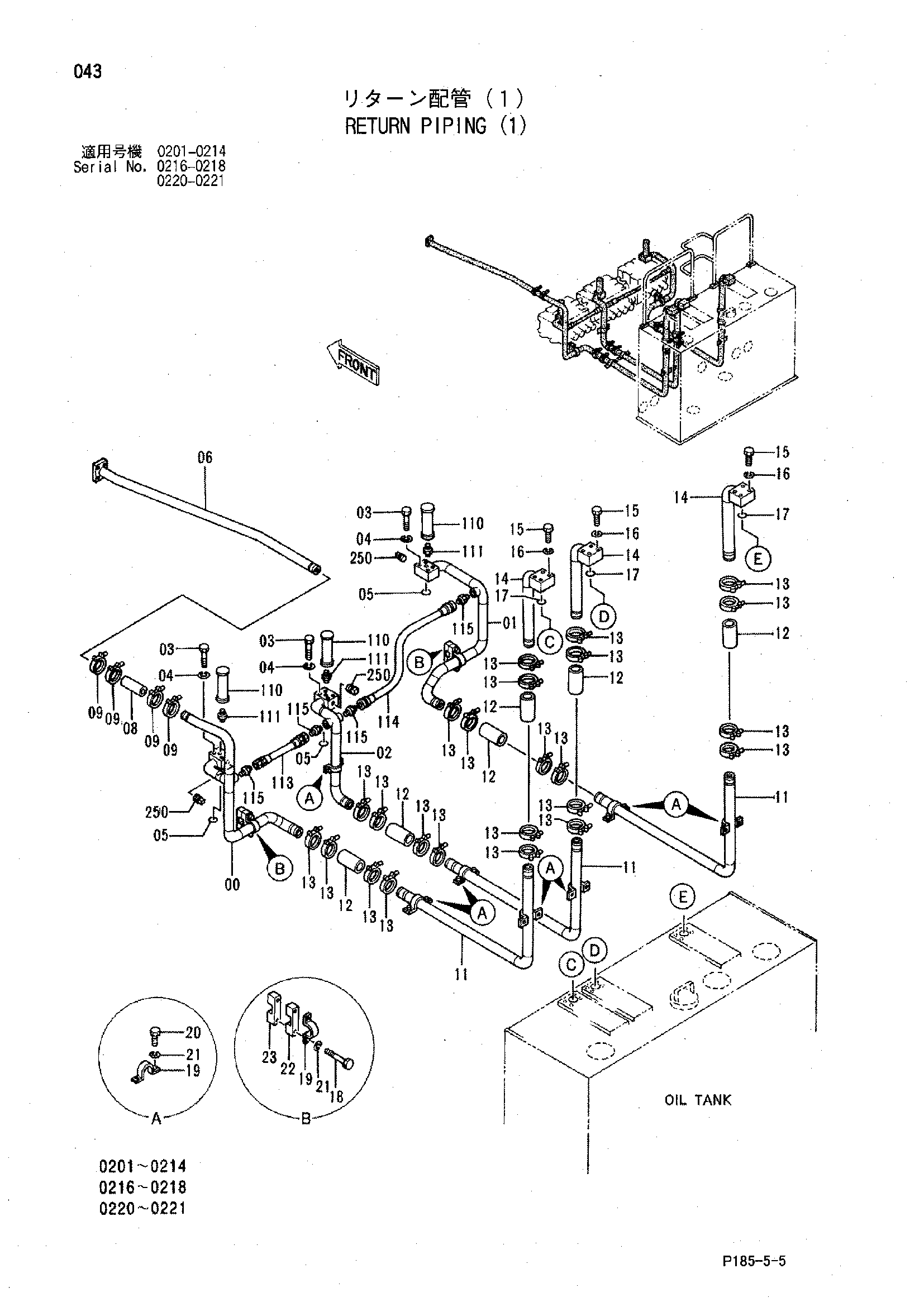

Заводская схема «Обратные трубопроводы (1)» для HITACHI EX3500. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7018861 | Трубка | 1 |
| 01 | 8039995 | Трубка | 1 |
| 02 | 8039996 | Трубка | 1 |
| 03 | J901403 | Болт | 12 |
| 04 | A590914 | Пружинная шайба | 12 |
| 05 | 4153541 | Уплотнительное кольцо | 3 |
| 06 | 8037669 | Трубка | 1 |
| 08 | 4094001 | Резиновый шланг | 1 |
| 09 | 4263764 | Хомут шланга | 4 |
| 11 | 9726134 | Трубка | 3 |
| 12 | 4099119 | Резиновый шланг | 6 |
| 13 | 4285233 | Хомут шланга | 24 |
| 14 | 8036563 | Трубка | 3 |
| 15 | J901403 | Болт | 12 |
| 16 | A590914 | Пружинная шайба | 12 |
| 17 | 4153541 | Уплотнительное кольцо | 3 |
| 18 | J901003 | Болт | 4 |
| 18 | J901025 | Болт | 4 |
| 19 | 4000909 | Хомут трубки | 9 |
| 20 | J901025 | Болт | 14 |
| 21 | A590910 | Пружинная шайба | 18 |
| 22 | 4201595 | Хомут | 2 |
| 23 | 4201593 | Хомут | 2 |
| 110 | 9728969 | Трубка | 3 |
| 111 | 94-1705 | Адаптер | 3 |
| 113 | 4160627 | Шланг | 1 |
| 114 | 4210307 | Шланг | 1 |
| 115 | 94-1306 | Адаптер | 4 |
| 250 | 94-2022 | Пробка | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3500 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
