Трансмиссия радиатор (1) — HITACHI EX3500

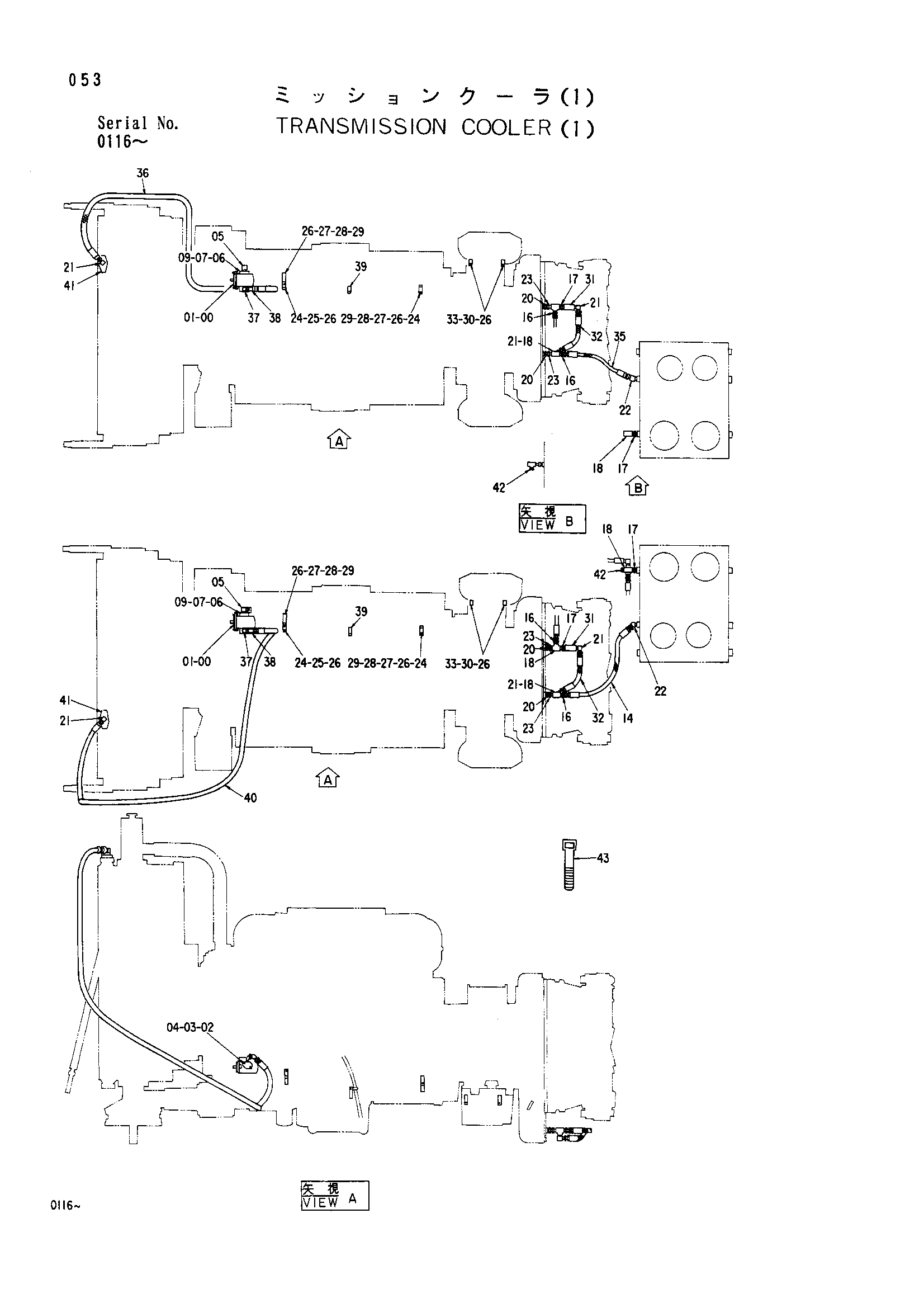

Заводская схема «Трансмиссия радиатор (1)» для HITACHI EX3500. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4207627 замена: 4292751 | Шестерённый насос | 2 |
| 00 | 4292751 | Шестерённый насос | 2 |
| 01 | 19H210 | Болт | 4 |
| 02 | 3039368 | Блок | 2 |
| 03 | 19H1123 | Болт | 4 |
| 04 | A810035 | Уплотнительное кольцо | 2 |
| 05 | 94-1404 | Угловой штуцер | 2 |
| 06 | 4094637 | Фланец | 2 |
| 07 | A810030 | Уплотнительное кольцо | 2 |
| 09 | 4085413 | Болт с внутренним шестигранником | 8 |
| 14 | 4089677 | Шланг | 1 |
| 16 | 94-1304 | Адаптер | 4 |
| 17 | J70786 | Адаптер | 4 |
| 18 | J70486 | Тройник | 6 |
| 20 | J70784 | Адаптер | 4 |
| 21 | 94-1404 | Угловой штуцер | 6 |
| 22 | 94-1504 | Угловой штуцер | 2 |
| 23 | J728684 | Переходник | 4 |
| 24 | 4208232 | Держатель | 4 |
| 25 | 19H1773 | Болт U7/16X29 | 2 |
| 26 | A590910 | Пружинная шайба | 8 |
| 27 | J901020 | Болт | 4 |
| 28 | J950010 | Гайка | 4 |
| 29 | 4190291 | Зажим | 10 |
| 30 | 4190264 | Зажим | 4 |
| 31 | 4131689 | Обратный клапан | 2 |
| 32 | 4157676 | Шланг | 2 |
| 33 | J901018 | Болт | 4 |
| 35 | 4151547 | Шланг | 1 |
| 36 | 4157900 | Шланг | 1 |
| 37 | 94-0649 | Угловой штуцер | 2 |
| 38 | 94-1504 | Угловой штуцер | 2 |
| 39 | 4190291 | Зажим | 2 |
| 40 | 4192014 | Шланг | 1 |
| 41 | 4264059 | Фланец | 2 |
| 42 | 94-2025 | Пробка | 2 |
| 43 | 4167948 | Ленточный зажим | 12 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3500 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
