Управление двигателем — HITACHI EX3500

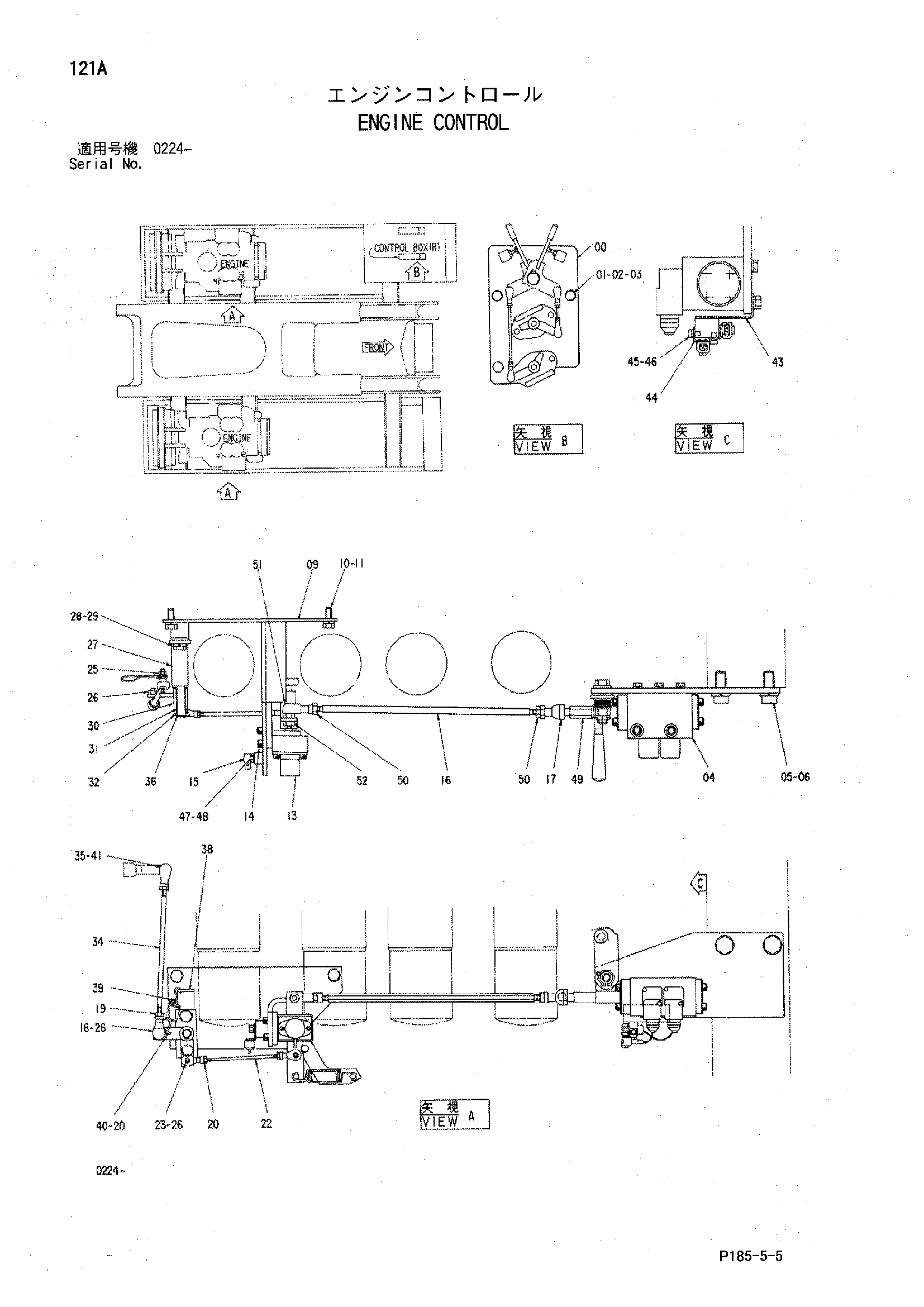

Заводская схема «Управление двигателем» для HITACHI EX3500. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	9066557	Датчик	1
01	J901025	Болт	3
02	A590910	Пружинная шайба	3
03	A590110	Шайба	3
04	9069497	Гидроцилиндр	2
05	19H2717	Болт	4
06	J219086	Пружинная шайба	4
09	8041578	Кронштейн	2
10	19H1773	Болт	4
11	J219167	Пружинная шайба	4
13	9134081	Сенсеор	2
14	M340616	Болт с внутренним шестигранником	8
15	4257159	Кронштейн	2
16	4336348	Шток	2
17	4336177	Шарнир	2
18	4056125	Шарнир	2
19	M500807	Гайка	2
20	M500605	Гайка	6
22	4220836	Шток	2
23	4056017	Шарнир	4
25	4030364	U-образная гайка	2
26	4045245	U-образная гайка	6
27	9726075	Вал	2
28	J901230	Болт	4
29	A590912	Пружинная шайба	4
30	9726076	Тяга	2
31	4173387	Втулка	4
32	A590114	Шайба	4
34	4248779	Шток	2
35	4140064	Шарнир	2
36	991337	Стопорное кольцо	2
38	4211275	Кронштейн	2
39	4211276	Пружина растяжения	2
40	J900616	Болт	2
41	M580008	Гайка	2
43	9742661	Кронштейн	2
44	4252767	Кронштейн	4
45	J900612	Болт	4
46	A590906	Пружинная шайба	4
47	J901016	Болт	2
48	A590910	Пружинная шайба	2
49	4337294	Болт	2
50	J952010	Гайка	4
51	4336173	Шарнир	2
52	4045246	U-образная гайка	2

Для точного подбора сообщите каталожный номер, модель HITACHI EX3500 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
