Гидроцилиндр ковша (левый) <погрузчик> — HITACHI EX3500

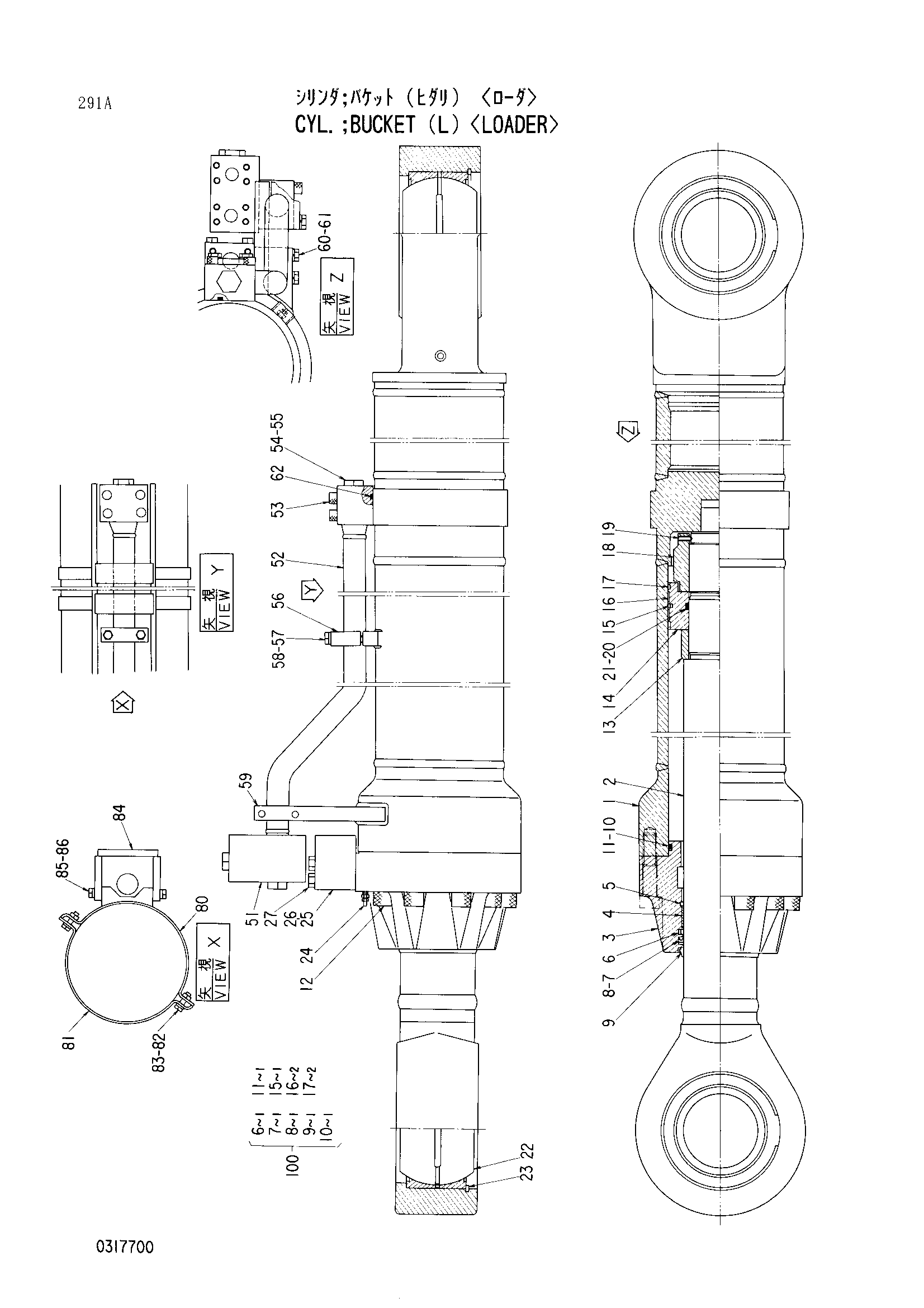

Заводская схема «Гидроцилиндр ковша (левый) <погрузчик>» для HITACHI EX3500. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4190754 | Гидроцилиндр ковша (левый) | 1 | |
| 1-27 | 4236321 | Гидроцилиндр. (пипелесс) | 1 |
| 1 | 0317701 | Труба гидроцилиндра | 1 |
| 2 | 0317702 | Шток поршня | 1 |
| 3 | 0317703 | Головка гидроцилиндра | 1 |
| 4 | 0317704 | Втулка | 1 |
| 5 | 0317705 | Стопорное кольцо | 1 |
| 6 | 0317706 замена: 0336304 | Уплотнительное кольцо | 1 |
| 6 | 0336304 | Уплотнительное кольцо | 1 |
| 7 | 0317707 | U-образная манжета | 1 |
| 8 | 0317708 | Опорное кольцо | 1 |
| 9 | 0317709 | Грязесъёмное кольцо | 1 |
| 10 | 4123441 | Уплотнительное кольцо | 1 |
| 11 | 0317710 | Опорное кольцо | 1 |
| 12 | 0317711 | Болт с внутренним шестигранником | 11 |
| 13 | 0317712 | Амортизирующий подшипник | 1 |
| 14 | 0317713 | Поршень | 1 |
| 15 | 0317714 | Уплотнительное кольцо | 1 |
| 16 | 0317715 | Кольцо | 2 |
| 17 | 4199801 | Кольцо | 2 |
| 18 | 0317716 | Гайка | 1 |
| 19 | 0317318 | Установочный винт | 1 |
| 20 | 0317717 | Уплотнительное кольцо | 1 |
| 21 | 0317718 | Опорное кольцо | 2 |
| 22 | 0317321 | Подшипник. спхерикал | 2 |
| 23 | 0317322 | Стопорное кольцо | 2 |
| 24 | 0237418 | Бреедер воздушный | 2 |
| 25 | 0317719 | Соединение | 1 |
| 26 | 0317224 | Уплотнительное кольцо | 1 |
| 27 | 0317722 | Болт | 4 |
| 51 | 0317720 | Соединение | 1 |
| 52 | 0317721 | Трубка | 1 |
| 53 | 0317226 | Болт с внутренним шестигранником | 8 |
| 54 | 0317227 | Пробка | 1 |
| 55 | 0317230 | Уплотнительное кольцо | 1 |
| 56 | 0317325 | Хомут трубки | 2 |
| 57 | 0317326 | Болт | 4 |
| 58 | 4069706 | Пружинная шайба | 4 |
| 59 | 0317723 | Пластина | 1 |
| 60 | 0317724 | Болт | 2 |
| 61 | 4061792 | Пружинная шайба | 2 |
| 62 | 0317224 | Уплотнительное кольцо | 2 |
| 80-86 | 4229798 | Защитный кожух | 1 |
| 80 | 0317803 | Лента | 2 |
| 81 | 0317804 | Лента | 2 |
| 82 | 0317805 | Болт | 4 |
| 83 | A590914 | Пружинная шайба | 4 |
| 84 | 0317806 | Пластина | 1 |
| 85 | 0317807 | Болт | 4 |
| 86 | 0259112 | Пружинная шайба | 4 |
| 100 | 4210678 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3500 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
