Гидромотор (ход) — HITACHI EX3500

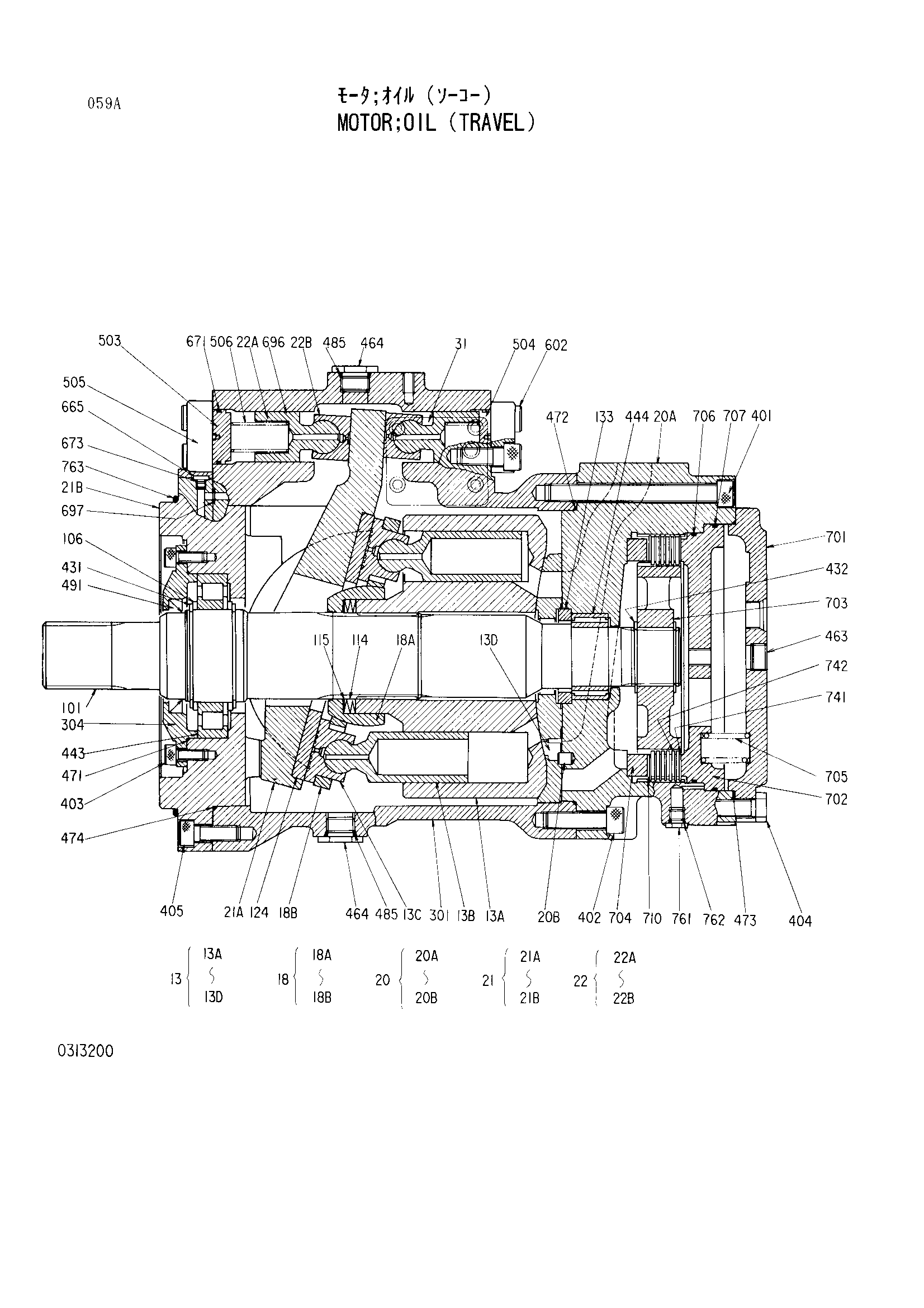

Заводская схема «Гидромотор (ход)» для HITACHI EX3500. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4181842 | Гидромотор | 1 | |
| 13 | 0313201 | Гидроцилиндр. в сборе | 1 |
| 18 | 0222803 | Фиксатор в сборе | 1 |
| 20 | 0313202 | Крышка клапан в сборе | 1 |
| 21 | 0313203 | Пластина в сборе | 1 |
| 22 | 0222806 | Поршень в сборе | 1 |
| 31 | 4209326 | Клапан в сборе | 1 |
| 101 | 0313204 | Вал | 1 |
| 106 | 0222808 | Проставка | 2 |
| 114 | 0222809 | Пружина | 4 |
| 115 | 0222810 | Регулировочная шайба | 1 |
| 124 | 0222811 | Пластина | 1 |
| 301 | 0313217 | Корпус | 1 |
| 304 | 0222813 | Крышка передний | 1 |
| 401 | 0313205 | Болт с внутренним шестигранником | 3 |
| 402 | M341656 | Болт с внутренним шестигранником | 9 |
| 403 | M341025 | Болт с внутренним шестигранником | 6 |
| 404 | 0313206 | Болт | 12 |
| 405 | 0222816 | Болт с внутренним шестигранником | 14 |
| 431 | 991351 | Стопорное кольцо | 2 |
| 432 | 960323 | Стопорное кольцо | 2 |
| 443 | 0313104 | Подшипник | 1 |
| 444 | 0313105 | Подшипник | 1 |
| 463 | 0177544 | Пробка | 1 |
| 464 | 0175233 | Пробка | 5 |
| 471 | 0236016 | Уплотнительное кольцо | 1 |
| 472 | 0229816 | Уплотнительное кольцо | 1 |
| 473 | 0222820 | Уплотнительное кольцо | 1 |
| 474 | 0222821 | Уплотнительное кольцо | 1 |
| 485 | 4506424 | Уплотнительное кольцо | 5 |
| 491 | 0229817 | Масляное уплотнение | 1 |
| 503 | 0313207 | Ограничитель | 1 |
| 504 | 0222824 | Ограничитель | 1 |
| 505 | 0313208 | Крышка поршень | 2 |
| 506 | 0222826 | Пружина | 2 |
| 602 | 0222827 | Болт с внутренним шестигранником | 8 |
| 665 | 0185107 | Пробка | 7 |
| 671 | A811045 | Уплотнительное кольцо | 2 |
| 673 | 4506408 | Уплотнительное кольцо | 7 |
| 696 | 4070998 | Опорное кольцо | 2 |
| 697 | 4506408 | Уплотнительное кольцо | 5 |
| 701 | 0313218 | Крышка | 1 |
| 702 | 0313209 | Поршень | 1 |
| 703 | 0313210 | Муфта | 1 |
| 704 | 0313211 | Проставка | 1 |
| 705 | 0275711 | Пружина | 12 |
| 706 | 0313212 | Поршневое кольцо | 1 |
| 707 | 0313213 | Поршневое кольцо | 1 |
| 710 | 0313214 | Регулировочная шайба | 1 |
| 741 | 0313215 | Пластина | 7 |
| 742 | 0313216 | Пластина | 6 |
| 761 | 0236014 | Пробка | 1 |
| 762 | 957366 | Уплотнительное кольцо | 1 |
| 763 | 0222821 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3500 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
