Топливные трубопроводы (а-хеавй масляный) — HITACHI EX3500

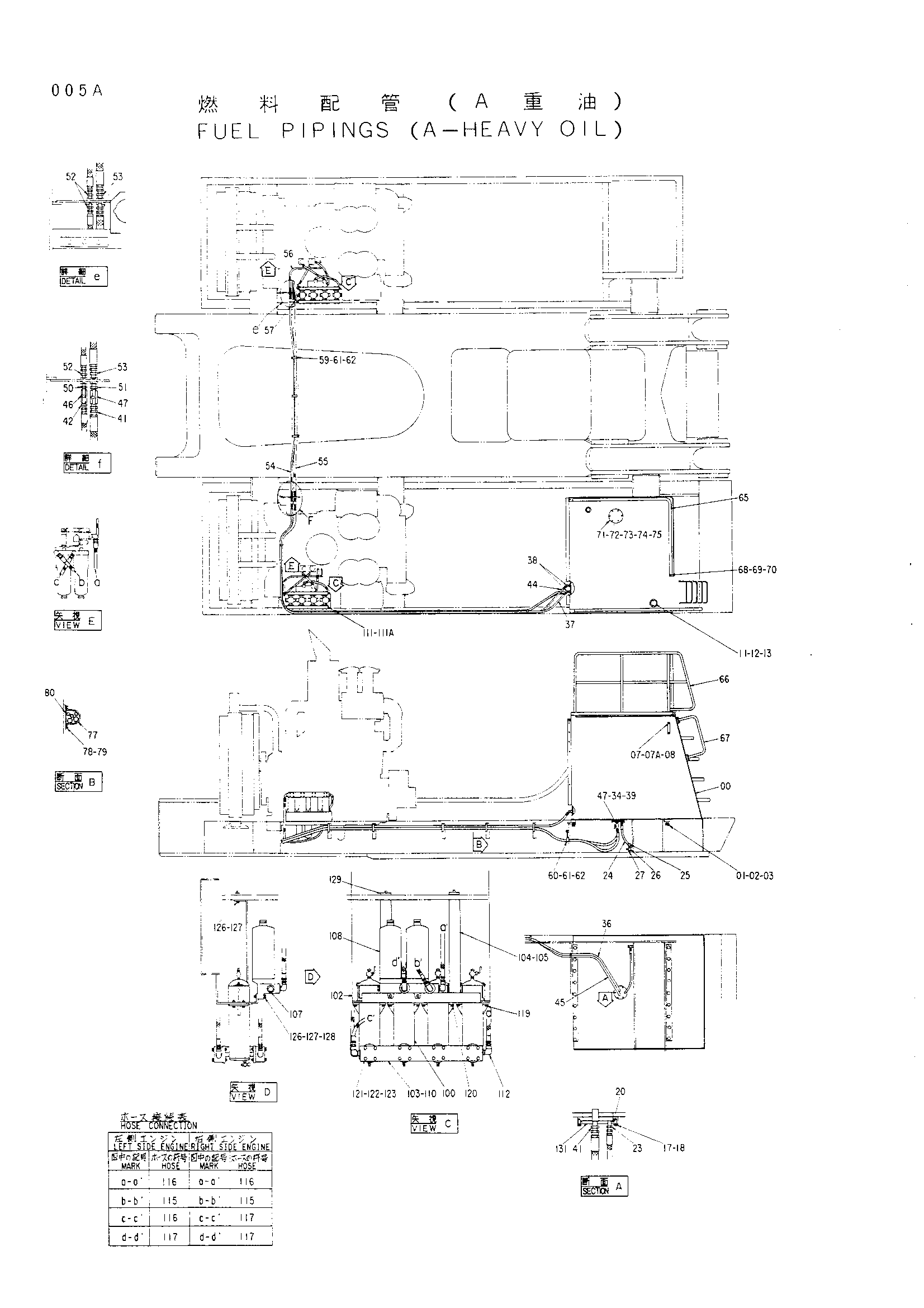

Заводская схема «Топливные трубопроводы (а-хеавй масляный)» для HITACHI EX3500. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 5001902 | Топливный бак | 1 |
| 01 | J833080 | Болт | 18 |
| 02 | 4114408 | Шайба | 18 |
| 03 | A590930 | Пружинная шайба | 18 |
| 07 | 8033923 | Указатель уровня | 1 |
| 07A | 4100967 | Болт | 2 |
| 08 | 449558 | Уплотнительная шайба | 4 |
| 11 | 3502384 | Колпачок | 1 |
| 12 | 4031285 | Манжета резиновый | 1 |
| 13 | 4188368 | Сетчатый фильтр | 1 |
| 17 | J901025 | Болт | 6 |
| 18 | A590910 | Пружинная шайба | 6 |
| 20 | A810165 | Уплотнительное кольцо | 1 |
| 23 | 94-1303 | Адаптер | 1 |
| 24 | 4137421 | Шланг | 1 |
| 25 | 94-1403 | Угловой штуцер | 1 |
| 26 | 4184833 | Шаровой клапан | 1 |
| 27 | 94-2024 | Пробка | 1 |
| 34 | 94-1304 | Адаптер | 1 |
| 36 | 4192031 | Шланг | 1 |
| 37 | 4192028 | Шланг | 1 |
| 38 | 94-1503 | Угловой штуцер | 2 |
| 39 | 94-1704 | Адаптер | 1 |
| 41 | 94-1304 | Адаптер | 2 |
| 42 | 94-1303 | Адаптер | 1 |
| 44 | 4188956 | Шланг | 1 |
| 45 | 4188957 | Шланг | 1 |
| 46 | 4203435 | Шаровой клапан | 1 |
| 47 | 4203434 | Шаровой клапан | 2 |
| 50 | 4189320 | Адаптер | 1 |
| 51 | 4191645 | Адаптер | 1 |
| 52 | 4189318 | Адаптер | 3 |
| 53 | 4189319 | Адаптер | 3 |
| 54 | 4192049 | Шланг | 1 |
| 55 | 4192050 | Шланг | 1 |
| 56 | 4192029 | Шланг | 1 |
| 57 | 4192030 | Шланг | 1 |
| 59 | 4190265 | Зажим | 3 |
| 60 | 4192043 | Зажим | 1 |
| 61 | J901016 | Болт | 4 |
| 62 | A590910 | Пружинная шайба | 4 |
| 65 | 7017163 | Поручень | 1 |
| 66 | 8036595 | Поручень | 1 |
| 67 | 8036594 | Поручень | 1 |
| 68 | J901235 | Болт | 20 |
| 69 | 449490 | Шайба | 20 |
| 70 | A590912 | Пружинная шайба | 20 |
| 71 | 4056216 | Крышка | 1 |
| 72 | J901025 | Болт | 6 |
| 73 | A590910 | Пружинная шайба | 6 |
| 74 | A810165 | Уплотнительное кольцо | 1 |
| 75 | 447483 | Пробка | 1 |
| 77 | 4192564 | Хомут | 7 |
| 78 | J901016 | Болт | 14 |
| 79 | A590910 | Пружинная шайба | 14 |
| 80 | 4511511 | Резиновая прокладка | 7 |
| 100 | 4222737 | Сепаратор водяной | 8 |
| 102 | 3043524 | Кронштейн | 2 |
| 103 | 2026936 | Коллектор | 4 |
| 104 | 4230108 | Опора | 2 |
| 105 | 4230109 | Опора | 2 |
| 107 | 4230110 | Адаптер | 2 |
| 108 | 4202934 | Топливный фильтр | 4 |
| 110 | 4153533 | Уплотнительное кольцо | 16 |
| 111 | 4174550 | Пробка | 2 |
| 111A | 4510188 | Уплотнительное кольцо | 1 |
| 112 | 4230111 | Угловой штуцер | 12 |
| 115 | 4230175 | Шланг | 2 |
| 116 | 4192030 | Шланг | 3 |
| 117 | 4230176 | Шланг | 3 |
| 119 | J901035 | Болт | 24 |
| 120 | J901040 | Болт | 8 |
| 121 | J901075 | Болт | 64 |
| 122 | A590910 | Пружинная шайба | 96 |
| 123 | J950010 | Гайка | 96 |
| 126 | J901255 | Болт | 6 |
| 127 | A590912 | Пружинная шайба | 6 |
| 128 | J950012 | Гайка | 4 |
| 129 | 4155443 | Седло винта | 2 |
| 131 | 8043195 | Крышка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3500 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
