Охлаждение вентилятор — HITACHI EX3500

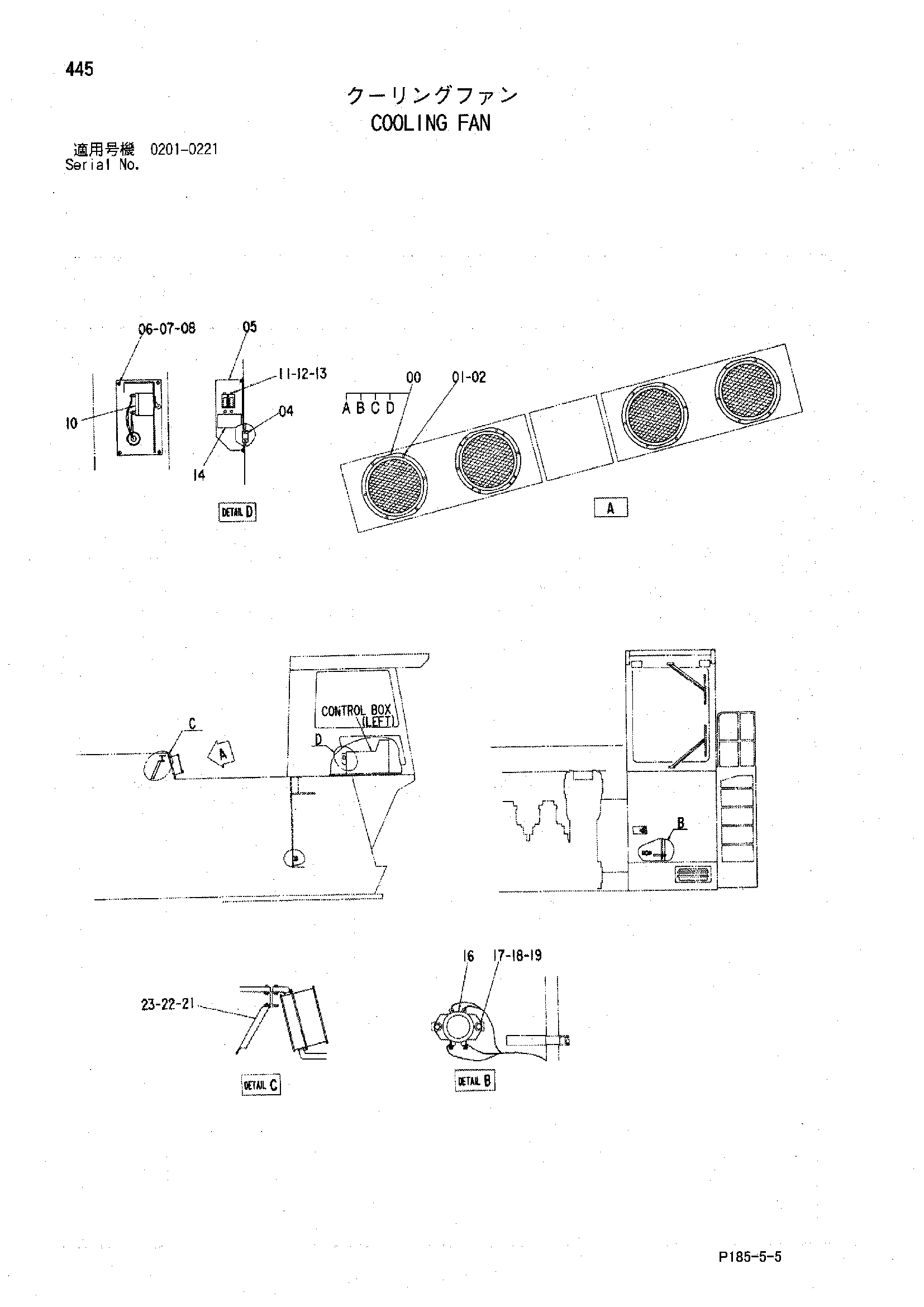

Заводская схема «Охлаждение вентилятор» для HITACHI EX3500. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4258394 | Вентилятор | 4 |
| 00A | 4378404 | Гидромотор | 1 |
| 00B | 4378405 | Вентилятор | 1 |
| 00C | 4378406 | Рама | 1 |
| 00D | 4378407 | Сетка | 2 |
| 01 | J901020 замена: J011020 | Болт | 24 |
| 01 | J011020 | Болт с шайбой | 24 |
| 02 | A590910 | Пружинная шайба | 24 |
| 04 | 94-2807 | Резиновая втулка | 1 |
| 05 | 8048339 | Панель | 1 |
| 06 | J870614 | Болт | 4 |
| 07 | J251006 | Пружинная шайба | 4 |
| 08 | J250006 | Плоская шайба | 4 |
| 10 | 4258584 | Гидромолот киркуит | 2 |
| 11 | J850310 | Винт | 4 |
| 12 | J251003 | Пружинная шайба | 4 |
| 13 | J250003 | Плоская шайба | 4 |
| 14 | 4259341 | Информационная табличка | 1 |
| 16 | 4031771 | Реле аккумулятор | 1 |
| 17 | J900828 | Болт | 2 |
| 18 | A590908 | Пружинная шайба | 2 |
| 19 | A590108 | Плоская шайба | 2 |
| 21 | 8049213 | Крышка | 4 |
| 22 | J901025 замена: J011025 | Болт | 8 |
| 22 | J011025 | Болт с шайбой | 8 |
| 23 | A590910 | Пружинная шайба | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3500 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
