Трубка — HITACHI EX3500

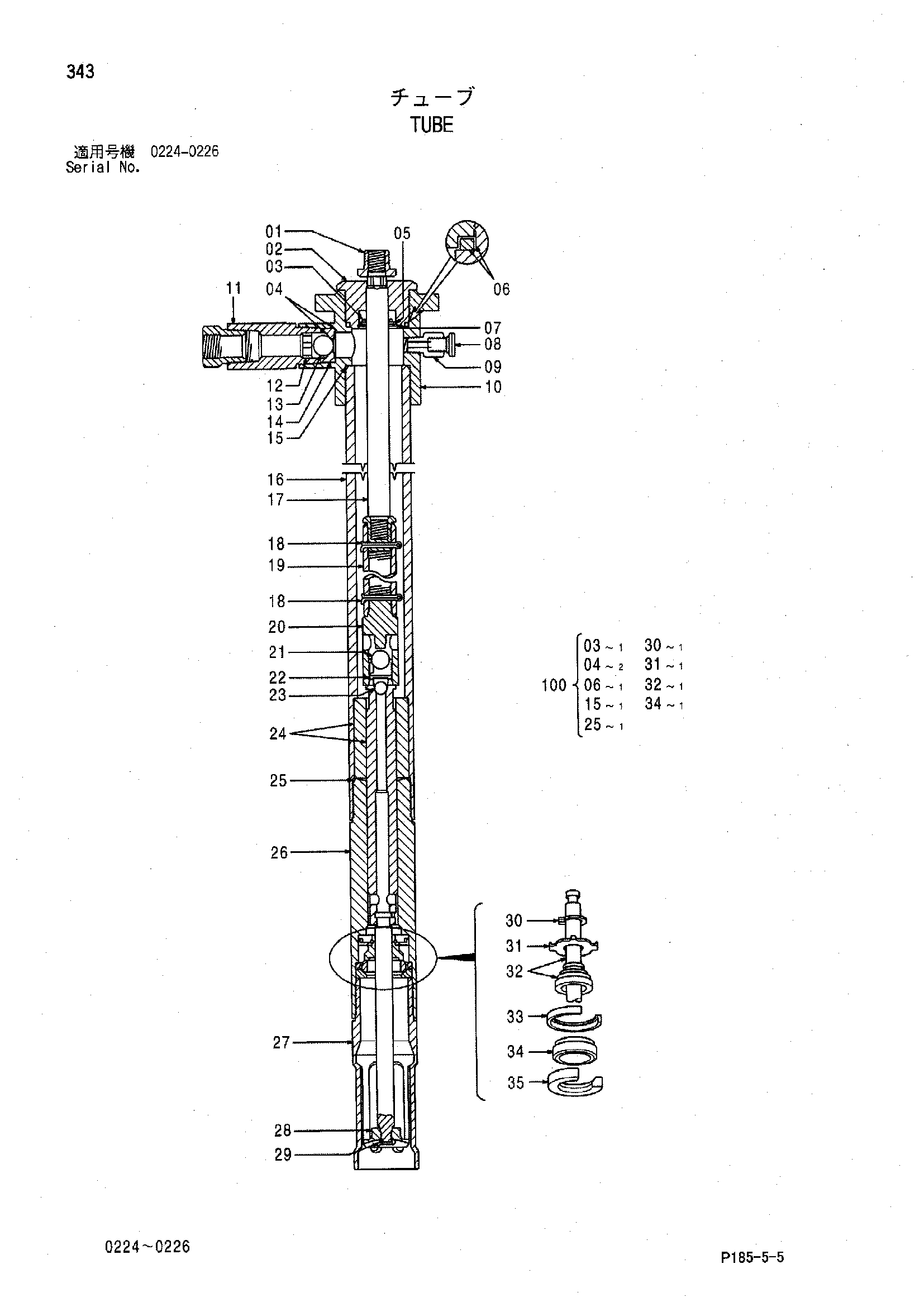

Заводская схема «Трубка» для HITACHI EX3500. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4346156 | Трубка | 1 | |
| 01 | 4346254 | Адаптер | 1 |
| 02 | 4346255 | Гайка | 1 |
| 03 | 4346256 | Манжета | 1 |
| 04 | 4346257 | Прокладка | 2 |
| 05 | 4346258 | Шайба | 1 |
| 06 | 4346259 | Манжета | 1 |
| 07 | 4346260 | Адаптер | 1 |
| 08 | 4346261 | Пробка | 1 |
| 09 | 4346262 | Адаптер | 1 |
| 10 | 4346263 | Корпус | 1 |
| 11 | 4346264 | Корпус | 1 |
| 12 | 4346265 | Ограничитель | 1 |
| 13 | 4346266 | Шарик | 1 |
| 14 | 4346267 | Сиденье | 1 |
| 15 | 4346268 | Уплотнительное кольцо | 1 |
| 16 | 4346269 | Трубка | 1 |
| 17 | 4346270 | Поршень | 1 |
| 18 | 4346271 | Палец | 2 |
| 19 | 4346272 | Шток | 1 |
| 20 | 4346273 | Адаптер | 1 |
| 21 | 4346274 | Шарик | 1 |
| 22 | 4346275 | Палец | 1 |
| 23 | 4346276 | Шарик | 1 |
| 24 | 4346277 | Втулка | 1 |
| 25 | 4346278 | Уплотнительное кольцо | 1 |
| 26 | 4346279 | Трубка | 1 |
| 27 | 4346280 | Трубка | 1 |
| 28 | 4346281 | Гайка | 1 |
| 29 | 4346282 | Палец | 1 |
| 30 | 4346283 | Пружинная шайба | 1 |
| 31 | 4346284 | Направляющая | 1 |
| 32 | 4346285 | Втулка | 1 |
| 33 | 4346286 | Фиксатор | 1 |
| 34 | 4346287 | Ограничитель | 1 |
| 35 | 4346288 | Сиденье | 1 |
| 100 | 4346144 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3500 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
