Рукоять 6.1M в сборе — HITACHI EX3500

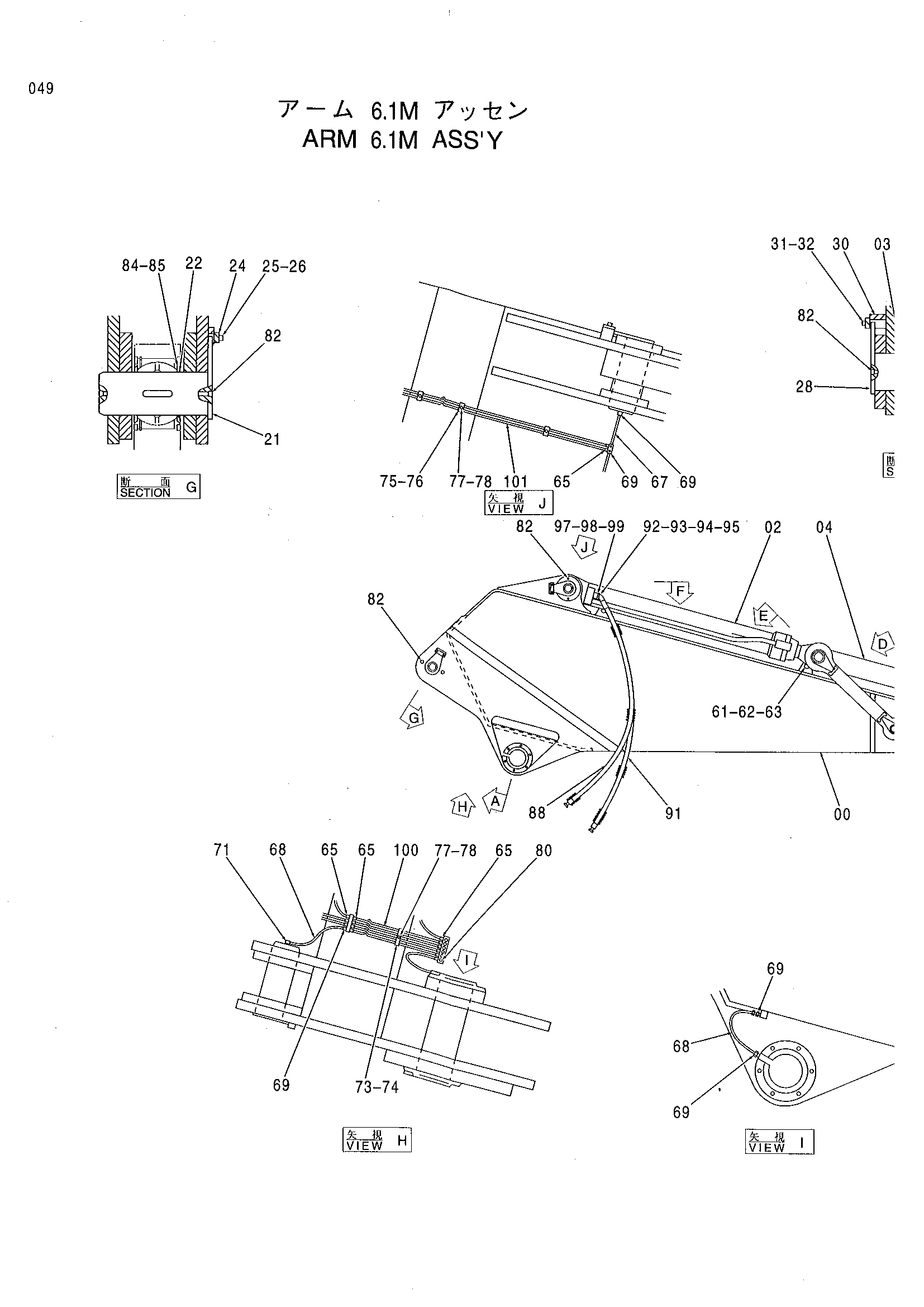

Заводская схема «Рукоять 6.1M в сборе» для HITACHI EX3500. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	9082582	Рукоять	1
02	4379789	Гидроцилиндр ковша	2
03	4231797	Пылезащитное уплотнение	8
04	9082543	Тяга A	2
05	9082459	Тяга B	2
06	9082460	Тяга B	2
08	3043354	Палец	2
09	4194038	Пластина	2
10	3036470	Крышка	4
11	A811300	Уплотнительное кольцо	4
12	J912055	Болт	24
13	A590920	Пружинная шайба	24
14	8056418	Палец	2
16	4229334	Уплотнительное кольцо	4
17	4288147	Ограничитель	2
18	J912460	Болт	8
19	A590924	Пружинная шайба	8
21	8043111	Палец	2
22	4231807	Проставка	2
24	9726226	Пластина	2
25	J912455	Болт	4
26	A590924	Пружинная шайба	4
28	8043112	Палец	2
29	4231808	Проставка	2
30	4179432	Пластина	2
31	J912045	Болт	4
32	A590920	Пружинная шайба	4
34	8043113	Палец	2
35	3015952	Ограничитель	2
36	J901645	Болт	6
37	A590916	Пружинная шайба	6
39	8043114	Палец	2
40	4136522	Уплотнительное кольцо	4
41	4229435	Ограничитель	2
42	J912045	Болт	16
43	A590920	Пружинная шайба	16
45	8043115	Палец	2
46	4229436	Ограничитель	2
49	4204850	Крышка	2
50	4510170	Уплотнительное кольцо	2
55	4204849	Крышка	2
56	4510169	Уплотнительное кольцо	2
60	94-2011	Пробка	2
61	J75481	Пресс-маслёнка	10
62	4105912	Колпачок	10
63	4130686	Втулка	10
65	4122125	Адаптер	12
67	4229335	Шланг	2
68	4229336	Шланг	4
69	4121988	Адаптер	10
71	4147586	Угловой штуцер	2
73	4032158	Хомут	1
74	4032159	Резиновая прокладка	1
75	4032160	Хомут	3
76	4032161	Резиновая прокладка	3
77	J901228	Болт	4
78	A590912	Пружинная шайба	4
80	4203738	Угловой штуцер	6
81	9718547	Пробка	6
82	425176	Пробка	16
84	4231803	Шайба	4
85	4231800	Пылезащитное уплотнение	4
86	4231804	Шайба	8
87	4231801	Пылезащитное уплотнение	8
88	4347985	Шланг	2
91	4347984	Шланг	2
92	4169565	Разъёмный фланец	4
93	4510170	Уплотнительное кольцо	2
94	J912070	Болт	8
95	A590920	Пружинная шайба	8
97	4075854	Разъёмный фланец	4
98	4510169	Уплотнительное кольцо	2
99	4146847	Болт с внутренним шестигранником	8
100	4229032	Трубка	4
101	4229033	Трубка	2

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX3500 и серийный номер машины. Это снижает риск заказа детали другого исполнения.

Запросить цену
