Пилотный трубопроводы (3) погрузчик — HITACHI EX3500

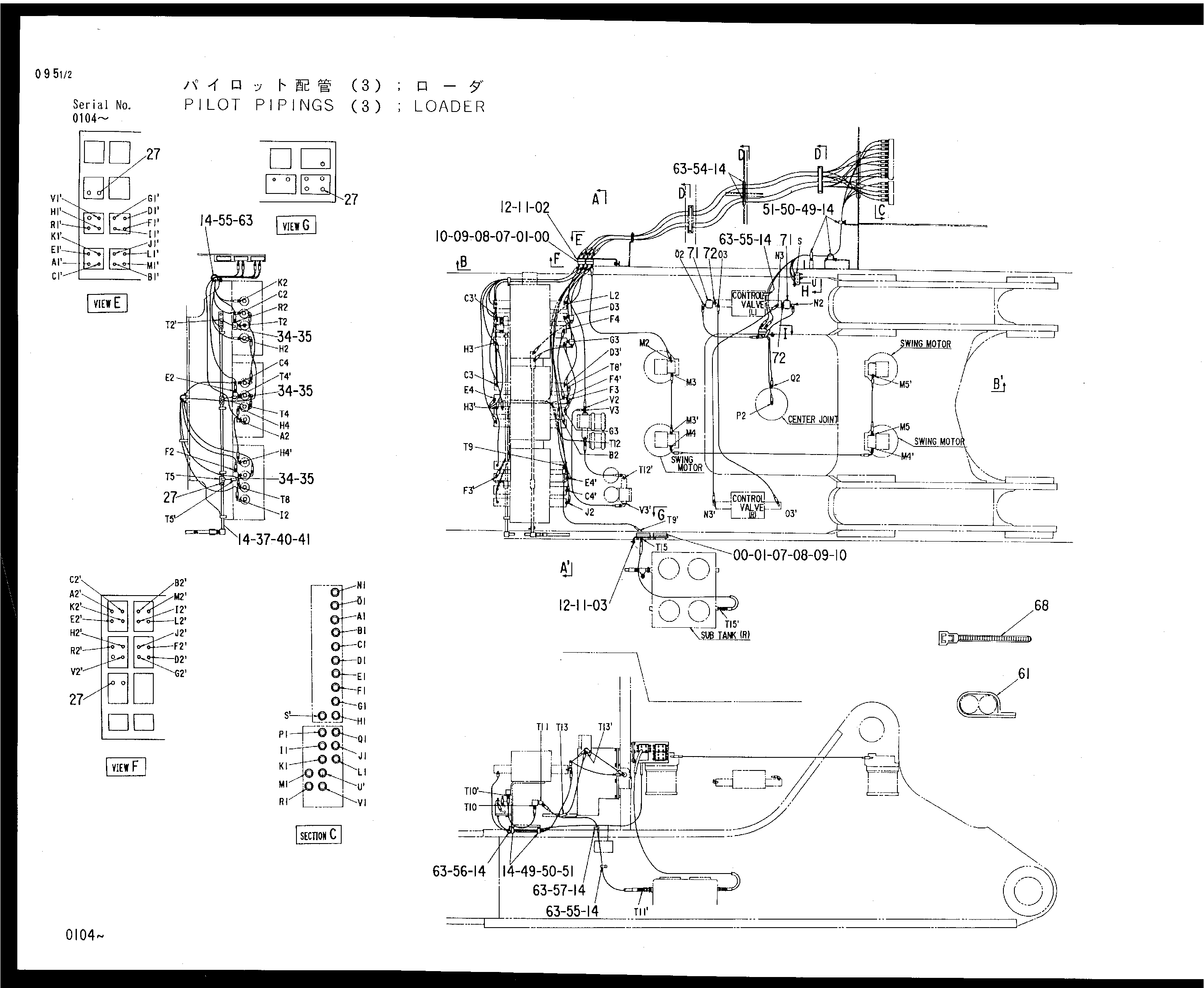

Заводская схема «Пилотный трубопроводы (3) погрузчик» для HITACHI EX3500. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	3036446	Коллектор	10
01	3036448	Коллектор	10
02	2024557	Кронштейн	1
03	2024556	Кронштейн	1
04	4203884	Кронштейн	1
05	8041347	Блок	1
07	M341250	Болт	40
08	J900830	Болт	20
09	A590908	Пружинная шайба	20
10	4509180	Уплотнительное кольцо	40
11	J901230	Болт	9
12	A590912	Пружинная шайба	9
13	J901025	Болт	2
14	A590910	Пружинная шайба	34
17	4108100	Угловой штуцер	3
17A	957366	Уплотнительное кольцо	1
18	4042032	Адаптер	2
18A	4506418	Уплотнительное кольцо	1
19	4081336	Угловой штуцер	1
19A	4506418	Уплотнительное кольцо	1
20	4042031	Адаптер	10
20	4042031	Адаптер	16
20A	4509180	Уплотнительное кольцо	1
21	4095133	Угловой штуцер	36
21A	4509180	Уплотнительное кольцо	1
22	4037761	Угловой штуцер	43
22	4037761	Угловой штуцер	49
22A	4509180	Уплотнительное кольцо	1
23	4187558	Штуцер трубки	2
23A	4509180	Уплотнительное кольцо	1
24	4180350	Адаптер	1
24A	4509180	Уплотнительное кольцо	1
25	4042030	Адаптер	4
25A	957366	Уплотнительное кольцо	1
27	4092534	Пробка	27
27A	4509180	Уплотнительное кольцо	1
28	J728683	Переходник	1
29	94-1302	Адаптер	1
34	4203309	Клапан быстрый	5
35	4198472	Адаптер	5
37	8038504	Трубка	1
38	8038505	Трубка	1
40	4053594	Хомут трубки	7
41	J901045	Болт	7
44	4198619	Хомут	6
45	4198620	Хомут	3
46	4198621	Трубка	12
47	J901085	Болт	6
49	4089557	Хомут	5
50	4187112	Хомут	5
51	J901020	Болт	10
54	4204136	Зажим	2
55	4193816	Зажим	3
56	4193848	Зажим	1
57	4192035	Зажим	1
58	4190277	Зажим	1
61	4190266	Зажим	1
63	J901016	Болт	9
68	4055312	Зажим	20
71	4198473	Клапан регулировочный	2
72	4198472	Адаптер	2
72A	4509180	Уплотнительное кольцо	1
101	4055174	Шланг	1
102	4107297	Шланг	1
103	4031934	Шланг	1
104	4204142	Шланг	1
106	4067522	Шланг	1
107	4022459	Шланг	1
108	4116047	Шланг	4
109	4067523	Шланг	1
110	4022459	Шланг	1
111	4054344	Шланг	2
113	4071343	Шланг	1
114	4071344	Шланг	2
115	4204101	Шланг	1
116	4079762	Шланг	1
117	4071345	Шланг	2
118	4192092	Шланг	1
120	4192091	Шланг	6
121	4192089	Шланг	1
122	4088042	Шланг	1
123	4122838	Шланг	1
124	4116049	Шланг	3
125	4192090	Шланг	2
126	4067523	Шланг	1
127	4204102	Шланг	3
128	4118275	Шланг	9
129	4204103	Шланг	3
130	4063117	Шланг	1
131	4166390	Шланг	1
132	4067523 замена: 4158050	Шланг	1
132	4158050	Шланг	1
135	4157624	Шланг	1
136	4055157	Шланг	2
137	4136912	Шланг	1
138	4055161	Шланг	1
139	4157626	Шланг	1
140	4088042	Шланг	1
141	4157630	Шланг	1
142	4019216	Шланг	1
146	4055171	Шланг	1
147	4157662	Шланг	1
149	4157642	Шланг	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX3500 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
