Рукоять 4.5M в сборе — HITACHI EX3500

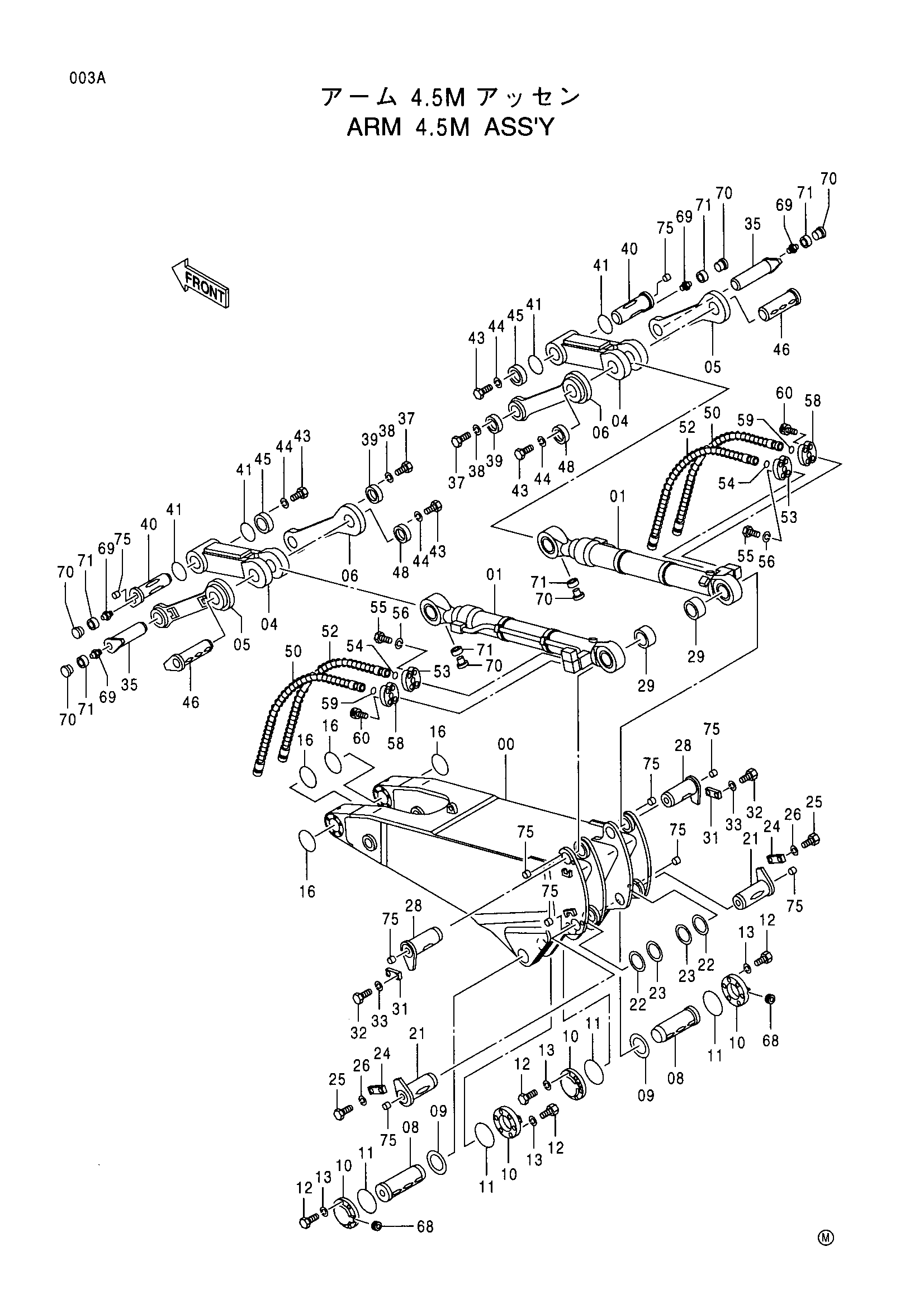

Заводская схема «Рукоять 4.5M в сборе» для HITACHI EX3500. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	9168250	Рукоять 4.5M<для детали см. отдельный паге>	1
01	4320956	Гидроцилиндр ковша	2
04	9082543	Тяга A<для детали см. отдельный паге>	2
05	9082459	Тяга B (оутсиде)<для детали см. сепара	2
06	9082460	Тяга B (инсиде)<для детали см. сепарат	2
08	3043354	Палец	2
09	4194038	Пластина	2
10	3036470	Крышка	4
11	A811300	Уплотнительное кольцо	4
12	J932055	Болт	24
13	A590920	Пружинная шайба	24
16	4229334	Уплотнительное кольцо	4
21	8043111	Палец	2
22	4236330	Пластина	2
23	4195377	Пластина	2
24	9726226	Пластина	2
25	J932455	Болт	4
26	A590924	Пружинная шайба	4
28	8042773	Палец	2
29	4236329	Проставка	2
31	4179432	Пластина	2
32	J932045	Болт	4
33	A590920	Пружинная шайба	4
35	8043113	Палец	2
37	J901645	Болт	6
38	A590916	Пружинная шайба	6
39	4393382	Ограничитель	2
40	8071299	Палец	2
41	4136522	Уплотнительное кольцо	4
43	J932045	Болт	16
44	A590920	Пружинная шайба	16
45	4393389	Ограничитель	2
46	8043115	Палец	2
48	4393390	Ограничитель	2
50	4235236	Шланг	2
52	4347823	Шланг	2
53	4169565	Разъёмный фланец	4
54	4510170	Уплотнительное кольцо	2
55	J932070	Болт	8
56	A590920	Пружинная шайба	8
58	4075854	Разъёмный фланец	4
59	4510169	Уплотнительное кольцо	2
60	M341650	Болт с внутренним шестигранником	8
68	94-2011	Пробка	2
69	J75481	Пресс-маслёнка	4
70	4105912	Колпачок	6
71	4130686	Втулка	6
75	425176	Пробка	14

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX3500 и серийный номер машины. Это снижает риск заказа детали другого исполнения.

Запросить цену
