Ступень — HITACHI EX3500

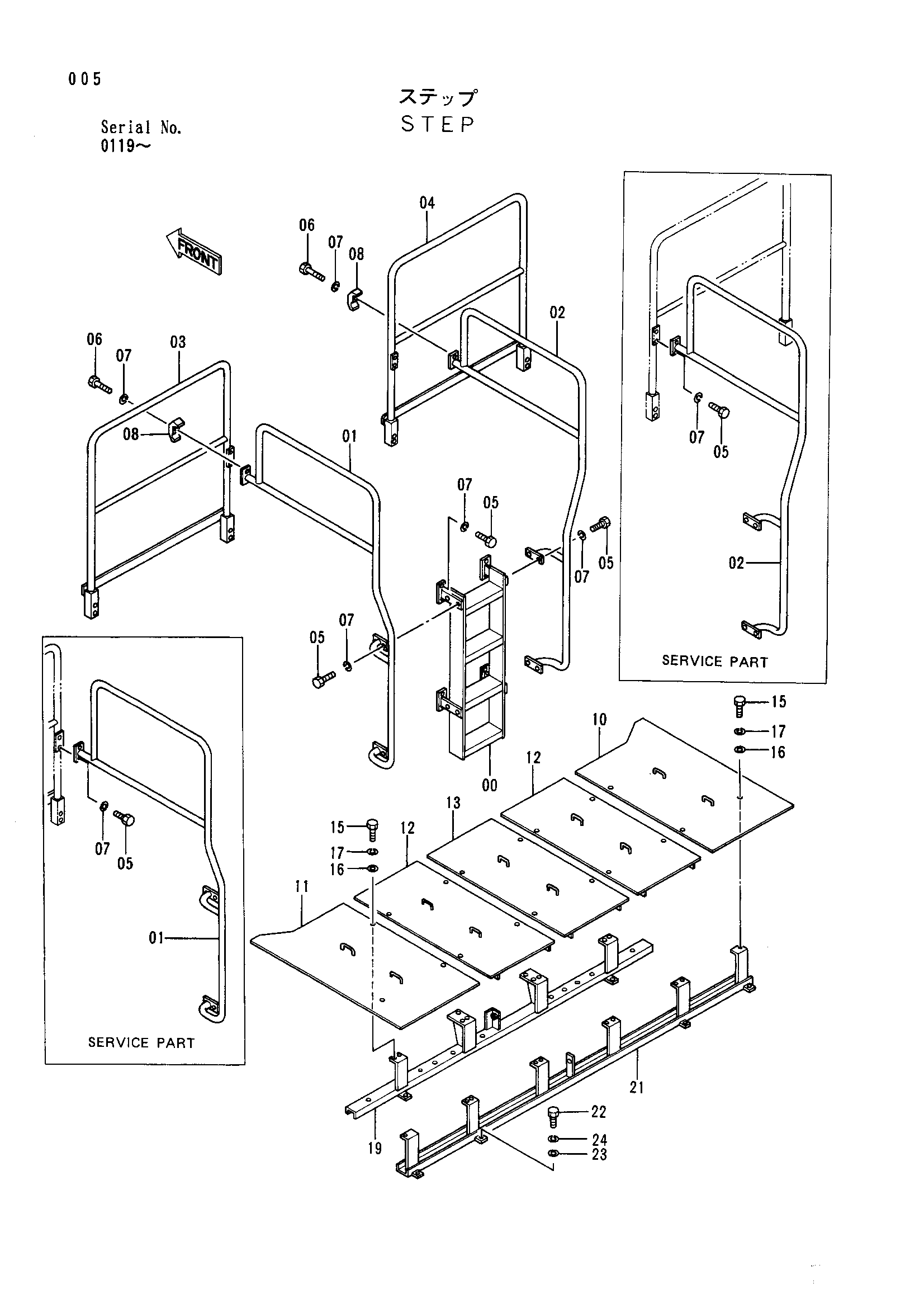

Заводская схема «Ступень» для HITACHI EX3500. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7021004 | Ступень | 1 |
| 01 | 7023818 замена: 7026472 | Поручень | 1 |
| 01 | 7023818 замена: 8055255 | Поручень | 1 |
| 01 | 7023818 замена: A590912 | Поручень | 1 |
| 01 | 7023818 замена: J901230 | Поручень | 1 |
| 01 | 7026472 | Поручень | 1 |
| 02 | 7023819 замена: 7026471 | Поручень | 1 |
| 02 | 7023819 замена: 8055256 | Поручень | 1 |
| 02 | 7023819 замена: A590912 | Поручень | 1 |
| 02 | 7023819 замена: J901230 | Поручень | 1 |
| 02 | 7026471 | Поручень | 1 |
| 03 | 8055255 | Поручень | 1 |
| 04 | 8055256 | Поручень | 1 |
| 05 | J901230 | Болт | 16 |
| 05 | J901230 | Болт | 20 |
| 06 | J901255 | Болт | 2 |
| 07 | A590912 | Пружинная шайба | 18 |
| 07 | A590912 | Пружинная шайба | 20 |
| 08 | 4053595 | Хомут трубки | 2 |
| 10 | 8049738 | Крышка | 1 |
| 11 | 8049739 | Крышка | 1 |
| 12 | 8049740 | Крышка | 2 |
| 13 | 8049741 | Крышка | 1 |
| 15 | J901225 | Болт | 20 |
| 16 | 449490 | Шайба | 20 |
| 17 | A590912 | Пружинная шайба | 20 |
| 19 | 7024259 | Балка | 1 |
| 21 | 8036636 | Балка | 1 |
| 22 | J901230 | Болт | 12 |
| 23 | 4086891 | Шайба | 12 |
| 24 | A590912 | Пружинная шайба | 12 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3500 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
