Ковш 20.6 (JIS94) — HITACHI EX3500

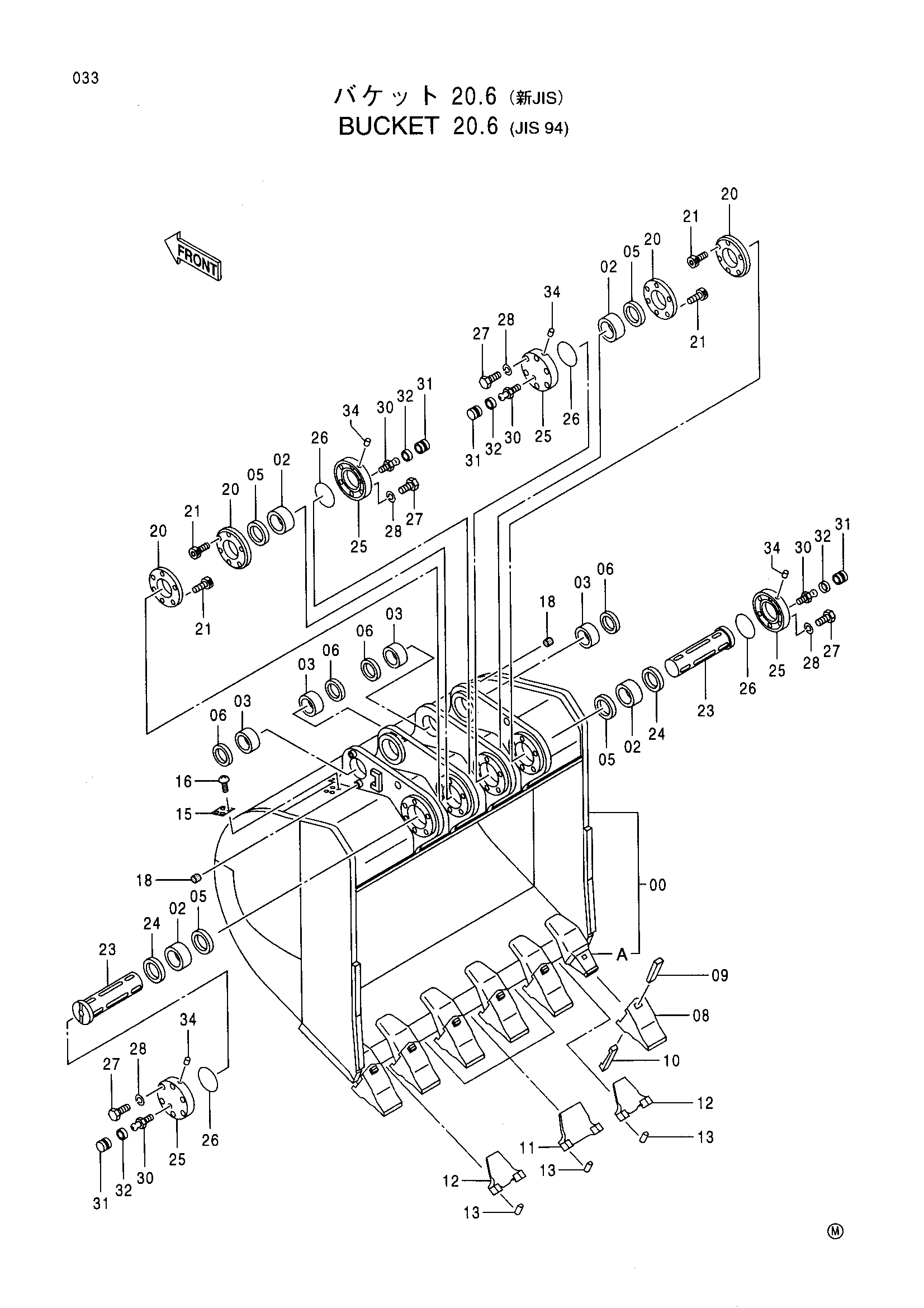

Заводская схема «Ковш 20.6 (JIS94)» для HITACHI EX3500. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9168252 | Ковш в сборе | 1 | |
| 00 | 5005809 | Ковш обратная лопата | 1 |
| 00A | 4342116 | Адаптер зуба | 6 |
| 02 | 4204091 | Втулка | 4 |
| 03 | 4397443 | Втулка | 4 |
| 05 | 4175469 | Пылезащитное уплотнение | 4 |
| 06 | 4083967 | Пылезащитное уплотнение | 4 |
| 08 | 4328234 | Коронка зуба | 6 |
| 09 | 4232413 | Ведге | 6 |
| 10 | 4232414 | Золотник | 6 |
| 11 | 4235745 | Кожух | 3 |
| 12 | 4328235 | Кожух | 2 |
| 13 | 4214987 | Резиновая прокладка | 10 |
| 15 | 4371561 | Информационная табличка | 1 |
| 16 | M492564 | Приводной винт | 4 |
| 18 | 425176 | Пробка | 4 |
| 20 | 3081522 | Упорная пластина | 4 |
| 21 | M341020 | Болт с внутренним шестигранником | 24 |
| 23 | 3081495 | Палец | 2 |
| 24 | 4397519 | Пластина | 2 |
| 25 | 3080858 | Крышка | 4 |
| 26 | A811280 | Уплотнительное кольцо | 4 |
| 27 | J932080 | Болт | 24 |
| 28 | A590920 | Пружинная шайба | 24 |
| 30 | J75481 | Пресс-маслёнка | 4 |
| 31 | 4105912 | Колпачок | 4 |
| 32 | 4130686 | Втулка | 4 |
| 34 | 494465 | Колпачок | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3500 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
