Кондиционер в сборе — HITACHI EX3500

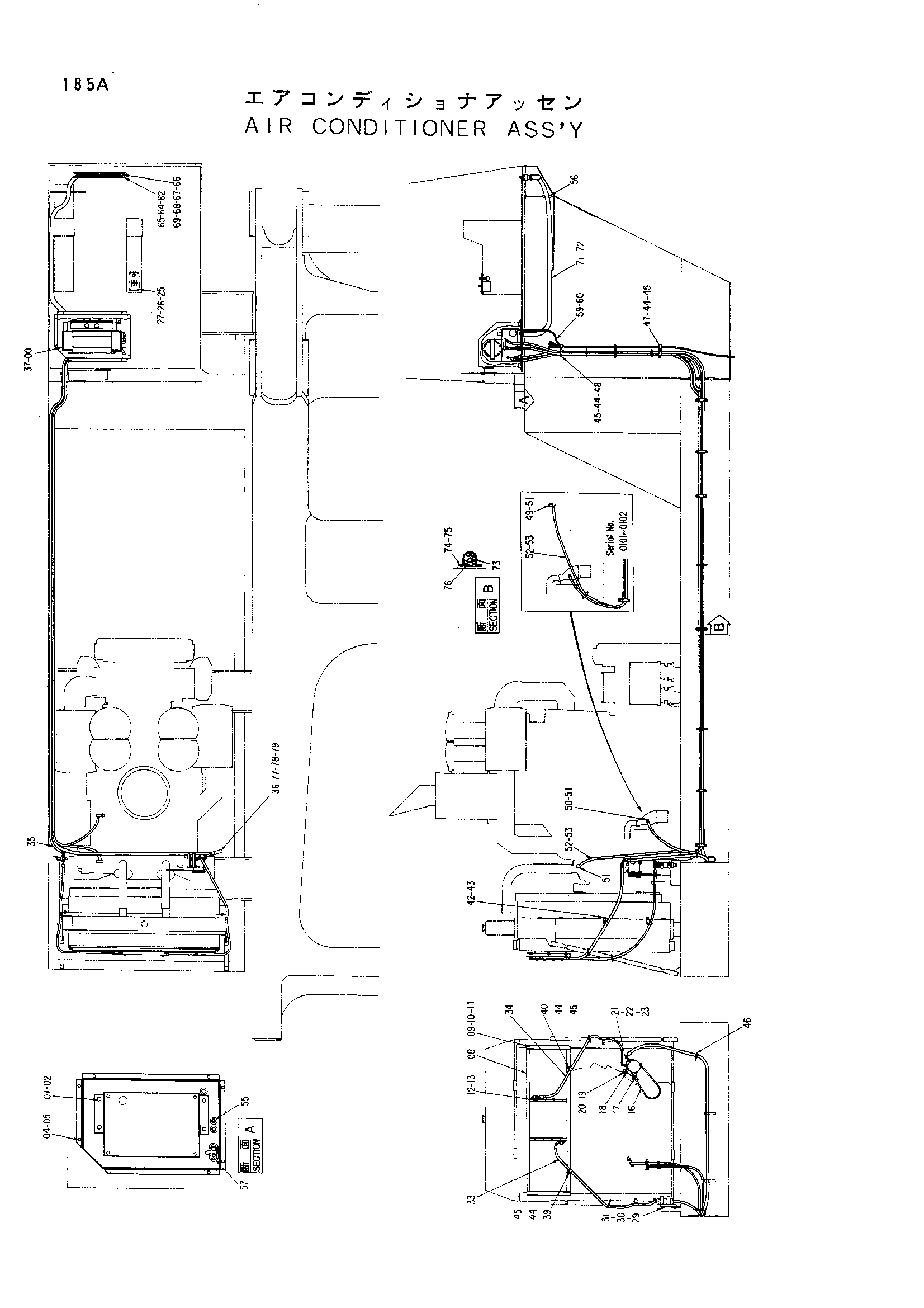

Заводская схема «Кондиционер в сборе» для HITACHI EX3500. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4193148 замена: 4251606 | Кондиционер | 1 |
| 00 | 4193148 | Кондиционер | 1 |
| 00 | 4251606 | Кондиционер | 1 |
| 00 | 4251606 | Кондиционер | 1 |
| 01 | J901025 | Болт | 4 |
| 02 | A590910 | Пружинная шайба | 4 |
| 04 | J870825 | Болт | 8 |
| 05 | J251008 | Пружинная шайба | 8 |
| 08 | 7016780 | Опора | 1 |
| 09 | J901020 | Болт | 6 |
| 10 | A590110 | Шайба | 6 |
| 11 | A590910 | Пружинная шайба | 6 |
| 12 | J900645 | Болт | 8 |
| 13 | A590906 | Пружинная шайба | 8 |
| 16 | 4197843 замена: 4255065 | Ремень V | 1 |
| 16 | 4255065 | Ремень V | 1 |
| 17 | 8035487 | Кронштейн | 1 |
| 18 | 8035486 | Кронштейн | 1 |
| 19 | J901030 | Болт | 4 |
| 20 | A590910 | Пружинная шайба | 4 |
| 21 | J900845 | Болт | 4 |
| 22 | A590908 | Пружинная шайба | 4 |
| 23 | M500807 | Гайка | 4 |
| 25 | J850410 | Винт | 4 |
| 26 | J251004 | Пружинная шайба | 4 |
| 27 | J230004 | Гайка | 4 |
| 29 | J900816 | Болт | 2 |
| 30 | A590908 | Пружинная шайба | 2 |
| 31 | M500807 | Гайка | 2 |
| 33 | 4191911 | Шланг радиатора(компрессор - конденсатор) | 1 |
| 34 | 4191912 | Шланг радиатора(конденсатор - ликуид бак) | 1 |
| 35 | 4191913 | Шланг радиатора(ликуид бак - блок) | 1 |
| 36 | 4191914 замена: 4248260 | Шланг радиатора | 1 |
| 36 | 4191914 замена: 4248381 | Шланг радиатора | 1 |
| 36 | 4191914 замена: 4248259 | Шланг радиатора | 1 |
| 37 | 4507594 | GAS | 2 |
| 37 | 4507594 | GAS | 6 |
| 39 | 4190262 | Зажим | 2 |
| 40 | 4190263 | Зажим | 2 |
| 42 | 4191910 | Кронштейн | 2 |
| 43 | J901025 | Болт | 2 |
| 44 | J901016 | Болт | 10 |
| 45 | A590910 | Пружинная шайба | 10 |
| 46 | 4055312 | Зажим | 6 |
| 47 | 4190291 | Зажим | 3 |
| 48 | 4193816 | Зажим | 3 |
| 49 | 4188664 | Переходник | 1 |
| 50 | 4087902 | Адаптер | 1 |
| 51 | 4507979 | Клапан | 2 |
| 52 | 4198199 | Резиновый шланг(двигатель - блок) | 2 |
| 53 | 4507228 | Хомут шланга | 4 |
| 55 | 4186003 | Резиновая втулка | 3 |
| 56 | 4087462 | Резиновая втулка | 1 |
| 57 | 4190595 | Резиновая прокладка | 1 |
| 59 | 4186002 | Шланг винил | 4 |
| 60 | 4514700 | Зажим шланг | 4 |
| 62 | 7017447 | Форсунка | 1 |
| 64 | J901016 | Болт | 4 |
| 65 | A590910 | Пружинная шайба | 4 |
| 66 | 4087901 | Крышка | 2 |
| 67 | J850510 | Винт | 4 |
| 68 | J251005 | Пружинная шайба | 4 |
| 69 | J250005 | Плоская шайба | 4 |
| 71 | 4185992 | Шланг флексибле | 1 |
| 72 | 4011675 | Хомут шланга | 2 |
| 73 | 4192564 | Хомут | 8 |
| 74 | J901016 | Болт | 16 |
| 75 | A590910 | Пружинная шайба | 16 |
| 76 | 4511511 | Резиновая прокладка | 8 |
| 77 | 4248381 | Шланг радиатора | 1 |
| 78 | 4248259 | Шланг радиатора | 2 |
| 79 | 4248260 | Адаптер | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3500 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
