Ковш 11.0 — HITACHI EX3500

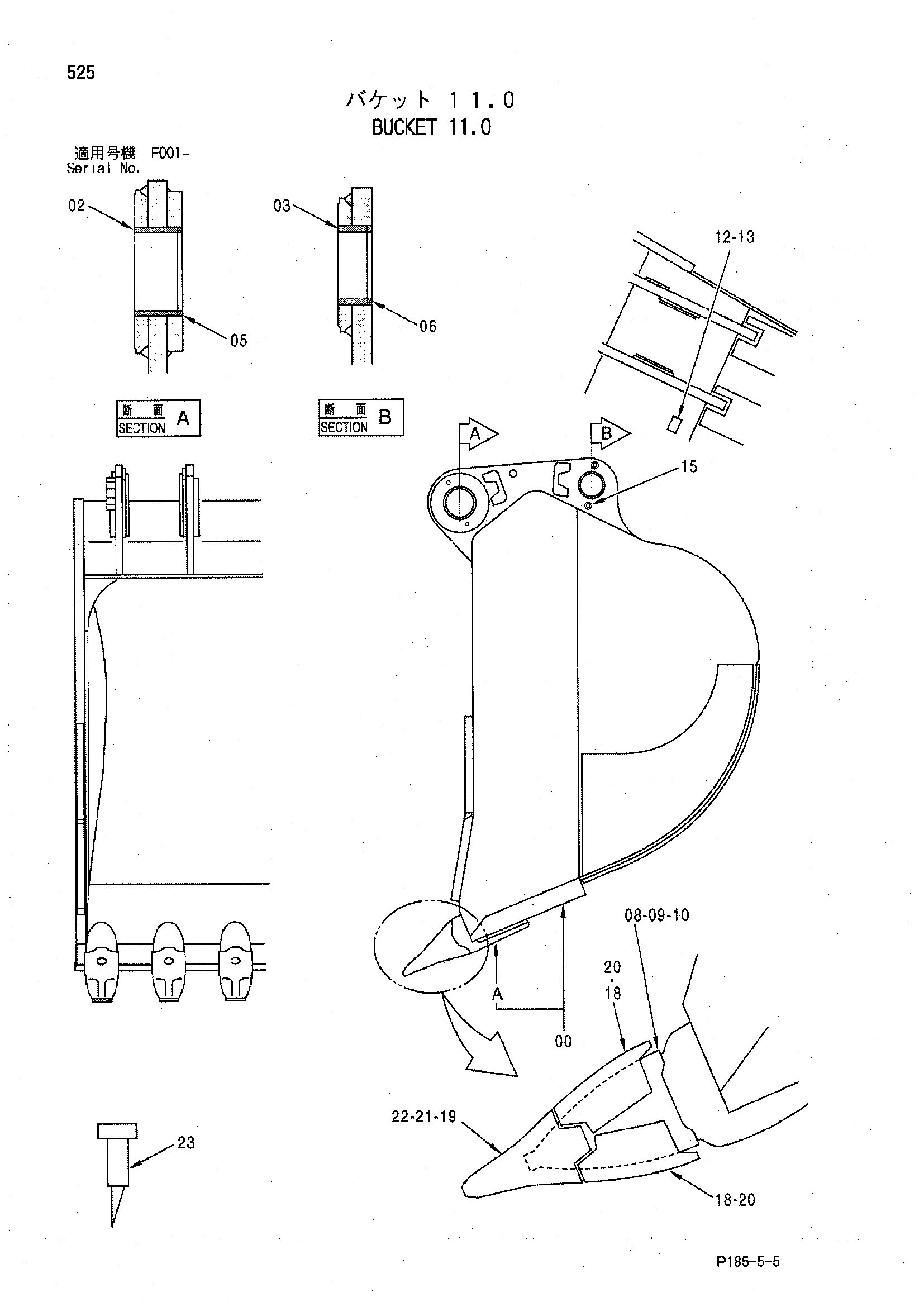

Заводская схема «Ковш 11.0» для HITACHI EX3500. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9134007 | Ковш в сборе | 1 | |
| 00 | 5004303 | Ковш обратная лопата | 1 |
| 00A | 4232411 замена: 4342116 | Адаптер зуба | 5 |
| 00A | 4342116 | Адаптер зуба | 5 |
| 02 | 4228555 | Втулка | 4 |
| 03 | 4228554 | Втулка | 4 |
| 05 | 4175469 | Пылезащитное уплотнение | 4 |
| 06 | 4083967 | Пылезащитное уплотнение | 4 |
| 08 | 4232412 | Коронка зуба | 5 |
| 08 | 4328234 замена: 4394513 | Коронка зуба | 5 |
| 08 | 4394513 | Адаптер зуба | 5 |
| 09 | 4232413 | Ведге | 5 |
| 09 | 4257110 | Ведге | 5 |
| 10 | 4232414 | Золотник | 5 |
| 13 | M492564 | Приводной винт | 4 |
| 15 | 425176 | Пробка | 8 |
| 18 | 4394514 | Колпачок | 10 |
| 19 | 4394515 | Коронка зуба | 5 |
| 20 | 4394516 | Скальный | 10 |
| 21 | 4394517 | Палец скальный | 5 |
| 22 | 4394518 | Резиновый скальный | 5 |
| 23 | 4394520 | Инструмент | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3500 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
