Конденсатор блок — HITACHI EX3500

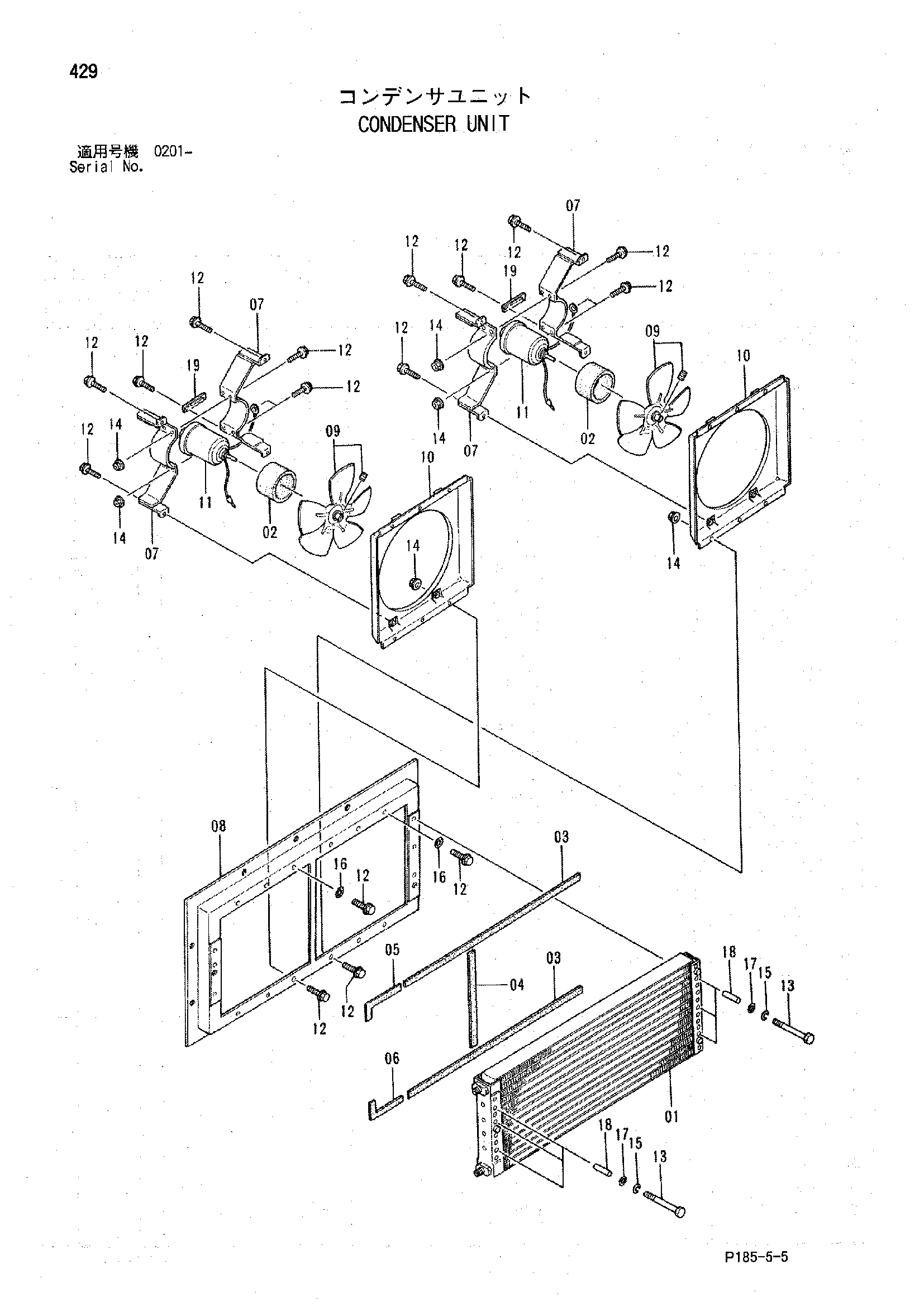

Заводская схема «Конденсатор блок» для HITACHI EX3500. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4294204 | Конденсор | 1 |
| 01 | 4352606 | Конденсор | 1 |
| 02 | 4294205 | Резиновая прокладка | 2 |
| 03 | 4294206 | Манжета | 2 |
| 04 | 4294207 | Манжета | 1 |
| 05 | 4294208 | Манжета | 1 |
| 06 | 4294209 | Манжета | 1 |
| 07 | 4294210 | Кронштейн | 4 |
| 08 | 4294211 | Базовый | 1 |
| 09 | 4294212 | Вентилятор | 2 |
| 10 | 4294213 | Крышка | 2 |
| 11 | 4294214 | Гидромотор | 2 |
| 12 | 4313878 | Болт | 28 |
| 13 | J900875 | Болт | 6 |
| 14 | 4313887 | Гайка | 20 |
| 15 | A590908 | Пружинная шайба | 6 |
| 16 | 4313888 | Шайба | 2 |
| 17 | 4294215 | Шайба | 6 |
| 18 | 4294216 | Проставка | 6 |
| 19 | 4294217 | Хомут | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3500 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
