Гидроцилиндр рукояти <погрузчик> — HITACHI EX3500

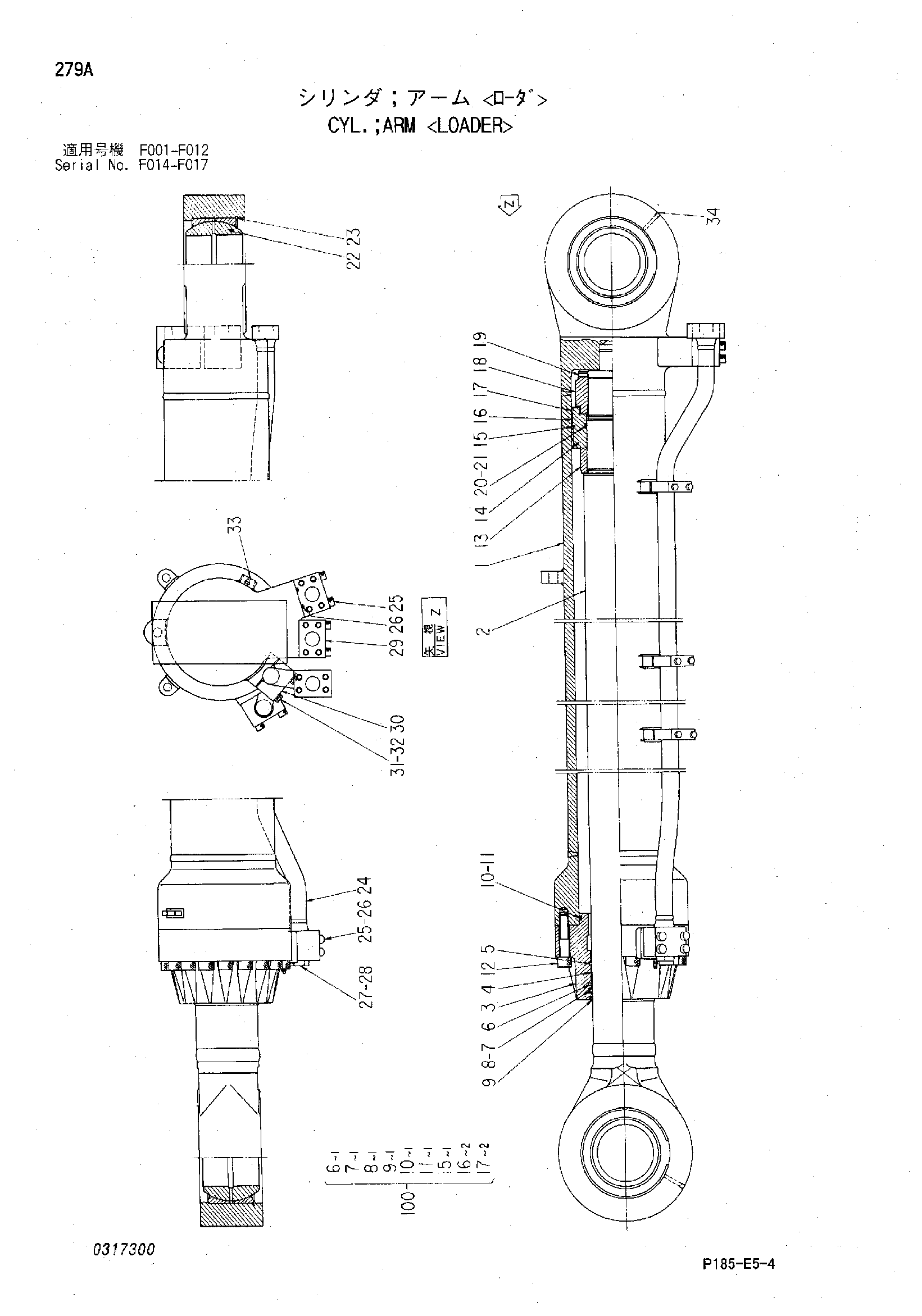

Заводская схема «Гидроцилиндр рукояти <погрузчик>» для HITACHI EX3500. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	4190753	Гидроцилиндр рукояти	1
1	0317301	Труба гидроцилиндра	1
2	0317302	Шток поршня	1
3	0317303 замена: 0317327	Головка гидроцилиндра	1
3	0317327	Головка гидроцилиндра	1
4	0317304	Втулка	1
5	0317305	Стопорное кольцо	1
6	0317306	Уплотнительное кольцо	1
6	0317328	Уплотнительное кольцо	1
7	0317307	U-образная манжета	1
8	0317308	Опорное кольцо	1
9	0317309	Грязесъёмное кольцо	1
10	4123583	Уплотнительное кольцо	1
11	0317310	Опорное кольцо	1
12	0317311	Болт с внутренним шестигранником	17
13	0317312 замена: 4249119	Амортизирующий подшипник	1
13	4249119	Кольцо	1
14	0317313	Поршень	1
15	0317314	Уплотнительное кольцо	1
16	0317315	Кольцо	2
17	0317316	Кольцо	2
18	0317317	Гайка	1
19	0317318	Установочный винт	1
20	0317319	Уплотнительное кольцо	1
21	0317320	Опорное кольцо	2
22	0317321	Подшипник. спхерикал	2
23	0317322	Стопорное кольцо	2
24	0317323	Трубка	1
25	0317226	Болт с внутренним шестигранником	12
26	0317224	Уплотнительное кольцо	3
27	0317227	Пробка	1
28	0317230	Уплотнительное кольцо	1
29	0317324	Соединение	2
30	0317325	Хомут трубки	3
31	0317326	Болт	6
32	4069706	Пружинная шайба	6
33	0237418	Воздушный клапан	2
34	94-2011	Пробка	2
100	4210677	Комплект уплотнений	1
100	4241175	Комплект уплотнений	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX3500 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
